- внутренний диаметр трубы;

S – толщина стенки трубы;

Выбор размеров трубы производиться методом перебора. Принимаем S=3 мм, D=68 мм.

1. Проверочный расчет общей устойчивости:

Максимальная гибкость:

где - длина полуволны изогнутой оси стержневого элемента;

μ=1 – коэффициент Элейра (учитывает тип закрепления стержневого элемента);

- минимальный радиус инерции поперечного сечения;

- минимальный момент инерции поперечного сечения.

Условие устойчивости:

где φ=0.69 – коэффициент понижение допускаемых напряжений (выбирается в зависимости от λ_max по СНиП);

Общая устойчивость обеспечивается.

1. Стойки:

1. Схема нагружения и исходные данные:

Т ип сечения: Труба.

Материал: ВСт3сп;

Расчетная группа по СНиП: 3-я.

P_z=56.5 кН;

ρ=0.05.

Рис. 7.5. Схема нагружения стоек главной фермы.

1. Выбор типоразмера трубы:

- допускаемое напряжение;

- условие прочности;

- требуемая площадь одного уголка;

Выбор размеров трубы производиться методом перебора. Принимаем S=2.5 мм, D=50 мм.

1. Проверочный расчет общей устойчивости:

Максимальная гибкость:

где - длина полуволны изогнутой оси стержневого элемента;

μ=1 – коэффициент Элейра (учитывает тип закрепления стержневого элемента);

- минимальный радиус инерции поперечного сечения;

- минимальный момент инерции поперечного сечения.

Условие устойчивости:

где φ=0.7 – коэффициент понижение допускаемых напряжений (выбирается в зависимости от λ_max по СНиП);

Общая устойчивость обеспечивается.

1. Расчет горизонтальной фермы первого варианта.

   1. Раскосы.

1. Схема нагружения и исходные данные:

Тип сечения: Труба.

Материал: ВСт3сп;

Расчетная группа по СНиП: 3-я.

P_Z=17.8 кН;

ρ=-1

Рис. 8.1. Схема нагружения раскосов горизонтальной фермы.

1. Выбор типоразмера труба:

- допускаемое напряжение;

- условие прочности;

- требуемая площадь труба;

Выбор размеров трубы производиться методом перебора. Принимаем S=2.5 мм, D=38 мм.

1. Проверочный расчет общей устойчивости:

Максимальная гибкость:

где - длина полуволны изогнутой оси стержневого элемента;

- угол наклона раскоса горизонтальной фермы;

μ=1 – коэффициент Элейра (учитывает тип закрепления стержневого элемента);

- минимальный радиус инерции поперечного сечения;

- минимальный момент инерции поперечного сечения.

Условие устойчивости:

где φ=0.42 – коэффициент понижение допускаемых напряжений (выбирается в зависимости от λ_max по СНиП);

Общая устойчивость обеспечивается.

1. Стойки:

1. Схема нагружения и исходные данные:

Тип сечения: Труба.

Материал: ВСт3сп;

Расчетная группа по СНиП: 3-я.

P_Z=6.7 кН;

ρ=-1

Рис. 8.2. Схема нагружения стоек горизонтальной фермы.

1. Выбор типоразмера трубы:

- допускаемое напряжение;

- условие прочности;

- требуемая площадь труба;

Выбор размеров трубы производиться методом перебора. Принимаем S=2.5 мм, D=32 мм.

1. Проверочный расчет общей устойчивости:

Максимальная гибкость:

где - длина полуволны изогнутой оси стержневого элемента;

- минимальный радиус инерции поперечного сечения;

- минимальный момент инерции поперечного сечения.

Условие устойчивости:

где φ=0.64 – коэффициент понижение допускаемых напряжений (выбирается в зависимости от λ_max по СНиП);

Общая устойчивость обеспечивается.

1. Расчет массы главных ферм I – го и II – го варианта.

1. Главная ферма I – го варианта:

1. Верхний пояс:

где - масса одного погонного метра;

- количество погонных метров;

1. Нижний пояс:

где - масса одного погонного метра;

- количество погонных метров;

1. Раскосы:

где - масса одного погонного метра;

- количество погонных метров;

1. Стойки:

где - масса одного погонного метра;

- количество погонных метров;

1. Общая масса главной фермы:

1. Главная ферма II – го варианта:

1. Верхний пояс:

где - масса одного погонного метра;

- количество погонных метров;

1. Нижний пояс:

где - масса одного погонного метра;

- количество погонных метров;

1. Раскосы:

где - суммарная длина всех раскосов;

- площадь поперечного сечения раскоса;

- плотность стали;

1. Стойки:

где - суммарная длина всех раскосов;

- площадь поперечного сечения раскоса;

- плотность стали;

1. Общая масса главной фермы:

1. Сравнение масс главных ферм I – го и II – го варианта:

Вывод: Главная ферма II – го варианта легче, чем I – го варианта на 107 кг.

1. Расчет сварных соединений.

1. Крепление главной фермы к концевой балке:

1. Р
   асчетная схема:

1. Расчетная нагрузка:

где - распределенная нагрузка на главную ферму;

- пролет фермы;

- вертикальная сила от давления колес тележки;

1. Условие прочности сварного соединения:

где - коэффициент учитывающей способ сварки;

– длина сварного шва;

- допускаемое напряжение для сварных швов;

- катет сварного шва.

1. Длина сварного шва:

Принимаем

1. Расчет крепление раскосов и стоек к косынкам:

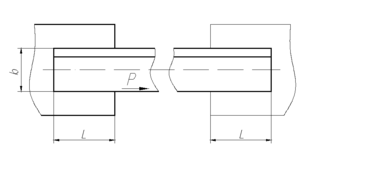

1. Расчетная схема:

1. Условие прочности сварного соединения:

где - коэффициент учитывающей способ сварки;

– длина сварного шва;

- допускаемое напряжение для сварных швов;

- катет сварного шва;

- ширина полки уголка;

- расчетная нагрузка.

Прочность сварного соединения обеспечивается. Для унификации длины всех швов принимаем одинаковыми.

1. Расчет концевой балки.

1. Схема нагружения:

1. Расчетные нагрузки:

Вертикальная нагрузка передаваемая с главной фермы на концевую балку:

где - распределенная нагрузка на главную ферму;

- пролет фермы;

- вертикальная сила от давления колес тележки;

- координаты эпюры под колесами тележки.

Горизонтальная нагрузка передаваемая с главной фермы на концевую балку:

где - горизонтальная инерционная сила.

Вертикальная нагрузка передаваемая со вспомогательной фермы на концевую

балку:

где - распределенная нагрузка на вспомогательную ферму.

Вертикальные опорные реакции:

Горизонтальные опорные реакции:

1. Расчетная схема:

- высота концевой балки;

- ширина концевой балки;

- толщина стенок и полок концевой балки;

- внутреннее расстояние концевой балки;

1. Расчет на прочность концевой балки:

1. Момент инерции поперечного сечения относительно оси ОХ:

1. Момент инерции поперечного сечения относительно оси ОY:

1. Допускаемое напряжение:

где - коэффициент неполноты расчета;

- расчетное сопротивление.

1. Расчетные изгибающие моменты:

где - ширина горизонтальной фермы;

- расстояние от вспомогательной фермы до точек опоры концевой балки.

1. Условия прочности:

Прочность обеспечивается.

1. Расчет сухарей для главной фермы I – го варианта.

1. Раскосы:

1. Расстояние между сухарями:

где - минимальный радиус инерции поперечного сечения;

1. Количество сухарей:

где - длина раскоса;

Принимаем

1. Стойки:

1. Расстояние между сухарями:

где - минимальный радиус инерции поперечного сечения;

1. Количество сухарей:

где - длина стойки;

Принимаем

1. Описание технологии сборки и сварки главной фермы I – го варианта.

Сборка и сварка главной фермы I – го варианта осуществляется в следующем порядке:

1. Раскладываются половинки верхнего, нижнего пояса, раскосов и стоек на опорные поверхности приспособлений.

2. Раскладываются косынки;

3. Делаются прихватки косынок.

4. Раскладываются оставшиеся половинки верхнего, нижнего пояса, раскосов и стоек;

5. Горизонтальным прижимом и вертикальным прижимом фиксируется верхний пояс;

6. Горизонтально – вертикальным прижимом фиксируются раскосы и стойки;

7. Производится сварка с одной стороны элементов сечений к косынкам;

8. Все подвижные части приспособлений отводятся в свободное положение;

9. С помощью кондуктора главная ферма переворачивается на 180⁰ и приспособления жестко фиксируют главную ферму относительно опорных поверхностей;

10. Производиться окончательная сварка;

11. Все подвижные части приспособлений отводятся в свободное положение;

12. Главная ферма снимается со сборочного стенда.

1. Список используемой литературы.

1. Строительные нормы и правила. Часть II. Гл. 23. Стальные конструкции. (СниП II – 23 - 81) М.: ЦИТП Госстроя СССР, 1988. 96 с.

2. Николаев Г. А., Винокуров В. А.. Сварные конструкции. Расчет и проектирование. М.: Высшая школа, 1990. 446 с.

3. Технология, механизация и автоматизация производства сварных конструкций: Атлас: Учеб. Пособие для студентов машиностроительных специальностей вузов / С. А. Куркин, В. М. Ховов, А. М. Рыбачук. – М.: Машиностроение, 1989. – 328 с., ил.

1. Содержание.

1. Аннотация. 2

2. Построение линий влияния. 3

3. Определение усилий в стержнях от распределенной и сосредоточенной нагрузки. 7

4. Определение расчетных усилий в стержнях. 11

5. Расчет главной фермы первого варианта. 13

6. Расчет горизонтальной фермы первого варианта. 24

7. Расчет главной фермы второго варианта. 27

8. Расчет горизонтальной фермы первого варианта. 38

9. Расчет массы главных ферм I – го и II – го варианта. 41

10. Расчет сварных соединений. 42

11. Расчет концевой балки. 44

12. Расчет сухарей для главной фермы I – го варианта. 47

13. Описание технологии сборки и сварки главной фермы 49

I – го варианта. 49

14. Список используемой литературы. 50

15. Содержание. 51
