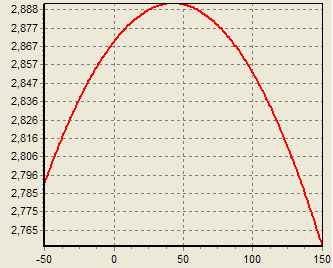

Зависимость зазора при измерении от температуры
3.2. Расположение датчика.

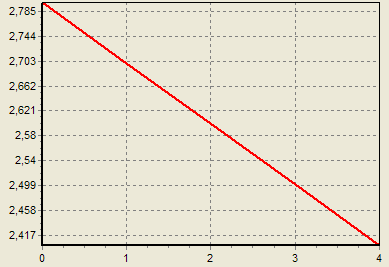

Зависимость зазора при измерении от сдвига датчика вдоль оси X

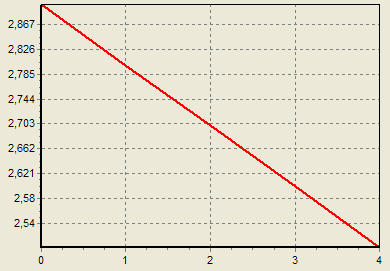

Зависимость зазора при измерении от сдвига датчика вдоль оси Y

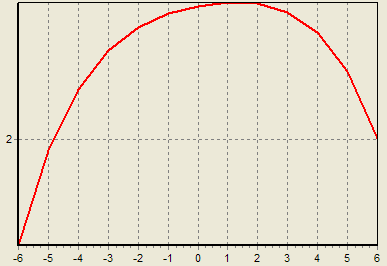

Зависимость зазора при измерении от наклона датчика
3.3. Другие зависимости.

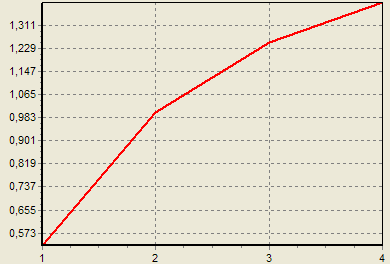

Зависимость зазора при измерении от частоты вращения зубчатого колеса

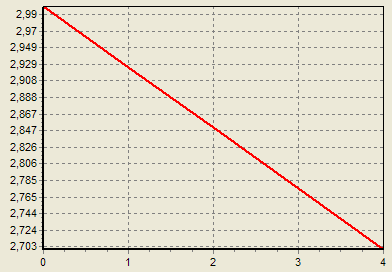

Зависимость зазора при измерении от модуля зубчатого колеса
Вывод.
В ходе проделанной работы были изучены характеристики, параметры и особенности технологии изготовления датчиков скорости вращения.
В настоящее время в качестве микроэлектронных датчиков скорости вращения используются магниторезистивные датчики.
Достоинством таких датчиков является отсутствие чувствительности к механическим вибрациям и защищенность по электромагнитной совместимости. Кроме того, так как интегральная схема и датчик разделены физически, датчик может подвергаться более сильному нагреву, чем ИС.
Как видно из графических зависимостей, приведенных в п.3, с ростом температуры линейно повышается время переключения импульса выходного тока. При значениях температуры от -50° до 50° растёт зазор, при дальнейшем повышении температуры зазор при измерении уменьшается. На значение выходного тока датчика изменение температуры практические не влияет.
При сдвиге датчика вдоль осей X, Y и при наклоне датчика зазор при измерении уменьшается.
При увеличении частоты вращения зубчатого колеса зазор при измерении увеличивается
При увеличении модуля зубчатого колеса зазор при измерении уменьшается.
