Д(Н_З ,β_i) = Д₀ (Н_З ,β_i) + Д ,

где Д₀ (Н_З ,β_i) – дальность обнаружения РЛС на высоте Н_З и азимуте β_i ВО с ЭОП ₀. Поправка Д подставляется в формулу со своим знаком.

Таким образом, рассмотренный способ определения ЗО РТС позволяет сократить расчеты, выявить реальные возможности по различным типам ВО.

Расчет и построение зоны обнаружения РТС в условиях активных шумовых помех. Для расчета ЗО РТС в условиях АШП удобно использовать такой показатель, как коэффициент сжатия, который численно равен отношению наклонной дальности обнаружения цели в помехах к дальности обнаружения этой же цели в условиях без помех

К_сж (,) = R_п (,) / R₀ (,).

Обозначим через k величину

. (7)

Тогда выражение для определения дальности обнаружения в условиях отсутствия помех и при наличии помех можно записать в виде

; ,

где Р_ш = N₀ f_пр – мощность собственных шумов приемного устройства;

Р_п = N_п f_пр – мощность помех на выходе устройства защиты от помех.

Следовательно

= . (8)

Значение мощности собственных шумов приемника (Р_Ш) определяется из соотношения

Р_ш =k Т₀Шf_пр , (9)

где k = 1,37 · 10^-23 дж/град – постоянная Больцмана; Т₀ – температура по шкале Кельвина, для расчетов принимают Т₀ = 293^oК, Ш – коэффициент шума.

Мощность помехи на выходе устройства помехозащиты определяется в общем виде выражением (без учета направленных свойств антенн ПАП):

. (10)

С учетом выражений (8) и (10) коэффициент сжатия может быть представлен в виде:

, (11)

где , ,

.

Параметр А в формуле (11) объединяет параметры, которые не зависят от помеховой обстановки и являются постоянными для конкретного РТС. Параметр К_Σ объединяет параметры, зависящие от характеристик передатчиков помех, взаимного расположения цели и постановщиков помех, уровня боковых лепестков ДНА РЛС, эффективности помехозащитной аппаратуры.

Представленные соотношения позволяют получить значение коэффициента сжатия ЗО РТС. ЗО для заданной помеховой обстановки пересчитывается с использованием полученного коэффициента по следующей формуле

R_п(,) = R₀(,) K_сж .

Таким образом, методика расчета ЗО РТС в АШП состоит из следуюших операций.

1. С помощью аппроксимированных ДНА РТС определяются уровни бокового фона в тех направлениях, с которых действуют постановщики помех, т.е. F_ (), F_ (). Учитывается эффективность помехозащитной аппаратуры РТС и определяется промежуточный коэффициент (рис. 3)

_i = F_ (_i) + F_ (_i) + _m + 32 дБ .

Для РТС кругового обзора F_ (_i) = 0 дБ. Величина 32 дБ – масштабирующий коэффициент.

2. По графикам К_i' = f(R_п, _п) (рис. 4 а) определяется плотность потока мощности активной помехи на входе антенны РЛС от каждого постановщика помех для заданных величин R_{п i} и _{п i}. Значение плотности потока мощности обозначается через промежуточный коэффициент К_i' и считывается в дБ по левой вертикальной оси графика либо в разах по правой вертикальной оси графика.

3. Вычисляется суммарный коэффициент К_ = _i + К_i' в дБ и переводится в значение К_ , выраженное в разах. Для этого используется левая и правая вертикальные оси графика К_i' = f(R_п,_п). Затем с помощью графика зависимости К_сж = f(A, К_) определяется коэффициент сжатия зоны обнаружения заданного радиолокатора (рис. 4 б).

На рис. 2 и рис. 5 приведены графики для различных РТС РТВ.

На практике в большинстве случаев необходимо определить дальность обнаружения цели на заданной высоте полета Н в конкретной помеховой обстановке. Для этого, используя коэффициент К_сж, пересчет производится для каждого азимутального направления по линиям равных углов места. Затем находят точки пересечения линий равных высот с линией, характеризующей зону обнаружения РТС в помехах, и определяются дальности обнаружения целей на заданных высотах.

Рис. 3. Аппроксимированные ДНА различных РЛС в азимутальной и
угломестной плоскостях

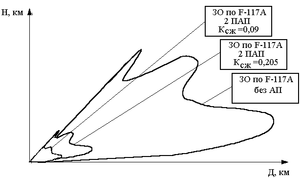

Рис. 5. Вид зоны обнаружения РЛС в условиях помех по F-117А

Заключение

На занятии были рассмотрены основные виды помех радиотехническим средствам. Рассмотрена методика оценки зоны обнаружения РЛС при воздействии активных шумовых помех а также качественные характеристики помехозащищенности радиотехнических средств.

Контрольные вопросы:

1. Классификация помех.

2. Основные показатели помехозащищенности.

3. Методика построения зоны обнаружения РЛС при воздействии АШП.

Задание на самоподготовку:

Изучить материал занятия.
