z/OS является передовой ОС, разрабатываемой IBM, предназначенной для продолжительной работы с большим количеством операций с высоким уровнем безопасности и устойчивости.
Диалоговое взаимодействие пользователя с ОС осуществляется через интерфейс ISPF.
В настоящее время задача удешевления лицензий для новых приложений решается лицензированием обычной z/OS по специальной схеме zNALC (z New Application License Charges). Возможно функционирование разных логических разделов мейнфрейма под разными схемами лицензирования z/OS.
-
Выбор оборудования.
IBM System z — бренд, созданный компанией IBM для обозначения линейки мейнфреймов. Название «IBM System z» в настоящее время относится ко всем моделям, поддерживающим z/Architecture, то есть к семействам IBM zSeries, IBM System z9 и IBM System z10.
В 2000 году компания IBM на смену архитектуры IBM System/390 объявила новую 64-разрядную архитектуру IBM eServer zSeries, и уже в октябре 2000 была выпущена первая модель этого семейства zSeries 900. В 2002 году была представлена новая базовая модель zSeries 800; в апреле появился сервер zSeries 890.
В 2005 году на смену моделям zSeries было представлено семейство IBM System z9. Тогда же было введено название «IBM System z», объединяющее эти семейства. В 2008 году было представлено семейство IBM System z10, реализующее новый уровень архитектуры z/Architecture 2. И самые современные мейнфреймы IBM семейства zEnterprise были представленны 2010 году.

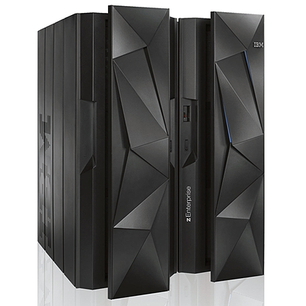

Рис.3.1. Мейнфрейм IBM семейства zEnterprise.
До ноября 2012 года было представлено два класса мейнфреймов в нескольких конфигурациях приведённых в таблице 5.1 и таблице 5.2:
Таблица 3.1. Enterprise Class.
| Series | Model | CPs | IFLs | zAAPs / zIIPs | ICFs | Standard Memory (GB) |
| EC12 | H20 | 1-20 | 0-20 | 0-10 / 0-10 | 0-20 | 32-704 |
| EC13 | H43 | 1-43 | 0-43 | 0-21 / 0-21 | 0-43 | 32-1392 |
| EC14 | H66 | 1-66 | 0-66 | 0-33 / 0-33 | 0-66 | 32-2272 |
| EC15 | H89 | 1-89 | 0-89 | 0-44 / 0-44 | 0-89 | 32-3040 |
| EC16 | HA1 | 1-101 | 0-101 | 0-50 / 0-50 | 0-101 | 32-3040 |
| 196 | M15 | 1-15 | 0-15 | 0-7 / 0-7 | 1-15 | 32-752 |
| 196 | M32 | 1-32 | 1-32 | 0-16 / 0-16 | 1-16 | 32-1520 |
| 196 | M49 | 1-49 | 1-49 | 0-24 / 0-24 | 1-16 | 32-2288 |
| 196 | M66 | 1-66 | 1-66 | 0-33 / 0-33 | 1-16 | 32-3056 |
| 196 | M80 | 1-80 | 1-80 | 0-40 / 0-40 | 1-16 | 32-3056 |
Таблица 3.2. Business Class:
| Series | Model | CPs | IFLs | zAAPs / zIIPs | ICFs | Standard Memory (GB) |
| 114 | M05 | 0-5 | 0-5 | 0-2 | 0-5 | 8-120 |
| 114 | M10 | 0-5 | 0-10 | 0-5 | 0-10 | 16-248 |
zIIP (z9 Integrated Information Processor) — специализированный процессор, предназначенный главным образом для разгрузки центральных процессоров от обработки приложений DB2. zIIP поддерживается операционной системой Z/OS 1.8 и выше.
Infiniband — высокоскоростная коммутируемая последовательная шина, применяющаяся как для внутренних (внутрисистемных), так и для межсистемных соединений.
Так как при хранение электронных версий библиотечных книг может составить больше несколькими сотнями Тб будем выбирать мейнфрейм из класса Enterprise. В таблице 5.3 приведены исходные значения сравниваемых мейнфреймов.
Таблица 3.3. Исходные значения сравниваемых мейнфреймов.
| Критерий | H20 | H43 | H66 | H89 | HA1 | M15 | M32 | M49 | M66 | M80 |
| Максимальное число ЦП | 20 | 43 | 66 | 89 | 101 | 15 | 32 | 49 | 66 | 80 |
| Максимальный объем ОП (Гб) | 704 | 1392 | 2272 | 3040 | 3040 | 752 | 1520 | 2288 | 3056 | 3056 |
| Максимальное Число zPll | 10 | 21 | 33 | 44 | 50 | 7 | 16 | 24 | 33 | 40 |
| Число портов Infiniband 1x | 64 | 64 | 64 | 64 | 64 | 48 | 48 | 48 | 48 | 48 |
| Версия Crypto Express | 4S | 4S | 4S | 4S | 4S | 3 | 3 | 3 | 3 | 3 |
| Цена (тыс $) | 750 | 1300 | 1800 | 2200 | 2600 | 500 | 800 | 1200 | 1600 | 2000 |
Заменив качественные параметры количественными, добавив весовые коэффициенты, пронормируем полученные характеристики и получим оценку моделей мейнфреймов.
Таблица 3.4. Результаты сравнивнения мейнфреймов.
| Критерий | Вес. Коэф. | H20 | H43 | H66 | H89 | HA1 | M15 | M32 | M49 | M66 | M80 |
| Макс. число ЦП | 0,15 | 0,2 | 0,43 | 0,65 | 0,88 | 1 | 0,15 | 0,32 | 0,49 | 0,65 | 0,79 |
| Макс. объем ОП (Гб) | 0,15 | 0,23 | 0,46 | 0,74 | 0,99 | 0,99 | 0,25 | 0,5 | 0,75 | 1 | 1 |
| Макс. Число zPll | 0,15 | 0,2 | 0,42 | 0,66 | 0,88 | 1 | 0,14 | 0,32 | 0,48 | 0,66 | 0,8 |
| Портов Infiniband 1x | 0,1 | 1 | 1 | 1 | 1 | 1 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 |
| Crypto Express | 0,1 | 1 | 1 | 1 | 1 | 1 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
| Цена (тыс $) | 0,35 | 0,67 | 0,38 | 0,28 | 0,23 | 0,19 | 1 | 0,63 | 0,42 | 0,31 | 0,25 |
| Оценка | 1 | 0,53 | 0,53 | 0,61 | 0,69 | 0,72 | 0,55 | 0,51 | 0,52 | 0,57 | 0,59 |
Как видно из таблицы, лучшим выбором является мейнфрейм серии EC12 модели HA1.
-
Разработать модель бизнес процесса АИС
-
Нотация BPMN.
-
BPMN (англ. Business Process Model and Notation, нотация и модель бизнес-процессов) — система условных обозначений для моделирования бизнес-процессов. Разработана Business Process Management Initiative (BPMI) и поддерживается Object Management Group, после слияния организаций в 2005 году.
Спецификация BPMN описывает условные обозначения для отображения бизнес-процессов в виде диаграмм бизнес-процессов. BPMN ориентирована как на технических специалистов, так и на бизнес-пользователей. Для этого язык использует базовый набор интуитивно понятных элементов, которые позволяют определять сложные семантические конструкции.
Основная цель BPMN — создание стандартного набора условных обозначений, понятных всем бизнес-пользователям. Бизнес-пользователи включают в себя бизнес-аналитиков, создающих и улучшающих процессы, технических разработчиков, ответственных за реализацию процессов и менеджеров, следящих за процессами и управляющих ими. Следовательно, BPMN призвана служить связующим звеном между фазой дизайна бизнес-процесса и фазой его реализации.
