Вариант 26 (3R71-2-1-A)

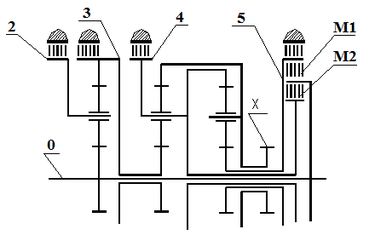

Для заданной кинематической схемы (рис.1):
-
определить минимальные значения диаметров валов;
-
подобрать число зубьев для зубчатых колес всех планетарных рядов;
-
провести расчет основных геометрических параметров всех зубчатых колес всех планетарных рядов;
-
выбрать материал и термообработку для всех зубчатых колес всех планетарных рядов.
Для первого планетарного ряда:
-
определить допускаемых напряжений для расчета зубчатых зацеплений на контактную выносливость;
-
определить допускаемые напряжения для расчета зубчатых зацеплений на изгибную выносливость;
-
провести расчет зубчатых зацеплений на контактную выносливость;
-
провести расчет зубчатых зацеплений на контактную прочность при действии максимальной нагрузки;
-
провести расчет зубчатых зацеплений зубьев на выносливость при изгибе;
-
провести расчет зубчатых зацеплений на прочность при изгибе максимальной нагрузкой.
-
провести расчет статической и динамической грузоподъемности подшипников сателлитов.
|
|
| Планетарный ряд | 023 | 34X | 5X4 |
| Внутреннее передаточное отношение | -1,50 | -3,45 | -1,50 |
| Блокировочная муфта | М1 | М2 | - |
| Соединяемые муфтой звенья | 1; 5 | 1; 4 | - |
| Рис.1. | |||
Исходные данные:
| Mдвmax, Нм | nдв, об/мин | Пробег, км | Коэффициент использования ДВС | Средняя скорость в течение всего срока эксплуатации, км/ч | |
| max | min | ||||
| 600 | 2600 | 1000 | 300 000 | 0,55 | 48,0 |
