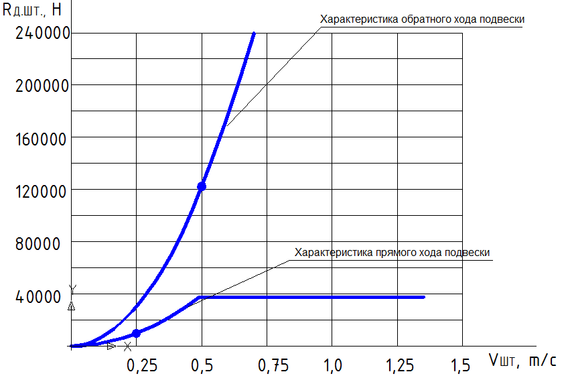

Рис. 9

Полученную в итоге характеристику демпфирующего элемента необходимо реализовать, подобрав площади поперечных сечений отверстий для прямого и обратного хода. Для этого необходимо найти демпфирующую силу местного сопротивления (дроссельного отверстия). Чтобы найти демпфирующую силу, определим для начала расход жидкости через местное сопротивление по следующей формуле:

G=

Где z – коэффициент местных потерь;

r – плотность жидкости (r=900 кг/м³);

S₂ – площадь поперечного сечения на выходе из местного сопротивления;

(p₁ - p₂) – перепад давлении на местном сопротивлении.

Так как величина демпфирующей силы, возникающей при перетекании жидкости через местное сопротивление, является следствием возникающего перепада давлении, то ее величина определяется, очевидно, по следующей формуле:

Где - эквивалентный коэффициент местных потерь;

S₁ – площадь поперечного сечения на входе местного сопротивления;

S - площадь, на которую действует перепад давлений;

V₁ - скорость на входе местного сопротивления.

Представив гидравлические потери в амортизаторе в виде суммы эквивалентных местных потерь, получаем зависимость для демпфирующей силы на штоке:

Где S - площадь поршня; V_шт – скорость штока.

Сумма эквивалентных коэффициентов местных потерь амортизатора состоит из потерь на сужение и потерь на расширение потока жидкости в дроссельном отверстии, приведенных к скорости штока, и определяемых по следующим формулам:

)²; );

Площадь поперечного сечения дроссельного отверстия (эквивалентный диаметр) определим из условия равенства демпфирующей силы на штоке, определяемой по вышеприведенным формулам, и силы, взятой с построенной демпфирующей характеристики амортизатора при той же скорости.

6.4.2 Прямой ход.

Для определения эквивалентного диаметра дроссельного отверстия на прямом ходу зададимся точкой с построенного выше графика с параметрами:

V_шт = 0,25 м/с; R_пр.шт = 9740 Н.

Тогда в выражении

неизвестной величиной являются суммарные потери на перетекание жидкости через дроссельное отверстие, которые определяются в данном случае как: ,

Где – площадь поршня, т.е. области перед входом в местное сопротивление; – площадь штоковой полости, т.е. области на выходе из местного сопротивления; - площадь дроссельных отверстий на прямом ходе.

Таким образом, имеем:

Перенесем члены, содержащие неизвестные величины в одну сторону и подставим числовые значения:

Решив квадратное уравнение относительно d₁ , находим единственное действительное решение – d₁=8,78 .

6.4.3 Обратный ход.

Аналогично, для определения эквивалентного диаметра дроссельного отверстия на обратном ходу, задаемся значениями скорости поршня соответствующей по построенному графику силе:

V_шт = 0,5 м/с; R_об.шт = 122376 Н.

Суммарные потери на перетекание жидкости через дроссельное отверстие определяются в данном случае как:

,

Где – площадь поршня, т.е. области перед входом в местное сопротивление; – площадь штоковой полости, т.е. области на выходе из местного сопротивления; – площадь дроссельных отверстий на обратном ходе.

Таким образом, имеем:

Перенесем члены, содержащие неизвестные величины в одну сторону и подставим числовые значения:

Решив квадратное уравнение относительно d₂ , находим единственное действительное решение d₂=5,94 .

Учитывая погрешность используемых допущений, а также погрешности проводимых вычислений, округляем полученные значения эквивалентных диаметров дроссельных отверстий с точностью до десятой:

d₁=8,8 мм, d₂=5,9 мм.

Список используемой литературы.

1. Учебное пособие «Конструкция и расчет подвесок быстроходных гусеничных машин». М.Г. Дядченко, Г. О. Котиев, Е. Б. Сарач. Издательство МГТУ им. Баумана, 2006 год.

2. «Основы расчета систем подрессоривания гусеничных машин на ЭВМ». Наумов В.Н. ,Котиев Г.О., Дядченко М.Г. Изд-во МГТУ им. Н.Э. Баумана.1999 г.

3. «Справоник конструктора-машиностроителя» том1. Анурьев В.И., изд-во «Машиностроение».2003 г.

4. Справоник конструктора-машиностроителя» том2. Анурьев В.И., изд-во «Машиностроение».2003 г.

5. Справоник конструктора-машиностроителя» том3. Анурьев В.И., изд-во «Машиностроение».2003 г.

6. «Конструирование узлов и деталей машин». Дунаев П.Ф., Леликов О.П.. Издательство «Высшая школа».2001 г.

7. «Сопротивление материалов». В.И. Феодосьев. Изд-во МГТУ им. Н.Э. Баумана.2003г.
