Определим скорость штока при которой открывается клапан.
По чертежу определяем следующие параметры пружины: D1=34мм внешний диаметр, hв=4,8 мм расстояние между витками, n=5 количество витков пружины.
Из справочника определяем наибольший прогиб одного витка:
Поджатие одного витка при закрытом клапане:
Поджатие всей пружины:
При закрытом клапане длина пружины L1=28 мм, при открытом L2=20 мм, тогда длина пружины в свободном состоянии L0= 28 + 46,8 = 74,8 мм, а длина пружины при максимальной деформации L3=14 мм. Сила пружины при максимальной деформации F3=375Н.
Сила пружины при закрытом клапане:
Сила пружины при открытом клапане:

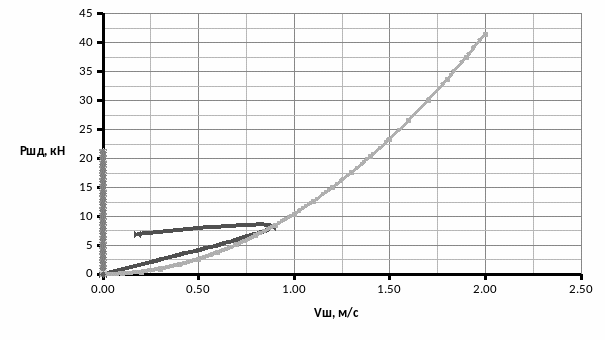

Пересчитаем полученные силы действующие на клапан в силы на штоке:
Скорость, при которой открывается клапан.

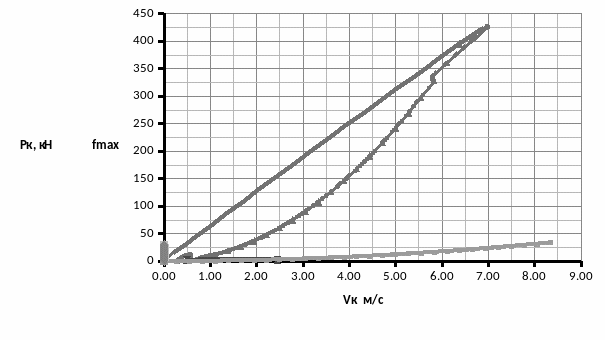

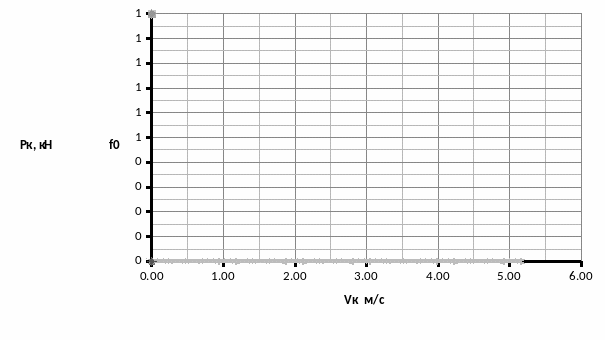

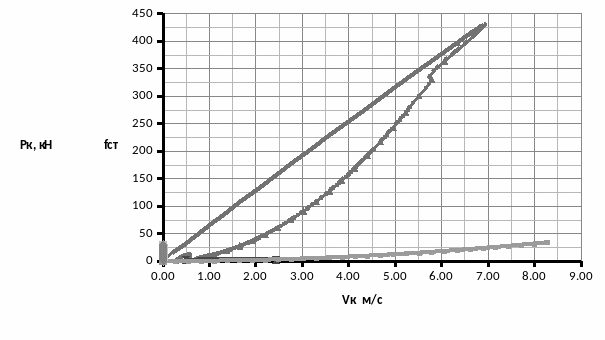

Построим характеристики сил гидравлического сопротивления подвески на прямом и обратном ходах катка при различных значениях хода (
(
).
Передаточное число между штоком амортизатора и осью опорного катка:
,
,
,
,
,
,
16
