PSv-rus (1032054)

* основано на перепаде давления 10psig 690 мбар

ПОДГОТОВКА и РАБОТА

Перед подсоединением трубопроводов жидкости и/или газа проверьте все компоненты трубопроводов, включая уплотнительные втулки и переходники на наличие пыли или других загрязнений. Проверьте, что при установке в систему направление потока будет таким, как указано стрелкой на передней панели.

Вставьте трубку в зажимное соединение так, чтобы конец трубки оказался надежно зажат по плечики переходника. Зажимные соединения SWAGELOCK^® следует затянуть согласно руководству по эксплуатации на один с четвертью оборота. Старайтесь не перетягивать соединение.

Установив в трубопровод подачи для управления газов или жидкостью, подключите настраиваемый источник постоянного тока к двум проводам электромагнита, чтобы пропорционально открывать и закрывать клапан (здесь нет полярности). Клапан установлен так, что начнет открываться при приложении примерно 5 В постоянного тока. Они так же могут работать как клапаны включения/выключения (клапаны не гарантируют абсолютного закрытия). Используется дополнительный модуль привода PSV D DRIVER MODULE при работе с сигналом управления 0…5 В постоянного тока или 4…20 мА. Обратитесь к представителям Aaldorg за дополнительной информацией

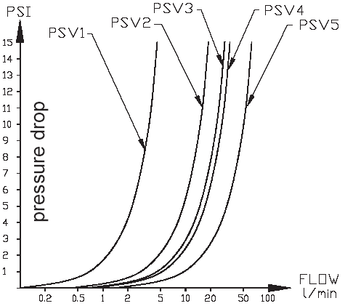

Поток, л/мин

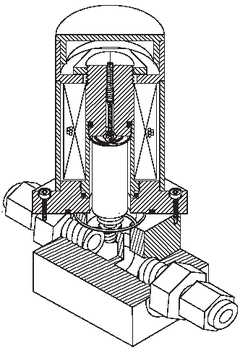

Пропорциональный электромагнитный клапан PSV специально сконструирован, чтобы пропорционально регулировать поток газа и/или жидкости в ответ на изменение входной мощности (0…30 В постоянного тока). В целях безопасности клапан PSV является нормально-закрытым NC при отсутствии питания.

Зажимное соединение

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН PSV

• Для мониторинга кислорода следует использовать особо чистое и специально подготовленное оборудование. Обратитесь к представителям Aaldorg за дополнительной информацией.

• Если клапан оставить в активном режиме на длительный период, то он может сильно нагреться. Старайтесь избегать контакта с работающим клапаном и примите соответствующие меры предосторожности.

• Чтобы защитить обслуживающий персонал необходимо продуть и нейтрализовать токсичные, радиоактивные, коррозионные или бактериологически зараженные компоненты.

• Ненадлежащее использование клапана PSV может нарушить защиту, обеспечиваемую оборудованием.

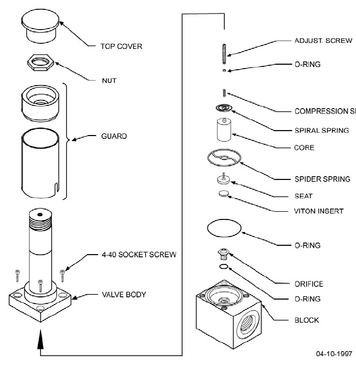

Верхняя крышка

Гайка

Защитные втулки

Винты с потайной головкой 4-40

Корпус

клапана

Винт настройки

Уплотнительное кольцо

компрессионная пружина

спиральная пружина

сердечник

пружина

седло

вставка из VITON

уплотнительное кольцо

отверстие

уплотнительное кольцо

блок

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Электромагнитный клапан состоит из

нержавеющей стали 316 и 416, уплотнительных колец и уплотнений из VITON ^® (дополнительно используются BUNA-N^®,

NEOPRENE^® или KALREZ^®). Клапану не требуется регулярного технического обслуживания за исключением периодической очистки. Использование различных коррозионных газов или жидкостей может потребовать более частой замены колец и уплотнений внутри клапана. Проверьте, что используемые эластомеры подходят для Вашего технологического процесса. По вопросам использования других материалов уплотнений обращайтесь в компанию Aaldorg.

Установите клапан PSV на максимальный поток и продуйте его в двух направлениях чистым нейтральным газом, таким как азот. (чтобы полностью открыть клапан можно так же снять верхнюю пластиковую крышку и выкрутить установочный винт по часовой стрелке до упора). Если засорение не удалить, отправьте клапан на обслуживание представителям компании Aaldorg.

ТОРГОВЫЕ МАРКИ

Aalborg^® зарегистрированная торговая марка Aalborg Instruments Inc

Buna^® зарегистрированная торговая марка DuPont Dow Elastometers.

Kalrez^® зарегистрированная торговая марка DuPont Dow Elastomers.

Neoprene^® зарегистрированная торговая марка DuPont.

Swagelok^® зарегистрированная торговая марка Crawford Fitting Co.

Viton зарегистрированная торговая марка Dupont Dow Elastometers L.L.C.

TD 1293 Выпуск Е

Aaldorg оставляет за собой право изменения конструкции и характеристик оборудования без объявления. По поовду уточнения размеров обращайтесь в компанию Aaldorg
