- 0 -

ТЗ.0133.461

Утверждаю

Ковалев Л.К.

Программное обеспечение установки НОВ-2АГИ

Техническое задание

Т З.14.55.0001 01

Листов 66

Согласовано

Рябов В. Т.

Гусев С. И

Александрин А. П.

Панов Р. А.

2007

Литера

СОДЕРЖАНИЕ

1. Введение 6

2. Основание для разработки 7

3. Назначение разработки 8

3.1. Функциональное назначение 8

3.2. Эксплуатационное назначение 8

4. Требования к программе или программному изделию 10

4.1. Требования к функциональным характеристикам 10

4.2. Требования к надежности 11

4.3. Условия эксплуатации 11

4.4. Требования к составу и параметрам технических средств 11

4.5. Требования к информационной и программной совместимости 13

4.6. Требования к маркировке и упаковке 13

4.7. Требования к транспортированию и хранению 13

4.8. Специальные требования 13

5. Требования к программной документации 14

6. Технико-экономические показатели 15

7. Стадии и этапы разработки 16

8. Порядок контроля и приёмки 17

9. Устройство установки НОВ-2АГИ и её функционирование 18

9.1. Описание установки 18

9.2. Нагрев теплообменника от внешнего источника 21

9.3. Нагрев теплообменника горячей водой по замкнутому контуру 22

9.4. Нагрев теплообменника с помощью пара 22

10. Общие требования к программному обеспечению установки НОВ-2АГИ 24

10.1. Функционирование ПО установки НОВ-2АГИ 24

10.2. Разделение функций между ПО рабочего места оператора и ПО контроллера 26

10.3. Режимы функционирования установки 27

10.4. Режимы работы программного обеспечения установки НОВ-2АГИ 27

11. Требования к программному обеспечению рабочего места оператора 30

11.1. Общие положения 30

11.2. Ручной режим 31

11.3. Режим запуска 31

11.4. Стационарный режим 33

11.5. Режим остановки 33

11.6. Вывод информации о технологическом процессе на экран 36

11.7. Управление технологическим процессом со стороны оператора 37

11.8. Отчёт о функционировании системы управления 38

11.9. Нештатные ситуации 39

11.10. Порядок передачи информации в ПО контроллера 40

11.11. Передача новой версии ПО контроллера 41

12. Требования к программному обеспечению контроллера 42

12.1. Общие положения 42

12.2. Управление клапанами 43

12.3. Автономные процессы управления контроллера 44

12.3.1. Управление наполнением ёмкостей системы загрузки 44

12.3.2. Управление пневмоцилиндрами технологической камеры 46

12.3.3. Откачка конденсата греющего пара 46

12.3.4. Автономные процессы запуска форвакуумных насосов 47

12.4. Автономные процессы контроля нештатных ситуаций 48

12.4.1. Контроль давления газа на входе форвакуумного насоса FVN1 48

12.4.2. Контроль давления газа на входе насоса FVN2 48

12.4.3. Контроль вакуума в паросборнике 49

12.5. Автономный процесс расчёта расхода воды и тепла 49

12.6. Режимы ПО контроллера 50

12.7. Выполнение команд ПО рабочего места оператора 50

12.8. Порядок передачи информации в сеть 50

12.9. Сообщения ПО контроллера 51

12.10. Получение сообщения об уставках 51

12.11. Установка новой версии ПО контроллера 52

13. Требования к программному обеспечению установки новой версии программного обеспечения рабочего места оператора 53

Приложение 1. Сообщения ПО рабочего места оператора 54

Приложение 2. Нештатные ситуации, формируемые программным обеспечением рабочего места оператора 55

Приложение 3. Команды 56

Приложение 4. Уставочная информация 59

Приложение 5. Состав сообщений о состоянии контроллера 62

Приложение 6. Управляемые автоматически клапаны 67

Перечень сокращений 68

Перечень ссылочных документов 69

1. Введение

1. Программное обеспечение установки НОВ-2АГИ обозначается ПО НОВ-2АГИ.

2. ПО НОВ-2АГИ применяется для управления установкой НОВ-2АГИ и используется только вместе с установкой.

1. Основание для разработки

2.1. Документ, на основании которого ведется разработка -

<TBD>.

2.2. Организация, утвердившая этот документ -

ООО «НЭО «Эльтрон»;

2.3. Наименование темы разработки - <TBD>

1. Назначение разработки

   1. Функциональное назначение

3.1.1. ПО НОВ-2АГИ состоит из следующих компонентов:

1. Программное обеспечение рабочего места оператора;

2. Программное обеспечение контроллера.

3. Программное обеспечение установки ПО рабочего места оператора

3.1.2. ПО НОВ-2АГИ предназначено для управления установкой НОВ-2АГИ с помощью оператора. ПО НОВ-2АГИ выполняет следующие функции.

1. Обеспечивает автоматическое управление технологическим процессом установки НОВ-2АГИ;

2. Обеспечивает мониторинг технологического процесса;

3. Обеспечивает возможность управления технологическим процессом со стороны оператора;

4. Обеспечивает настройку процесса управления с помощью оператора;

5. Формирует отчёт о действиях оператора и системы управления, а также о функционировании технологического процесса и нештатных ситуациях. Обеспечивает просмотр отчёта;

6. Обеспечивает анализ и выдачу сообщений оператору о нештатных ситуациях;

7. Обеспечивает установку программного обеспечения НОВ-2АГИ.

1. Эксплуатационное назначение

3.2.1. ПО НОВ-2АГИ эксплуатируется в составе следующего оборудования:

1. IBM PC совместимый компьютер на рабочем месте оператора;

2. Контроллер автоматического управления установкой НОВ-2АГИ.

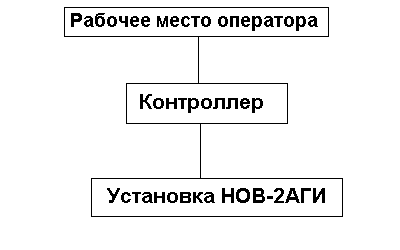

3.2.2. Структура взаимодействия компонентов ПО НОВ-2АГИ и установки НОВ-2АГИ приведена на рисунке 1.

Структура взаимодействия компонентов ПО НОВ-2АГИ и установки НОВ-2АГИ

Рисунок 1.

1. Требования к программе или программному изделию

   1. Требования к функциональным характеристикам

4.1.1. Общие требования к функциональным характеристикам ПО установки НОВ-2АГИ приведены в «10. Общие требования к программному обеспечению установки НОВ-2АГИ», в частности краткое описание функциональных характеристик приведено в подразделе «10.1. Функционирование ПО установки НОВ-2АГИ». Требования к функциональным характеристикам ПО рабочего места оператора приведены в разделе «11. Требования к программному обеспечению рабочего места оператора». Требования к функциональным характеристикам ПО контроллера приведены в разделе «12. Требования к программному обеспечению ». Требования к функциональным характеристикам ПО установки новой версии ПО рабочего места оператора приведены в разделе «13. Требования к программному обеспечению установки новой версии программного обеспечения рабочего места оператора».

Установка новой версии ПО контроллера проводится в соответствии с документацией контроллерас использованием специальной функции ПО рабочего места оператора.

В случае расхождения требований к программному обеспечению заданных в разделе 9 и в разделах 10-13 должны выполняться требования разделов 10-13.

4.1.2. В данном документе используются следующие соглашения о терминах.

4.1.2.1. Уставкой называется переданная из ПО рабочего места в ПО контроллера о параметре функционирования ПО контроллера. Значения уставок задаётся оператором. Если уставка не задана оператором, то используется значение по умолчанию. Параметр, заданный уставкой, действует до конца работы контроллера либо до установки нового параметра. Список всех уставок приведён в «Приложение 4. Уставочная информация».

4.1.2.2. Командой называется информация, выдаваемая из ПО рабочего места в ПО контроллера, по получению которой ПО контроллера, выполняет действия, обусловленные данной командой. Команды могут выдаваться автоматически или оператором. Список всех команд ПО рабочего места приведён в «Приложение 4. Уставочная информация».

1. Требования к надежности

4.2.1. ПО НОВ-2АГИ должно предусматривать следующие функции для обеспечения надёжности при перезапуске одной или обоих компонентов ПО НОВ-2АГИ.

4.2.1.1. ПО НОВ-2АГИ должно обеспечивать автоматическое восстановление режима функционирования ПО контроллера после перезапуска на основании информации, полученной от ПО рабочего места оператора и от аппаратуры ПО НОВ-2АГИ.

4.2.1.2. ПО НОВ-2АГИ должно обеспечивать восстановление режима функционирования ПО НОВ-2АГИ с помощью оператора после перезапуска ПО рабочего места оператора и ПО контроллера.

4.2.2. Время восстановления ПО контроллера после включения должно составлять не более 1 минуты. Время восстановления ПО рабочего места оператора после запуска должно составлять не более 1 минуты.

4.2.3. ПО НОВ-2АГИ должно обеспечивать автоматическое распознание нештатных ситуаций на основе контроля входной и выходной информации, информирование о них оператора и автоматический или с помощью оператора (ручной) выход из них.

4.2.4. ПО НОВ-2АГИ должно контролировать состояние обмена между компонентами СУ.

1. Условия эксплуатации

4.3.1. Условия эксплуатации компонентов ПО установки НОВ-2АГИ определяются условиями эксплуатации аппаратуры, на которой соответствующие компоненты установлены.

4.3.2. Эксплуатация осуществляется одним человеком, обученным для работы с ПО НОВ-2АГИ в качестве оператора. Требования к квалификации: умение пользованием персональным компьютером IBM PC, знание устройства НОВ-2АГИ.

1. Требования к составу и параметрам технических средств

4.4.1. В состав СУ установки НОВ-2АГИ входят:

1. рабочее место оператора на основе IBM PC или совместимого с ним компьютер;

2. Контроллер на основе микроPC;

3. Кабель рабочего местом оператора и контроллера.

4.4.2. Компьютер рабочего места оператора должен иметь характеристики не хуже следующих:

1. тактовая частота 1ГГц;

2. разрешение экрана 1024х768 пикселей;

3. количество цветов 65535;

4. оперативная память 512МБайт;

5. память на жестком накопителе 80ГБайт;

6. сетевая плата для сети Ethernet;

7. USB порт.

4.4.3. Контроллер СУ должны иметь характеристики не хуже следующих:

1. оперативное запоминающее устройство 1МБ;

2. постоянное запоминающее устройство 1МБ;

3. сетевая плата для сети Ethernet;

4. обеспечивать интерфейс с установкой НОВ-2АГИ;

5. аппаратно контроллер СУ должен быть построен так, чтобы после включения обеспечивать нулевой уровень сигналов на всех своих управляющих выходах, связанных с установкой НОВ-2АГИ и системой ее энергопитания SEP.

4.4.4. Установка НОВ-2АГИ, устройство и функционирование которой приведено в разделе «9. Устройство установки НОВ-2АГИ и её функционирование».

4.4.5. Рабочее место оператора и контроллер должны быть соединены с помощью сетевых кабелей.

4.4.6. Контроллер должен быть соединён с установкой НОВ-2АГИ по соответствующим каналам обмена информацией.

1. Требования к информационной и программной совместимости

4.5.1. Должна быть обеспечена информационная и программная совместимость между компонентами ПО НОВ-2АГИ.

4.5.2. Выбор программных средств и языков программирования осуществляют разработчики ПО.

1. Требования к маркировке и упаковке

4.6.1. Специальные требования по маркировке ПО НОВ-2АГИ не предъявляются.

1. Требования к транспортированию и хранению

4.7.1. ПО НОВ-2АГИ должно храниться, по меньшей мере, на двух носителях.

4.7.2. Должна быть предусмотрена возможность передачи ПО НОВ-2АГИ с помощью интернета.

1. Специальные требования

4.8.1. Специальные требования к ПО НОВ-2АГИ не предъявляются.

1. Требования к программной документации

5.1. На ПО НОВ-2АГИ должны быть выпущены следующие документы:

- Спецификация 14.55.0001 01;

- Текст программы 14.55.0001 01 12 01;

- Программа и методика испытаний 14.55.0001 01 51 01;

- Руководство оператора 14.55.0001 01 34 01.
