Вариант А
1. Подключить активный датчик с выходом «Открытый коллектор p-n-p» и питанием 24 В к контроллеру со входом «Открытый катод СД». Рассчитать балластный резистор светодиода, если анод получает питание +5 В, номинальный ток светодиода – 10 мА.
2. Обеспечить подключение датчика давления с диапазоном 0..500 кПа, потенциальным выходом 0..10 В и питанием +24 В к входу АК контроллера 0..10 В. Выводы датчика +V, -V, Out, AGND. Рассчитать и построить характеристику Р(I). Сколько Паскалей приходится на дискрету, если преобразование 12-и разрядное.
3. Привести перечень элементов и перечень сигналов (потоков) для КПС установки из проекта.
Вариант Б.

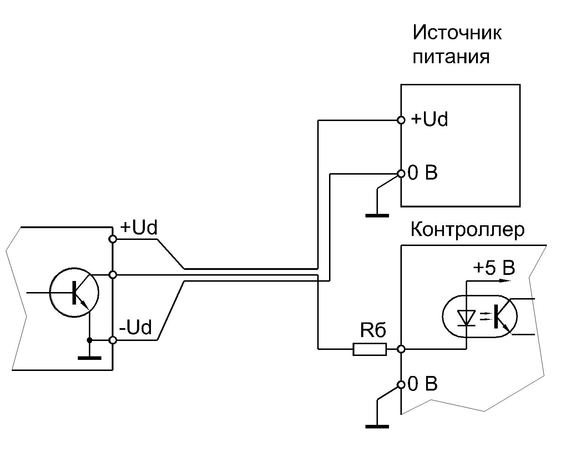

1. Подключить активный датчик с выходом «Открытый коллектор n-p-n» и питанием 10 В к контроллеру со входом «Открытый катод СД». Рассчитать балластный резистор светодиода, если анод получает питание +5 В, номинальный ток светодиода – 8 мА.
2. Обеспечить подключение датчика температуры с диапазоном 0..100°С, с токовым выходом 4..20 мА и питанием +12..+42 В к входу АК контроллера 0..5 В. Рассчитать и выбрать нагрузочный резистор. Выводы датчика +V, -V. Рассчитать и построить характеристику Т(I). Сколько градусов приходится на одну дискрету, если преобразование 12-и разрядное.
3. Привести перечень элементов и перечень сигналов (потоков) для КПС установки из проекта.
Вариант В.
1. Обеспечить подключение и аппаратное подавление дребезга контактов датчика типа «Сухой контакт» к контроллеру с входом «Открытый катод СД». Обеспечить ток через светодиод и на линии связи 12 мА, питание анода светодиода: + 5 В.
2. Обеспечить подключение датчика датчика температуры с диапазоном -50..+400°С, с токовым выходом 4..20 мА и питанием +12..+42 В к входу аналогового контроля контроллера с опорным напряжением 0..10 В. Рассчитать и выбрать нагрузочный резистор. Выводы датчика +V, -V. Рассчитать и построить характеристику Т(I). Сколько градусов приходится на одну дискрету, если преобразование 10-и разрядное.
3. Привести перечень элементов и перечень сигналов (потоков) для КПС установки из проекта.
Вариант Г.
1. Подключить активный датчик с выходом «Открытый коллектор n-p-n» и питанием 10 В к контроллеру со входом «Открытый анод СД». Рассчитать балластный резистор светодиода, если катод подключен к 0В, номинальный ток светодиода – 8 мА.
2. Обеспечить подключение датчика датчика температуры с диапазоном -50..+100°С, с токовым выходом 4..20 мА и питанием +12..+42 В к входу аналогового контроля контроллера с опорным напряжением 0..10 В. Рассчитать и выбрать нагрузочный резистор. Выводы датчика +V, -V. Рассчитать и построить характеристику Т(I). Сколько градусов приходится на одну дискрету, если преобразование 12-и разрядное.
3. Привести перечень элементов и перечень сигналов (потоков) для КПС установки из проекта.
Вариант Д.
1. Обеспечить подключение датчика типа «Сухой контакт» к контроллеру с входом «Открытый катод СД». Обеспечить ток через светодиод и на линии связи 12 мА, питание анода светодиода: + 5 В.
2. Обеспечить подключение датчика температуры с диапазоном -50..+100°С, потенциальным выходом ±10 В и питанием ±15 В к входу АК контроллера ±10 В. Выводы датчика +V, -V, GND, Out, AGND. Рассчитать и построить характеристику Т(I). Сколько градусов приходится на дискрету, если преобразование 16-и разрядное.
3. Привести перечень элементов и перечень сигналов (потоков) для КПС установки из проекта.
