Домашнее задание №2 по курсу “Кузнечно-штамповочное оборудование”

“Расчет исполнительного механизма и привода электровинтового пресса”.

1. Определить приближённо средний диаметр винта:

1. Уточнить средний диаметр винта d_с для n₁=1,5 [формула (9)]. Коэф-

фициент концентрации напряжений для резьбы K_σ принять равным 3,5-4; K_τ= K_σ/2.

1. Определить ход винта h [формула (1)].

2. Определить наружный d₀ и внутренний d₁ диаметры винта из усло-|

вия: d₀ = (1.14…1,3)d₁ (меньшие значения коэффициента – для тяжелых прессов). Значения диаметров округлить до целых значений.

5. Определить шаг винта предварительно:

6. Определить число заходов винта:

Округлить число заходов винта до целого. Определить шаг винта

окончательно по принятому числу заходов винта:

7. Определить высоту гайки [формула (18)]:

Проверить выполнение условия

При необходимости изменить число заходов винта i.

8. Определить синхронную частоту вращения маховика [формула (2)]:

Величину синхронной частоты вращения округлить до десятков с^-1.

9. Определить момент инерции маховика:

10. Определить ход ползуна с отключенным приводом:

(принять S₁=0,8S_m).

11. Определить КПД винта для рабочего хода ’_В [формула (5)].

12. Определить энергию подвижных частей, полученную на ходе ползуна с отключенным приводом [формула (15)]:

Силу тяжести ползуна G(Н) принимать равной

где L(М) – по ГОСТ 713-88.

13. Определить энергию подвижных частей, полученную на ходе ползуна с включённым приводом:

14. Определить угловую скорость маховика в конце хода ползуна с включённым приводом [формула (17)]:

15. Назначить предварительно пусковой момент двигателя M_П:

где n – частота ходов ползуна.

16. Определить КПД винта для хода разгона _В [формула (5)]

17. Определить коэффициенты A, B, C [формула (10)].

18. Определить время разгона маховика на ходе ползуна с включённым приводом [формула (13)]:

19. Определить ход ползуна на его ходе с включенным приводом S^*₁ при назначенном пусковом моменте двигателя M_П [формула (12)]:

Скорректировать значение пускового момента двигателя, уменьшая его при S^*₁< S₁, или увеличивая при S^*₁> S₁. Разница S^*₁ и S₁ – не более 2%.

Варианты задания

Вариант	а	б	в	г	д	е
0	12	14	16	12	14	16
VД, м/с	0,8			1,0

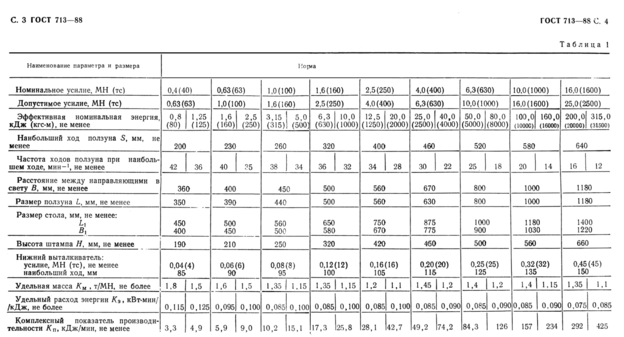

Примечание: Из двух значений эффективной энергии по ГОСТ 713-88 в расчётах принимать меньшее значение.

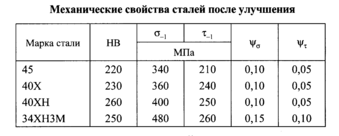

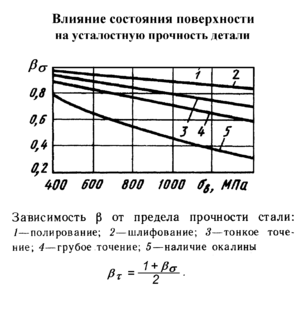

Справочные материалы.
