ГОСТ 2789-73 (1024376), страница 2

-

10,0

1,00

0,100

0,010

-

8,0

0,80

0,080

0,008

-

6,3

0,63

0,063

0,006

-

5,0

0,50

0,050

0,005

-

4,0

0,40

0,040

0,004

-

3,2

0,32

0,032

0,003

-

2,5

0,25

0,025

0,002

-

2,0

0,20

0,020

-

-

1,60

0,160

0,0160

-

12,5

1,25

0,125

0,0125

-

, мкм

, мм

До 0,025

0,08

Св. 0,025 " 0,4

0,25

" 0,4 " 3,2

0,9

" 3,2 " 12,5

2,5

" 12,5 " 100

8,0

= , мкм

, мм

До 0,10

0,08

Св. 0,10 " 1,6

0,25

" 1,6 " 12,5

0,8

" 12,5 " 50

2,5

" 50 " 400

8

Термин

Обозначение

Определение

1. Номинальная поверхность

Поверхность, заданная в технической документации без учета допускаемых отклонений

2. Базовая линия (поверхность)

Линия (поверхность) заданной геометрической формы, определенным образом проведенная относительно профиля (поверхности) и служащая для оценки геометрических параметров поверхности

3. Нормальное сечение

Сечение, перпендикулярное базовой поверхности

4. Базовая длина

Длина базовой линии, используемая для выделения неровностей, характеризующих шероховатость поверхности

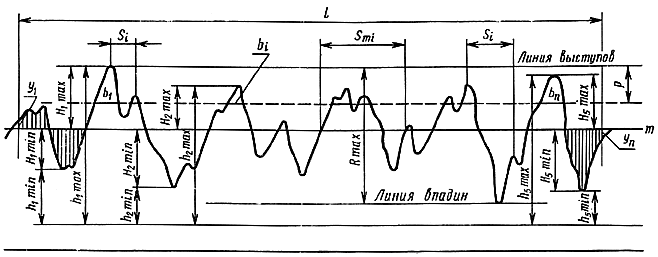

5. Средняя линия профиля

Базовая линия, имеющая форму номинального профиля и проведенная так, что в пределах базовой длины среднее квадратическое отклонение профиля до этой линии минимально

6. Выступ профиля

Часть реального профиля, соединяющая две соседние точки пересечения его со средней линией профиля, направленная из тела

7. Впадина профиля

Часть реального профиля, соединяющая две соседние точки пересечения его со средней линией, направленная в тело

8. Линия выступов профиля

Линия эквидистантная средней линии, проходящая через высшую точку профиля в пределах базовой длины

9. Линия впадин профиля

Линия, эквидистантная средней линии, проходящая через низшую точку профиля в пределах базовой длины

10. Неровность профиля

Выступ профиля и сопряженная с ним впадина профиля

11. Направление неровностей поверхности

Условный рисунок, образованный нормальными проекциями экстремальных точек неровностей поверхности на среднюю поверхность

12. Шероховатость поверхности

Совокупность неровностей поверхности с относительно малыми шагами, выделенная с помощью базовой длины

13. Шаг неровностей профиля

Отрезок средней линии профиля, ограничивающий неровность профиля

14. Шаг местных выступов профиля

Длина отрезка средней линии между проекциями на нее двух наивысших точек соседних местных выступов профиля

15. Средний шаг неровностей профиля

Среднее значение шага неровностей профиля в пределах базовой длины

16. Средний шаг местных выступов профиля

Среднее значение шага местных выступов профиля в пределах базовой длины

17. Высота неровностей профиля по десяти точкам

Сумма средних абсолютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины

,

где

- высота - гo наибольшего выступа профиля,

- глубина - й наибольшей впадины профиля

18. Наибольшая высота профиля

Расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины

19. Отклонение профиля

Расстояние между любой точкой профиля и средней линией

20. Среднее арифметическое отклонение профиля

Среднее арифметическое из абсолютных значений отклонений профиля в пределах базовой длины

или

,

где

- базовая длина;

- число выбранных точек профиля на базовой длине

21. Опорная длина профиля

Сумма длин отрезков в пределах базовой длины, отсекаемых на заданном уровне в материале профиля линией, эквидистантной средней линии

22. Относительная опорная длина профиля

Отношение опорной длины профиля к базовой длине

23. Уровень сечения профиля

Расстояние между линией выступов профиля и линией, пересекающей профиль эквидистантно линии выступов профиля
