Текст из файла (страница 4)

Рисунок 6 - Схемы пылеуловителей

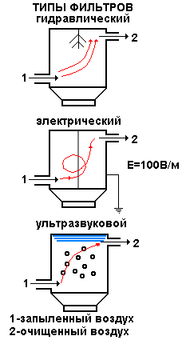

Рисунок 7 - Методы очистки воздуха с помощью фильтров

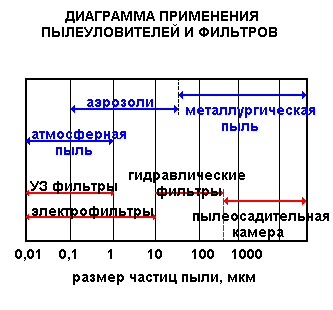

Рисунок 8 - Область применения фильтров и пылеуловителей

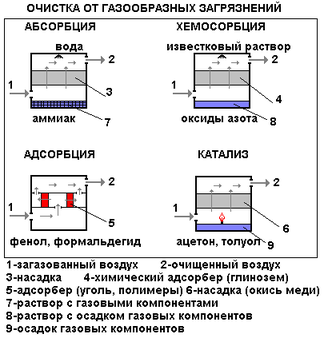

Рисунок 9 - Методы очистки воздуха от газообразных загрязнений

3.6. Контроль параметров воздушной среды

Осуществляется с помощью приборов:

• Термометр (температура);

• Психрометр (относительная влажность);

• Анемометр (скорость движения воздуха);

• Актинометр (интенсивность теплового излучения);

Газоанализатор (концентрация вредных веществ)

4. Производственное освещение

Основная часть информации (около 90%) к человеку подается через зрительный анализатор. Вредное воздействие на глаза человека оказывают следующие опасные и вредные производственные факторы:

1. Недостаточное освещение рабочей зоны;

2. Отсутствие или недостаток естественного света;

3. Повышенная яркость;

4. Перенапряжение анализаторов (в том числе - зрительных).

Рисунок 10 - Зависимость некоторых показателей деятельности человека от освещенности

По данным ВОЗ на зрение влияет:

• УФИ;

• яркий видимый свет;

• мерцание;

• блики и отраженный свет, и другие факторы.

4.1.Физиологические характеристики зрения

1. острота зрения – способность глаза видеть и различать мельчайшие предметы, детали и их форму;

2. устойчивость ясного видения – способность глаза четко видеть предметы в течение длительного времени;

3. контрастная чувствительность – способность глаза различать близкие по степени яркости предметы;

4. скорость зрительного восприятия - способность глаза четко воспринимать предметы в минимальный период времени (временной фактор);

5. адаптация зрения – способность глаза изменять чувствительность при изменении освещенности;

6. аккомодация - способность глаза приспосабливаться к видению предметов на различном расстоянии.

4.2. Светотехнические величины

К основным светотехническим характеристикам относятся:

1. Световой поток F, [лм] - люмен (количество световой энергии, которая передается в течение 1 секунды через площадку в 1 кв. м, расположенную на расстоянии 1 м от источника света).

2. Сила света J, [кд] - кандела (пространственная плотность светового потока,  - телесный угол в стерадианах)

J = F/

3. Освещенность E, [лк] - люкс (поверхностная плотность светового потока).

E = F/S

4. Яркость L, [кд/м²] - (отношение силы света к единице площади).

L = J/S

5. Фотометрический контраст К - (отношение между яркостью объекта и яркостью фона).

К = (L₀ - L_Ф)/L₀

Контраст бывает: - большой (К>0,5); - средний (К = 0,2 - 0,5); - малый (К<0,2).

6. Фон — поверхность, которая прилегает к объекту различения.

7. Характеристика фона 

 = F_отр/F_пад

В зависимости от коэффициента отражения фон бывает:

• светлый  >0,4;

• средний  = 0,2 - 0,4;

• темный  < 0,2.

Виды освещения

Освещение подразделяется на:

• естественное;

• искусственное;

• совмещенное.

4.3. Естественное освещение

Естественное освещение - это освещение прямым и отраженным светом неба, проникающим в помещение.

При естественном освещении какой-либо точки горизонтальной плоскости, за основу при нормировании принимается минимально допустимая величина коэффициента естественной освещенности.

Коэффициент естественного освещения (КЕО) Е = E_ВН/Е_СН100%, где

E_ВН - освещенность какой-либо точки горизонтальной поверхности, находящейся внутри помещения [лк];

Е_СН - освещенность какой-либо точки, находящейся снаружи помещения на расстоянии 1 м от здания [лк];

Системы естественного освещения

1. Боковое освещение ;

2. Верхнее освещение ;

3. Комбинированное освещение .

Эти величины в соответствии со СНиП 23-05-95 (Строительные нормы и правила. Естественное и искусственное освещение. Нормы проектирования -М, Стройиздат, 1995) нормируются.

Для выбора естественного освещения необходимо учитывать следующие факторы:

1. Характеристика зрительной работы;

2. Минимальный размер объекта различения с фоном;

3. Разряд зрительной работы;

4. Система освещения.

В зависимости от величины объекта различения с фоном все зрительные работы подразделяются на 8 разрядов.

Разряд зрительной работы — отношение минимального размера объекта различения с фоном к расстоянию от органов зрения до объекта различения.

4.4. Искусственное освещение

Искусственное освещение — освещение помещений прямым или отраженным светом искусственного источника света.

За основу при нормировании принимается минимально допустимая величина освещенности какой-либо точки.

Системы искусственного освещения

1. общее;

2. местное (локальное);

3. комбинированное

Может быть использовано в производственных помещениях общее и комбинированное, а одно местное использовать нельзя.

Имеет место также освещение: - аварийное; - дежурное; - эвакуационное по

СНиП 23-05-95.

Факторы, учитываемые при нормировании искусственного освещения:

1. Характеристика зрительной работы;

2. Минимальный размер объекта различения с фоном;

3. Разряд зрительной работы;

4. Контраст объекта с фоном;

5. Светлость фона (характеристика фона);

6. Система освещения;

7. Тип источника света.

Подразряд зрительной работы определяется сочетанием п.4 и п.5.

Измеренная освещенность соответствует нормируемой при соблюдении условий:

1. Е_изм.^общ. = (0,9-1,2) Е_Н ,

2. Е_изм.^комб. => Е_норм.^комб. ,

3. 150 лк =< Е_изм.^{общ. .} => 500 лк,

4. Е_изм.^общ. / Е_изм.^комб. => 10%.

Методика расчета естественного освещения

Используется метод А.Д.Данилюка. Определяется площадь поверхности оконных проемов.

Методика расчета искусственного освещения

1. Метод светового потока

2. Метод удельной мощности

3. Точечный метод

Метод светового потока

Задача. Определить освещенность на рабочем месте.

Е_РМ = (0,9 - 1,2) Е_Н

Для этого необходимо выбрать: систему освещения; источник света; светильник.

Формула для определения светового потока лампы или группы ламп

F = ( E * S * K) / (N * η * Z) , где

Е - нормируемая величина освещенности [лк];

S - площадь производственного помещения [м²];

К - коэффициент запаса;

N - кол-во светильников [шт.];

Z - поправочный коэффициент, зависит от типа лампы;

 - коэффициент использования светового потока, для выбора которого необходимо знать:

- коэффициент отражения от стен и потолка (_С, _П);

- индекс помещения - i

Н_Р - высота подвеса светильников над рабочей поверхностью;

(А+В) - полупериметр помещения

Для ЛЛ ламп, зная групповой световой поток F и кол-во ламп в светильнике n (2 или 4), определим световой поток одной лампы.

F_РАСЧ = (0,9 - 1,2) F_ТАБЛ

Распределение светильников по площади производственного помещения. Для ЛЛ — вдоль длинной стороны помещения, вдоль окон, параллельно стенам с окнами. Для ЛН, ДРЛ — в шахматном порядке.

Таблица 1

Сравнение различных типов ламп

Методика расчета естественного освещения

Рисунок 11 - Зависимость КЕО от системы естественного освещения

Задача расчета естественного освещения сводится к определению площади оконных поверхностей и аэрационных фонарей производственного помещения с учетом нормированного КЕО.

При боковом освещении

Необходимая площадь оконных поверхностей производственного здания определяется по следующей формуле:

S₀ = (e_мин. S_П K₁ K₂ ) / r₁ r₂ ,

Где S_П - площадь производственного помещения,

K₁ - коэффициент, учитывающий отношение длины здания к ширине:

При А/В > 2 , K₁ = 1,5.

При А/В < 2 , K₁ = 1,1.

K₂ - коэффициент, учитывающий расстояние между соседними зданиями и высоту соседнего здания.

При отсутствии соседних зданий K₂ =1,

При наличии соседних зданий K₂= 1,4. Данный коэффициент изменяется в пределах: K₂=1-1,4.

r₁ - коэффициент, учитывающий свето пропускание оконных поверхностей, загрязнение воздуха рабочей зоны.

При высокой степени загрязненности r₁ = 0,25 (литейные, термические, прокатные цеха).

При низкой степени загрязненности r₁ = 0,8 (механические цеха), r₁ = 1 (приборостроительные цеха).

r₂ - коэффициент, учитывающий отражение светового потока при боковом освещении.

В помещениях со светлыми покрытиями стен и при отсутствии большого количества оборудования больших габаритов r₂ = 1.

В помещениях с темным покрытием стен и при большом количестве габаритного оборудования r₂ = 2,5. Коэффициент r₂ изменяется в пределах r₂ =1-2,5.

При верхнем освещении

Площадь аэрационных фонарей производственного здания определяется по следующей формуле:

S_ф = (e_ср. S_П ) / r₁ r₂ ,

где e_ср. - нормируемый коэффициент естественной освещенности,

r₂ - коэффициент, учитывающий отражение светового потока при верхнем освещении.
