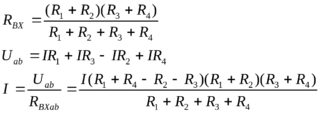

1. (1) Методом эквивалентного генератора определить R_{BX ab}.

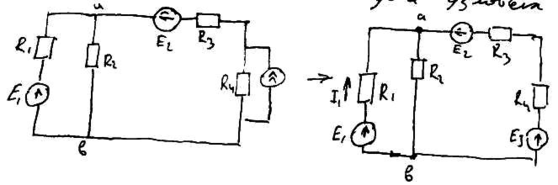

2. (2) Дан рисунок. Найти I₁, I₂, I₃.

По методу контурных токов:

, считаем матрицы и находим

I₁₁ и I₂₂. I₁₁ = I₁ ; I₂₂ = -I₂ ; I₃ = I₁ + I₂ = I₁₁ – I₂₂.

3. (3) Рассчитать методом узловых потенциалов.

4. (4) Рассчитать токи по схеме.

I₁^*R₁ + I₁^*jωL₁ – MI₁^*jω + L₂jωI₃^* – MI₃^*jω + 1 / CjωI₃^* + R₂jωI₂^* = U_ab

Заменим U_ab на Е_э^*. далее будем считать по МКТ.

I₁₁^*R₁ + I₁₁^*jωL₁ – MI₁₁^*jω + I₁₁^*R₂ – I₂₂^*R₂ = E₂

I₂₂^*R₂ + I₂₂^*jωL₂ – 1 / I₂₂^*jωC - I₁₁^*R₂ = 0

, где I₁^* = I₁₁^*, I₃^* = I₂₂^*, I₂^* = I₁^* - I₃^*.

1. (1) Методом эквивалентного генератора определить R_{BX ab}.

2. (2) Дан рисунок. Найти I₁, I₂, I₃.

По методу контурных токов:

, считаем матрицы и находим

I₁₁ и I₂₂. I₁₁ = I₁ ; I₂₂ = -I₂ ; I₃ = I₁ + I₂ = I₁₁ – I₂₂.

3. (3) Рассчитать методом узловых потенциалов.

4. (4) Рассчитать токи по схеме.

I₁^*R₁ + I₁^*jωL₁ – MI₁^*jω + L₂jωI₃^* – MI₃^*jω + 1 / CjωI₃^* + R₂jωI₂^* = U_ab

Заменим U_ab на Е_э^*. далее будем считать по МКТ.

I₁₁^*R₁ + I₁₁^*jωL₁ – MI₁₁^*jω + I₁₁^*R₂ – I₂₂^*R₂ = E₂

I₂₂^*R₂ + I₂₂^*jωL₂ – 1 / I₂₂^*jωC - I₁₁^*R₂ = 0

, где I₁^* = I₁₁^*, I₃^* = I₂₂^*, I₂^* = I₁^* - I₃^*.

1. (1) Методом эквивалентного генератора определить R_{BX ab}.

2. (2) Дан рисунок. Найти I₁, I₂, I₃.

По методу контурных токов:

, считаем матрицы и находим

I₁₁ и I₂₂. I₁₁ = I₁ ; I₂₂ = -I₂ ; I₃ = I₁ + I₂ = I₁₁ – I₂₂.

3. (3) Рассчитать методом узловых потенциалов.

4. (4) Рассчитать токи по схеме.

I₁^*R₁ + I₁^*jωL₁ – MI₁^*jω + L₂jωI₃^* – MI₃^*jω + 1 / CjωI₃^* + R₂jωI₂^* = U_ab

Заменим U_ab на Е_э^*. далее будем считать по МКТ.

I₁₁^*R₁ + I₁₁^*jωL₁ – MI₁₁^*jω + I₁₁^*R₂ – I₂₂^*R₂ = E₂

I₂₂^*R₂ + I₂₂^*jωL₂ – 1 / I₂₂^*jωC - I₁₁^*R₂ = 0

, где I₁^* = I₁₁^*, I₃^* = I₂₂^*, I₂^* = I₁^* - I₃^*.

1. (1) Методом эквивалентного генератора определить R_{BX ab}.

2. (2) Дан рисунок. Найти I₁, I₂, I₃.

По методу контурных токов:

, считаем матрицы и находим

I₁₁ и I₂₂. I₁₁ = I₁ ; I₂₂ = -I₂ ; I₃ = I₁ + I₂ = I₁₁ – I₂₂.

3. (3) Рассчитать методом узловых потенциалов.

4. (4) Рассчитать токи по схеме.

I₁^*R₁ + I₁^*jωL₁ – MI₁^*jω + L₂jωI₃^* – MI₃^*jω + 1 / CjωI₃^* + R₂jωI₂^* = U_ab

Заменим U_ab на Е_э^*. далее будем считать по МКТ.

I₁₁^*R₁ + I₁₁^*jωL₁ – MI₁₁^*jω + I₁₁^*R₂ – I₂₂^*R₂ = E₂

I₂₂^*R₂ + I₂₂^*jωL₂ – 1 / I₂₂^*jωC - I₁₁^*R₂ = 0

, где I₁^* = I₁₁^*, I₃^* = I₂₂^*, I₂^* = I₁^* - I₃^*.

1. (1) Методом эквивалентного генератора определить R_{BX ab}.

2. (2) Дан рисунок. Найти I₁, I₂, I₃.

По методу контурных токов:

, считаем матрицы и находим

I₁₁ и I₂₂. I₁₁ = I₁ ; I₂₂ = -I₂ ; I₃ = I₁ + I₂ = I₁₁ – I₂₂.

3. (3) Рассчитать методом узловых потенциалов.

4. (4) Рассчитать токи по схеме.

I₁^*R₁ + I₁^*jωL₁ – MI₁^*jω + L₂jωI₃^* – MI₃^*jω + 1 / CjωI₃^* + R₂jωI₂^* = U_ab

Заменим U_ab на Е_э^*. далее будем считать по МКТ.

I₁₁^*R₁ + I₁₁^*jωL₁ – MI₁₁^*jω + I₁₁^*R₂ – I₂₂^*R₂ = E₂

I₂₂^*R₂ + I₂₂^*jωL₂ – 1 / I₂₂^*jωC - I₁₁^*R₂ = 0

, где I₁^* = I₁₁^*, I₃^* = I₂₂^*, I₂^* = I₁^* - I₃^*.

1. (1) Методом эквивалентного генератора определить R_{BX ab}.

2. (2) Дан рисунок. Найти I₁, I₂, I₃.

По методу контурных токов:

, считаем матрицы и находим

I₁₁ и I₂₂. I₁₁ = I₁ ; I₂₂ = -I₂ ; I₃ = I₁ + I₂ = I₁₁ – I₂₂.

3. (3) Рассчитать методом узловых потенциалов.

4. (4) Рассчитать токи по схеме.

I₁^*R₁ + I₁^*jωL₁ – MI₁^*jω + L₂jωI₃^* – MI₃^*jω + 1 / CjωI₃^* + R₂jωI₂^* = U_ab

Заменим U_ab на Е_э^*. далее будем считать по МКТ.

I₁₁^*R₁ + I₁₁^*jωL₁ – MI₁₁^*jω + I₁₁^*R₂ – I₂₂^*R₂ = E₂

I₂₂^*R₂ + I₂₂^*jωL₂ – 1 / I₂₂^*jωC - I₁₁^*R₂ = 0

, где I₁^* = I₁₁^*, I₃^* = I₂₂^*, I₂^* = I₁^* - I₃^*.

1. (1) Методом эквивалентного генератора определить R_{BX ab}.

2. (2) Дан рисунок. Найти I₁, I₂, I₃.

По методу контурных токов:

, считаем матрицы и находим

I₁₁ и I₂₂. I₁₁ = I₁ ; I₂₂ = -I₂ ; I₃ = I₁ + I₂ = I₁₁ – I₂₂.

3. (3) Рассчитать методом узловых потенциалов.

4. (4) Рассчитать токи по схеме.

I₁^*R₁ + I₁^*jωL₁ – MI₁^*jω + L₂jωI₃^* – MI₃^*jω + 1 / CjωI₃^* + R₂jωI₂^* = U_ab

Заменим U_ab на Е_э^*. далее будем считать по МКТ.

I₁₁^*R₁ + I₁₁^*jωL₁ – MI₁₁^*jω + I₁₁^*R₂ – I₂₂^*R₂ = E₂

I₂₂^*R₂ + I₂₂^*jωL₂ – 1 / I₂₂^*jωC - I₁₁^*R₂ = 0

, где I₁^* = I₁₁^*, I₃^* = I₂₂^*, I₂^* = I₁^* - I₃^*.

1. (1) Методом эквивалентного генератора определить R_{BX ab}.

2. (2) Дан рисунок. Найти I₁, I₂, I₃.

По методу контурных токов:

, считаем матрицы и находим

I₁₁ и I₂₂. I₁₁ = I₁ ; I₂₂ = -I₂ ; I₃ = I₁ + I₂ = I₁₁ – I₂₂.

3. (3) Рассчитать методом узловых потенциалов.

4. (4) Рассчитать токи по схеме.

I₁^*R₁ + I₁^*jωL₁ – MI₁^*jω + L₂jωI₃^* – MI₃^*jω + 1 / CjωI₃^* + R₂jωI₂^* = U_ab

Заменим U_ab на Е_э^*. далее будем считать по МКТ.

I₁₁^*R₁ + I₁₁^*jωL₁ – MI₁₁^*jω + I₁₁^*R₂ – I₂₂^*R₂ = E₂

I₂₂^*R₂ + I₂₂^*jωL₂ – 1 / I₂₂^*jωC - I₁₁^*R₂ = 0

, где I₁^* = I₁₁^*, I₃^* = I₂₂^*, I₂^* = I₁^* - I₃^*.

1. (1) Методом эквивалентного генератора определить R_{BX ab}.

2. (2) Дан рисунок. Найти I₁, I₂, I₃.

По методу контурных токов:

, считаем матрицы и находим

I₁₁ и I₂₂. I₁₁ = I₁ ; I₂₂ = -I₂ ; I₃ = I₁ + I₂ = I₁₁ – I₂₂.

3. (3) Рассчитать методом узловых потенциалов.

4. (4) Рассчитать токи по схеме.

I₁^*R₁ + I₁^*jωL₁ – MI₁^*jω + L₂jωI₃^* – MI₃^*jω + 1 / CjωI₃^* + R₂jωI₂^* = U_ab

Заменим U_ab на Е_э^*. далее будем считать по МКТ.

I₁₁^*R₁ + I₁₁^*jωL₁ – MI₁₁^*jω + I₁₁^*R₂ – I₂₂^*R₂ = E₂

I₂₂^*R₂ + I₂₂^*jωL₂ – 1 / I₂₂^*jωC - I₁₁^*R₂ = 0

, где I₁^* = I₁₁^*, I₃^* = I₂₂^*, I₂^* = I₁^* - I₃^*.

5. (8) Найти условия резонанса.

. Резонанс наступит при Z_BX =0.

6. (9) Найти L при резонансе.

I₁ = U^*Y₁  Y₁ = 1 / R₁ – 1 / jωL

I₂ = U^*Y₂  Y₂ = jωC

I₃ = U^*Y₃  Y₃ = 1 / R

Резонанс наступит при:

7. (15) Дана линия и ее волновое сопротивление. Найти U_MAX, если частота 100 МГц.

8. (16) Даны две магнитосвязные катушки, найти условия резонанса.

Z = R₁ + R₂ + jω( L₁ + L₂ – 2M ) + 1 / jωC

ω( L₁ + L₂ – 2M ) + 1 / ωC = 0

L₁ + L₂ = -1 / ω²C + 2М

9. (17) У четырехполюсника известны: Z_C1, Z_C2, A, B. Найти Р при согласованной нагрузке и U₁^*.

10. (18) Дана линия без потерь. Найти Z_BX при холостом ходе и коротком замыкании.

U^* = U₂^*cosβy + jI₂^*Z_Bsinβy

I^* = ( jU₂^* / Z_B )sinβy + I₂^*cosβy

Z_BX = U^* / I^* = jX –при холстом ходе.

Z_BX = j√ ( L₀ / C₀ )*tgβy –при коротком замукании.

5. (8) Найти условия резонанса.

. Резонанс наступит при Z_BX =0.

6. (9) Найти L при резонансе.

I₁ = U^*Y₁  Y₁ = 1 / R₁ – 1 / jωL

I₂ = U^*Y₂  Y₂ = jωC

I₃ = U^*Y₃  Y₃ = 1 / R

Резонанс наступит при:

7. (15) Дана линия и ее волновое сопротивление. Найти U_MAX, если частота 100 МГц.

8. (16) Даны две магнитосвязные катушки, найти условия резонанса.

Z = R₁ + R₂ + jω( L₁ + L₂ – 2M ) + 1 / jωC

ω( L₁ + L₂ – 2M ) + 1 / ωC = 0

L₁ + L₂ = -1 / ω²C + 2М

9. (17) У четырехполюсника известны: Z_C1, Z_C2, A, B. Найти Р при согласованной нагрузке и U₁^*.

10. (18) Дана линия без потерь. Найти Z_BX при холостом ходе и коротком замыкании.

U^* = U₂^*cosβy + jI₂^*Z_Bsinβy

I^* = ( jU₂^* / Z_B )sinβy + I₂^*cosβy

Z_BX = U^* / I^* = jX –при холстом ходе.

Z_BX = j√ ( L₀ / C₀ )*tgβy –при коротком замукании.

5. (8) Найти условия резонанса.

. Резонанс наступит при Z_BX =0.

6. (9) Найти L при резонансе.

I₁ = U^*Y₁  Y₁ = 1 / R₁ – 1 / jωL

I₂ = U^*Y₂  Y₂ = jωC

I₃ = U^*Y₃  Y₃ = 1 / R

Резонанс наступит при:

7. (15) Дана линия и ее волновое сопротивление. Найти U_MAX, если частота 100 МГц.

8. (16) Даны две магнитосвязные катушки, найти условия резонанса.

Z = R₁ + R₂ + jω( L₁ + L₂ – 2M ) + 1 / jωC

ω( L₁ + L₂ – 2M ) + 1 / ωC = 0

L₁ + L₂ = -1 / ω²C + 2М

9. (17) У четырехполюсника известны: Z_C1, Z_C2, A, B. Найти Р при согласованной нагрузке и U₁^*.

10. (18) Дана линия без потерь. Найти Z_BX при холостом ходе и коротком замыкании.

U^* = U₂^*cosβy + jI₂^*Z_Bsinβy

I^* = ( jU₂^* / Z_B )sinβy + I₂^*cosβy

Z_BX = U^* / I^* = jX –при холстом ходе.

Z_BX = j√ ( L₀ / C₀ )*tgβy –при коротком замукании.

5. (8) Найти условия резонанса.

. Резонанс наступит при Z_BX =0.

6. (9) Найти L при резонансе.

I₁ = U^*Y₁  Y₁ = 1 / R₁ – 1 / jωL

I₂ = U^*Y₂  Y₂ = jωC

I₃ = U^*Y₃  Y₃ = 1 / R

Резонанс наступит при:

7. (15) Дана линия и ее волновое сопротивление. Найти U_MAX, если частота 100 МГц.

8. (16) Даны две магнитосвязные катушки, найти условия резонанса.

Z = R₁ + R₂ + jω( L₁ + L₂ – 2M ) + 1 / jωC

ω( L₁ + L₂ – 2M ) + 1 / ωC = 0

L₁ + L₂ = -1 / ω²C + 2М

9. (17) У четырехполюсника известны: Z_C1, Z_C2, A, B. Найти Р при согласованной нагрузке и U₁^*.

10. (18) Дана линия без потерь. Найти Z_BX при холостом ходе и коротком замыкании.

U^* = U₂^*cosβy + jI₂^*Z_Bsinβy

I^* = ( jU₂^* / Z_B )sinβy + I₂^*cosβy
