Текст из файла (страница 6)

где: активная мощность ;

реактивная мощность

Построение векторной диаграммы токов и топографической диаграммы напряжений.

Определим основные уравнения цепи, данные, расчеты и правила построения диаграммы:

- уравнения ; .

- данные

- расчеты ; ;

; . ; ; ; ; .

- правила первое: выбираем масштаб по току и напряжению 4A/дел и 20В/дел;

второе: начертим векторы токов в ветвях цепи и составим геометрическую сумму этих токов, которая должна быть равна вектору общего тока.

третье: начертим векторы всех напряжений по точкам на схеме и составим геометрическую сумму этих напряжений в каждой ветви, которая должна быть равна вектору напряжения источника питания.

Векторная диаграмма токов и топографическая диаграмма напряжений

3.2.3. ЗАДАЧА N° 3.

Смешанное соединение элементов R, L, C.

Дана электрическая цепь переменного тока (см. схему). Используя данные:

150 [В], f = 50 [Гц], 2 [Ом], 3 [Ом],

354 [мкФ], 798 [мкФ], 19,1 [мГн], необходимо определить:

1) ток в цепи;

2) показания ваттметра W;

Построить векторную диаграмму токов и топографическую диаграмму напряжений по внутреннему контуру электрической цепи.

Схема электрической цепи

1) Расчет токов

Сначала рассчитаем реактивные сопротивления цепи:

; ;

,

а потом комплексы полных сопротивлений всех ветвей:

;

.

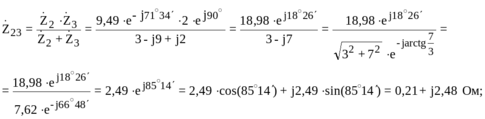

Используя рассчитанные величины, найдем комплекс сопротивления между точками 2-3 и комплекс полного эквивалентного сопротивления цепи:

.

И, наконец, рассчитываем токи:

;

;

.

2) Определение показаний ваттметра

Зная комплекс полного эквивалентного сопротивления цепи, можно рассчитать полную, активную и реактивную мощности цепи:

;

Таким образом, показания ваттметра будут 4511,12 Вт.

Построение векторной диаграммы токов и топографической диаграммы напряжений.

Определим основные уравнения цепи, данные, расчеты и правила построения диаграммы:

- уравнения ; ; ;

- данные ;

- расчеты ; ; ;

; ; .

- правила первое: выбираем масштаб по току и напряжению 3A/дел и 10В/дел;

второе: начертим векторы токов в ветвях цепи и составим геометрическую сумму этих токов, которая должна быть равна вектору общего тока.

третье: начертим векторы всех напряжений по точкам на схеме и составим геометрическую сумму этих напряжений, которая должна быть равна вектору напряжения источника питания.

Векторная диаграмма токов и топографическая диаграмма напряжений

3.3. Задания по расчетно-графической работе №2

«Электрические цепи однофазного синусоидального тока».

В электрической цепи однофазного синусоидального тока, схема и параметры элементов которой заданы для каждого варианта в таблице, определить:

1) полное сопротивление электрической цепи и его характер;

2) действующие значения токов в ветвях;

1. показания вольтметра и ваттметра;

Построить векторную диаграмму токов и топографическую диаграмму напряжений для всей цепи.
