1. Общая последовательность проектирования технологических комплексов

Технологический комплекс – это совокупность средств технологического оснащения, предназначенная для выполнения в регламентированных условиях производства заданных техпроцессов и операций.

Средства технологического оснащения – это совокупность орудий производства (технологическое оборудование, технологическая оснастка и т.д.), необходимых для осуществления технологического процесса.

П роектирование – это процесс создания проекта, предполагаемого или возможного объекта.

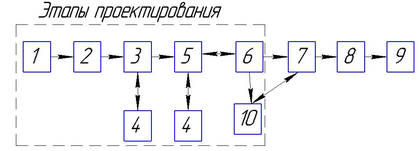

1. Идея

2. Декларация о намерениях

3. Обоснование инвестиций

4. Государственная экспертиза

5. Проектная документация

6. Рабочая документация

7. Строительство объекта

8. Эксплуатация объекта

9. Демонтаж

10. Авторский надзор

Между проектной и рабочей документацией нужно получить разрешение на строительство. Выбор места производства перед декларацией о намерениях, или вместе с ней. Номенклатура, программа выпуска прям перед ДН. На стадии разработки ПД нужно дать ответвление на разработку КД для нестандартного оборудования, чтобы потом в РД оно уже было.

Проектная документация и рабочая документация – проектно-сметная документация

В этой схеме участвуют 3 организации и государство:

1. Заказчик

2. Проектная организация

3. Государство

4. Строители

П роектно-сметная документация – комплекс документов, раскрывающих суть проекта и содержащих обоснование его целесообразности и реализуемости, по сути документация, содержащая текстовые и графические материалы и определяющая архитектурные, инженерные, функционально-технологические конструктивные инженрные и др. тех решения для обеспечения строительства, реконструкции и технического перевооружения объетов кап.строит-ва

2. Исходно-разрешительная документация для проектирования технологических комплексов

1. Группа: документы, относящиеся к земельному участку и правилам градостроительства.

А) Градостроительный план земельного участка представляет собой выписку из правил землепользования и застройки, проекта планировки и проекта межевания территории применительно к конкретному земельному участку, в которой указывается информация о строительных характеристиках предназначенного для застройки участка и имеющихся в отношении него строительных ограничениях.

Б) правоустанавливающие документы на земельный участок (свидетельство о праве собственности или договор аренды, договор пользования земельным участком, акт о землепользовании)

В) Кадастровый план содержит:

1- Общие данные по земельному участку

2- Схема земельного участка

3- Подробное описание границ, сведения о соседних объектах

Г) Согласование владельцев территории, по которым выполняется прокладка инженерных сетей

1. Группа: Задание на проектирование и изыскания

1.Задание на проектирование

2.Задание на изыскания

1. Группа: Результаты инженерных изысканий

Различные отчеты по обмерам и исследованиям строительных конструкций.

1. Группа: технические условия на инженерное обеспечение объекта.

Связь, электроснабжение, водоснабжение, газоснабжение, водоотведение, на вынос инженерных коммуникаций.

1. Группа: справки и согласования государственных организаций

-о наличии/отсутствии ООПТ (охр. Прир. Тер.)

-о наличии/отсутствии ОКН (культ.насл.)

-о наличии/отсутствии полезных ископаемых

-о наличии/отсутствии животных, занесенных в красную книгу

1. Др. документация:

-письмо о наличии/отсутствии электроэнергии на строит площадке

3. Декларация(ходатайство) о намерениях. Её назначение, содержание, порядок разработки и утверждения.

Декларация о намерениях – первичный предпроектный документ, представляемый на рассмотрение в органы исполнительной власти, содержащий общую характеристику объекта, предполагаемое размещение, включающее данные о потребности в изъятии в временном отводе земель с указанием сроков использования. Содержание:

1. Данные о заказчике

• Наименование организации

• Юридический адрес

• Банковский реквизит

1. Данные о предприятии.

• Наименование

• Принадлежность

• Местоположение (адрес, х-ка района, ситуационный план)

• Потребность в ресурсах (топливноэнергетические, человеческие, земельные, транспортные

1. Данные о воздействии на окружающую среду

• о загрязнении воды, земли, воздуха

• об отходах и способах утилизации

• декларирование о безопасности

1. Данные о продукции тех.компл.

• Данные о сбыте продукции

• Оценка конкурентоспособности продукции

• Оценка спроса

1. Эффективность инвестиций (себестоимость, рентабельность, окупаемость, издержки)

2. Приложение –согласование с гос.организациями (графич. Приложение например, расчёты экономической эффективности)

Разрабатывается заказчиком с привлечением иногда проектной организации.

4. Обоснование инвестиций и строительство предприятий. Цель, содержание, порядок согласования и утверждения.

Обоснование инвестиций(ОИ) – предпроектный документ, в котором проводится детальный анализ проекта, рассчитываются его финансовые и технико-экономические аспекты. СП11-101-95

Цели разработки ОИ:

1. Формирование стоимости инвестиционного проекта для обеспечения возможности привлечения денежных средств на его реализацию

2. Возможность оформления акта выбора земельного участка

3. Получение субсидий от государства на реализацию проекта

Порядок разработки ОИ

1. Сбор исходных данных

2. Анализ существующего уровня производства

3. Обоснование целесообразности

4. Разработка технических решений и материалов

Состав ОИ

1. Исходные данные (цель инвестирования, общая характеристика объекта)

2. Номенклатура продукции (перечень выпуска, мощность предприятия, характеристики выпуска

3. Технологические решения (основные данные о тех.процессах, сравнение данных тех.процессов, выбор оборудования, структура предприятия)

4. Ресурс

5. Место размещения. Факторы, влияющие на выбор площадки:

• Сырьевые ресурсы

• Сбыт продукции

• Наличие транспортных коммуникаций

• Наличие инженерных коммуникаций

• Наличие инфраструктуры

• Наличие рабочих мест, рабочей силы

1. Строительные решения

2. Окружающая среда

3. Персонал предприятия. Источники поступления раб.силы, возможности обучения

4. Эффективность инвестиций. (основные экономические показатели)

5. Выводы и предложения

5) Задание на проектирование. Порядок разработки и содержание.

Это документ, выдаваемый заказчиком проектной организации и устанавливающий основные исходные данные и требования к объекту, стадии и сроки проектирования.

Общая формулировка задачи проектирования:

• Спроектировать цех или участок, обеспечивающий выпуск изделия определенной номенклатуры, требуемого качества в заданном количестве с минимальными приведенными затратами на изготовление. С учетом всех требований к охране труда.

Цех- основное производственное подразделение промышленного предприятия, выполняющие определенные тех. процессы, либо изготавливающие определенную продукцию, либо выполняющие функцию технического и хозяйственного обслуживания других цехов.

Основные составляющие задания на проектирование:

1. Наименование объекта, организации, заказчика, иногда исполнителя

2. Основание для проектирования (договор, инвестиционная программа)

Федеральная целевая программа.
Программа развития субъекта РФ.
Программа развития муниципального образования.
Ведомственная целевая программа.
Решение Президента РФ, Правительства РФ, органов государственной власти субъектов РФ и органов местного самоуправления в соответствии с их полномочиями.
Решение застройщика.

1. Вид строительства

Новое строительство. Реконструкция. Капитальный ремонт. Текущий ремонт.

1. Стадийность проектирования

Проект.
Рабочая документация.
Проект и рабочая документация – двухстадийное проектирование.
Рабочий проект.
Эскизный проект.
Технико-экономическое обоснование.

1. Источник финансирования (федеральный бюджет, частные инвестиции)

Федеральный бюджет. Региональный бюджет. Муниципальный бюджет. Внебюджетные средства.

1. Особые условия строительства

Привести описание таких условий при их наличии, либо дать указания по реализации проекта в случае появления таких условий в процессе проектирования и строительства.

1. Основные технико-экономические показатели (описание объекта)

в т. ч. мощность, производительность, производственная программа, в т. ч., жилых или общественных зданий, их назначение (этажность, число секций и квартир, вместимость или пропускная способность). Краткое описание объекта проектирования с указанием его основных показателей или потребительских качеств, которые необходимо получить в процессе проектирования.

1. Требование к технологиям (к оборудованию)

Основные требования к инженерному и технологическому оборудованию. Дать указания по применению и описание систем отопления, вентиляции, водопровода, канализации, электрических сетей, внешних инженерных сетей

1. Требования к строительным решениям

Требования к архитектурно-строительным, объемно-планировочным и конструктивным решениям, условиям блокировки, отделке здания. Приводятся рекомендации по расположению зданий, помещений, их площадям, даются рекомендации по применению строительных материалов зданий их отдельных конструкций и т.д.

1. Основные требования к инженерному оборудованию и системам

Основные требования к инженерному и технологическому оборудованию. Дать указания по применению и описание систем отопления, вентиляции, водопровода, канализации, электрических сетей, внешних инженерных сетей

1. Выделение очередей, этапов пусковых компонентов

Выделение очередей и пусковых комплексов, требования по перспективному расширению предприятия. Дать указанию по выделению в составе объекта пусковых комплексов – перечень зданий и сооружений по каждому комплексу в отдельности с указанием очередности и сроков ввода в эксплуатацию, если планируется расширения предприятия после завершения комплекса проектных работ, то указать требования для учета в разрабатываемом проекте.

1. Исходные данные для проектирования (КД, тех.процесс)

2. Требования к сметной документации

Требования к методу составления сметной документации. Базисно-индексный метод. Ресурсный метод – в текущий ценах.

1. Требования к разработки демонстрационных моделей

Заполняется в случае необходимости выполнения макета объекта, 3D презентаций, демонстрационных альбомов и так далее с указанием требований к демонстрационным материалам.

1. Требования к противопожарной безопасности

Требования по разработке раздела противопожарной безопасности. Раздел обязателен к разработке согласно требований нормативной документации. Указать дополнительные требования по разработке данного раздела.

1. Требования к экологическим мероприятиям

Требования к экологическим и санитарно-эпидемиологическим условиям. Указать дополнительные требования к проектной документации на основании заключения СЭС, Роспотребнадзора.

6) Предпроектные работы. Инженерно-геологические изыскания. Инженерно-геодезические изыскания. Экологические изыскания. Гидрологические изыскания.

Инженерные изыскания для строительства — работы, проводимые для комплексного изучения природных условий района, площадки, участка.
