- сочетанием координатной сетки и делительных штрихов (см. рисунок 6).

Шкалы, расположенные параллельно координатной оси, следует разделять только делительными штрихами (см. рисунок 6). Расстояние между делительными штрихами и линиями координатной сетки выбирают с учетом удобства отсчета с интерполяцией.

Рядом с делениями сетки или делительными штрихами, соответствующими началу и концу шкалы, должны быть указаны числа (значения величин). Нуль следует указывать один раз у точки пересечения шкал, если он является началом отсчета шкал. Частоту нанесения числовых значений и промежуточных делений шкал выбирают с учетом удобства пользования диаграммой. Делительные штрихи, соответствующие кратным графическим интервалам, допускается удлинять (см. рисунок 2).

Числа у шкал следует размещать вне поля диаграммы и располагать горизонтально (см. рисунки 2-6), при необходимости допускается наносить их у шкал внутри поля диаграммы (см. рисунок 4). Многозначные числа выражают как кратные 10ⁿ (n – целое число) для данного диапазона шкалы (рисунок 7).

Диаграмма может иметь наименование, поясняющее изображенную функциональную зависимость, и поясняющую часть (текстовую, графическую), разъясняющую примененные в диаграмме обозначения, которая размещается после наименования диаграммы или на свободном месте поля диаграммы (см. рисунки 2, 7). Пересечение надписей и линий недопустимо. При недостатке места следует прерывать линию (см. рисунок 7).

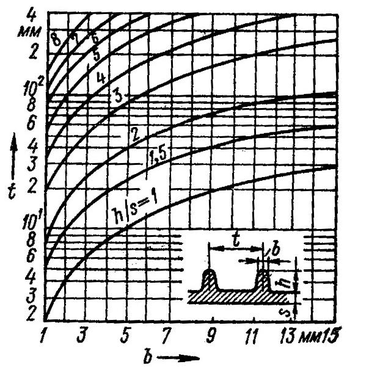

Рисунок 7 – Диаграмма для изображения нескольких функциональных зависимостей с поясняющим рисунком на поле диаграммы

Диаграммы выполняются линиями по ГОСТ 2.303-68. Группу линий следует выбирать с учетом сложности и назначения диаграммы. Оси координат, оси шкал, ограничивающие поле диаграммы, следует выполнять сплошной основной линией. Линии координатной сетки и делительные штрихи выполняются сплошной тонкой линией.

Изображение функциональной зависимости следует выполнять:

- сплошной толстой линией на диаграммах одной функциональной зависимости;

- линиями различных типов, например, сплошной и штриховой (см. рисунки 3, 5) и разной толщины при наличии нескольких зависимостей.

Если в определенной области совпадают две и более линии, следует вычеркивать одну из них (см. рисунок 2).

При совпадении линии функциональной зависимости с осью координат или линией сетки следует вычеркивать линию функциональной зависимости.

Характерные точки линии функциональной зависимости, полученные измерением, обозначаются кружочком, крестиком и т.д. (см. рисунки 1, 2).

Переменные величины указываются одним из следующих способов:

- символом (см. рисунки 1, 3, 6);

- наименованием (см. рисунок 2);

- математическим выражением.

В диаграмме без шкал обозначения величин следует размещать вблизи стрелки, которой заканчивается соответствующая координата (см. рисунок 1).

В диаграмме со шкалами обозначения величин следует размещать у середины шкалы с ее внешней стороны (например, рисунок 5), а при объединении символа с обозначением единицы физической величины в виде дроби – в конце шкалы после последнего числа (например, рисунок 6).

Единицы физических величин следует наносить одним из следующих способов:

- в конце шкалы между последним и предпоследним числами шкалы (см. рисунки 3, 5, 7), при недостатке места допускается не наносить предпоследнее число (см. рисунок 7);

- вместе с наименованием переменной величины после запятой (см. рисунок 2);

- в конце шкалы после последнего числа вместе с обозначением переменной величины в виде дроби, в числителе которой наносят обозначение переменной величины, а в знаменателе – обозначение ее единицы (см. рисунок 6).

Заключение

Выполнить все эти требования нормативных документов не так уж и сложно, а полученные навыки оформления текстовых документов существенно помогут будущим дипломированным специалистам подготавливать отчеты о научно-исследовательской работе, статьи и доклады.
