7
Радиосистемы посадки метрового диапазона
Нормы ICAO на параметры КРМ и ГРМ
Курсовой радиомаяк | Категория ICAO | ||
1 | 1 | 3 (A,B,C) | |
Допустимое отклонение от оси ВПП | ±10,5 м | ±7,5 м | ±3 м |
Минимальная высота полета, при которой обеспечивается инструментальное управление посадкой (видимость вдоль ВПП, не менее) | 60 м, (800 м) | 15 м (400 м) | 0 м (3А – 200 м, 3B – 500 м, 3С – 0 м) |
Глиссадный радиомаяк | |||
Допустимое отклонение угла глиссады от номинального | ±7,5% (±0,22) | ±7,5% (±0,22) | ±4% (±0,12) |
Количество маркерных маяков | 2 | 2 | 3 |

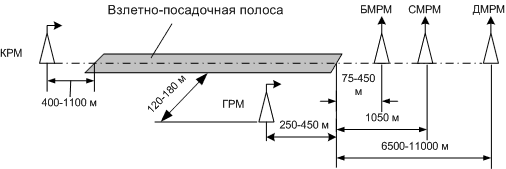

Размещение радиомаяков системы посадки метрового диапазона
Размещение радиомаяков системы посадки метрового диапазона
Диапазоны частот
Курсовой РМ f0 ≈ 110 МГц. Глиссадный РМ f0 ≈ 330 МГц. Маркерные РМ f0 ≈ 75 МГц,

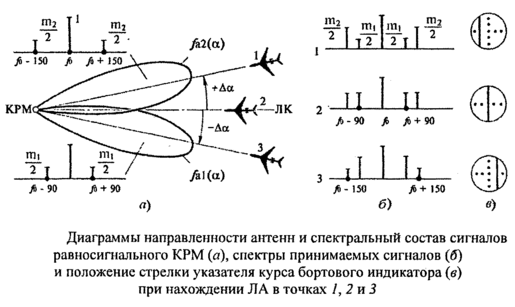

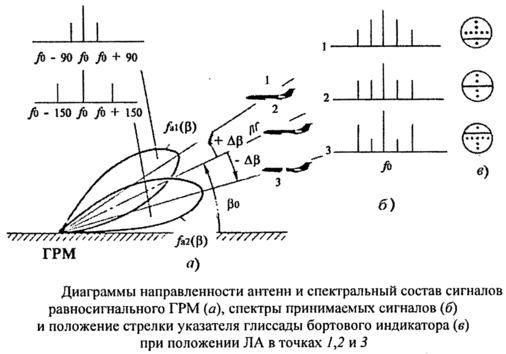

Системы посадки метрового диапазона с равносигнальными маяками
e1(t,) = Em fa1()[1 + m sin1t] sin0t
e2(t,) = Em fa2()[1 + m sin2t] sin0t
ec(t,) = e1(t,) + e2(t,) = Em [fa1() + fa2()] [1 + M1sin1t + M2 sin2] sin0t
M1 = m fa1() / [fa1() + fa2()]; M2 = m fa2() / [fa1() + fa2()];
Разность глубин модуляции (РГМ)
M = M1 – M2 = m [fa1() – fa2()] / [fa1() + fa2()]

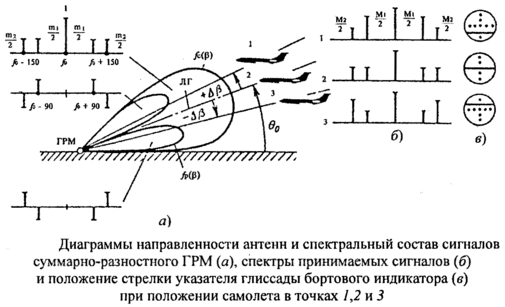

Системы посадки метрового диапазона с суммарно-разностными маяками
ec(t,) = Ec fc()[1 + m1sin1t + m2sin2t]sin0t
eр(t,) = Eр fр()[m1sin1t – m2sin2t]sin0t
M = m Eр fр() / Ec fc(), m = m1 = m2

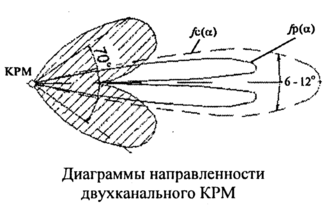

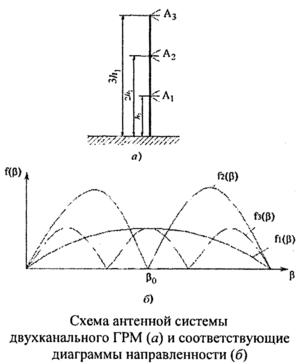

Системы посадки метрового диапазона с двухканальными маяками

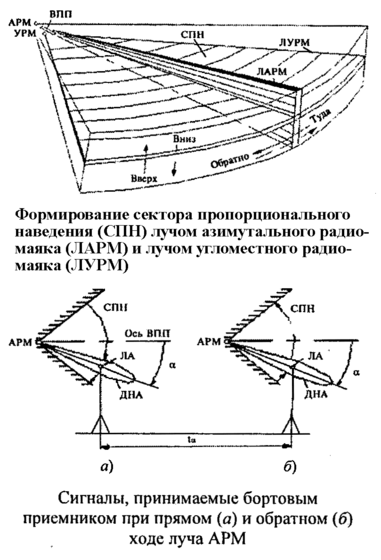

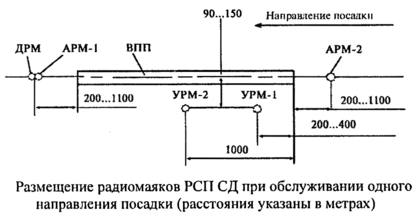

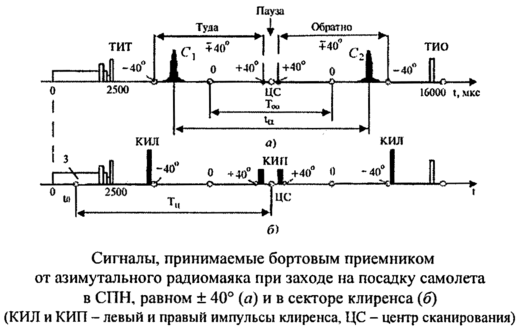

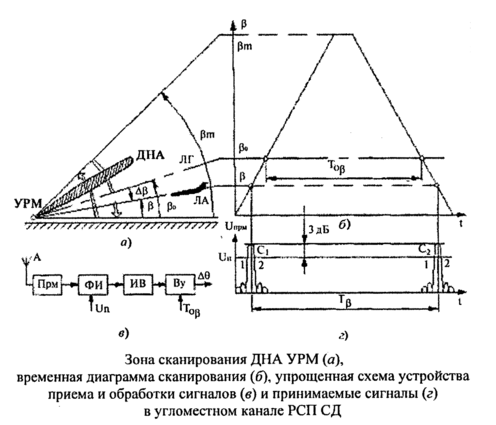

Радиосистемы посадки сантиметрового диапазона (MLS)
Точность измерения текущих угловых координат ЛА - 3 = 0,15 – 0,2
Длина волны = 5,2 – 6 см .
Ширина ДН азимутального и угломестного маяков - 1.
Скорость сканирования 10 – 20/мc
