Системы ближней навигации
Параметр | РСБН | VOR/DME | Tacan | ||
КА | КД | КА | КД | КА*1 | |
Погрешность определения параметра (2) | 0,25 | 200 м | 4,7 (0,5)*2 | 185 м | 4,5 (1)*3 |
Диапазон частот, МГц | 874…935 | 772…813 (запрос) 940…1000 (ответ) | 108…118 | 1025…1150 (запрос) 960…1215 (ответ) | 960…1215 |
Число частотно-кодовых каналов | 88 | 88 | 160 | 252 | 252 |
Пропускная способность, число ЛА | | 100 | | 100 | |
*1 Параметры канала дальности систем VOR/DME и Tacan идентичны.
*2 VOR (DVOR).
*3 Грубая шкала (точная шкала).

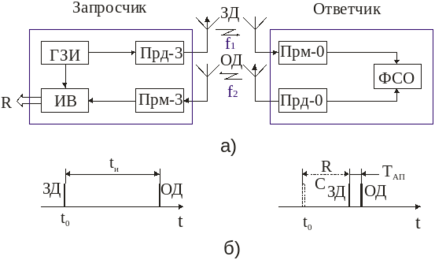

а) Структурная схема канала дальности РСБН, б) Излучаемые и принимаемые сигналы | |

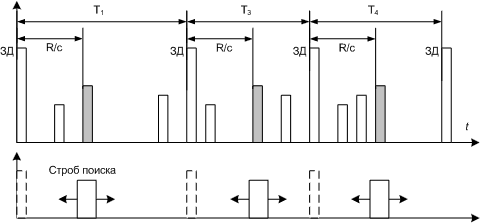

| Временные диаграммы запросных и ответных сигналов, а также сигналов поиска |
Максимальная пропускная способность:
Nла=[1-Kотв(1- tзащ - Fп)]/( Kотв tзащFп),
где Kотв - коэффициент ответов; tзащ - защитный интервал; Fп - частота повторения сигналов запроса.
Канал азимута РСБН

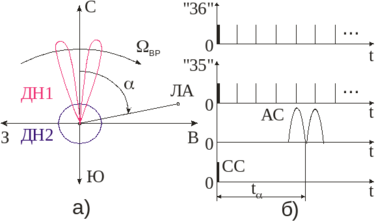

ДН антенн азимутального радиомаяка (АРМ) и сигналы канала азимута, ,
вр = 100 об/м = 600 град/с
Структурная схема цифрового измерителя азимута РСБН
Погрешность измерения азимута импульсным методом
Положение ЛА и отражателя в пределах диаграммы направленности АРМ (а) и результат интерференции азимутального и отраженного сигналов (б)
Погрешностьизмерения

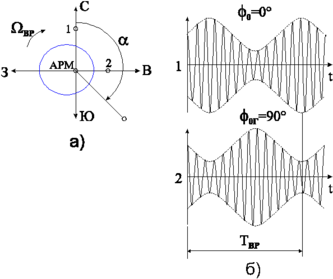

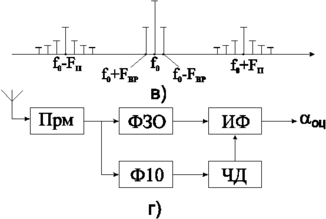

Канал азимута системы VOR (Very-high-frequency Omnidirectional Range)
вр = 30 об/с = 230 рад/с; п = 10 кГц.
Погрешность измерения азимута фазовым методом, вносимая отражающим объектом с коэффициентом отражения kотр << 1
При kотр = 0.1 max = 5,6.
Канал азимута системы DVOR (доплеровской VOR)

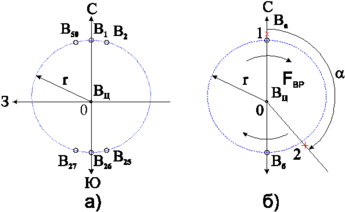

Антенная система доплеровского АРМ (а) и эквивалентная ей антенная система с вращающимися вибраторами Ва и Вб (б), а также изменение поднесущей частоты сигналов, принимаемых в точках 1 и 2 (в)
