30 Операции над числами с фиксированной точкой. Алгоритмы. Реализация.

1. Выполнение операции сложения чисел с фиксированной точкой

Сложение чисел, представленных в прямом коде дает неправильный результат (при сложении положительных и отрицательных чисел).

Для сложения отрицательных чисел используют дополнительное кодирование:

Если x 0 - дополнительный код =прямому коду,

если x < 0, то =2^n-1 - |а| - значимая часть кода, а

=2ⁿ - |а| - это дополнительный код со знаком,

где n- число разрядов, включая знаковый слева,

если x>0,то знаковый разряд =0,

если x<0, то знаковый разряд =1.

Сложение чисел представленных в дополнительном коде

= + , рассмотрим 4 случая:

1. x.0 и y0

Обычное сложение. Правило будет работать, если не будет переполнения, т.е., если |z|<2 ⁿ.

1. x.>0 и y<0

= + =|x|+2^n-1-|y|= а) |x||y|, 2^n-1+(|x|-|y|)

б) |x|<|y|, 2^n-1-(|y|-|x|)

1. x.<0 и y>0 (см. случай 2)

2. x.<0 и y<0

= + =2^n-1-|x|+2^n-1 -|y|=2^n-1+2^n-1 -(|x|+|y|)

z2ⁿ -переполнения нет, если z>2ⁿ, то будет переполнение разрядной сетки.

Переполнение. Оно существует когда результат z>2ⁿ, и не существует когда z2ⁿ. Если было переполнение, то был перенос в знаковый разряд, а из знакового не было, либо наоборот- есть перенос из знаковой части, а в знаковую часть нет переноса - тогда результат неверен. Если одновременно отсутствует или присутствуют переносы в знаковую и из знаковой части , то переполнения нет и результат верен.

Способы определения переполнения.

1. фиксировать переносы в знаковую и из знаковой части. Для этого вводится 2 триггера: Т1 - фиксирует перенос в знаковый разряд, Т2 -фиксирует перенос из знаковой части.

Т1+Т2=Тпер (Триггер переполнения).

1. для x и y отводится под знаковый разряд два разряда. Если совпадают значения знаковых разрядов, то переполнения нет, а если различны, то переполнение есть.

Сложение можно выполнять и в обратном коде

Обратное кодирование

Если а0, то обратный код = прямому,

а<0, то обратный код числа x это а’=2^n-1-1-|a’|

например для n=4 дополнительный код числа «-5»=2³-1-5=2=1010.

Связь обратного и дополнительного кодов: а’+ =1.

Сложение чисел представленных в обратном коде

z’=x’+y’ рассмотрим 4 случая:

1. x>0, y>0, простое сложение

2. x>0, y<0,

z’=|x|+2^n-1-|y|-1= a) 2^n-1+(|x|-|y|)-1, если |x|>|y

б) 2^n-1-(|y|-|x|)-1, если |x|<|y|

в б) результат в обратном коде,

в а) результат неверный, поэтому его надо корректировать с помощью циклического переноса.

Пример: x=5 0101

y=-2 1101

0010

1

0011 - «3» в прямом коде

1. x<0, y>0,см. случай 2

2. x<0, y<0,

z’=x’+y’=2^n-1-|x|-1+2^n-1-|y|-1=2^n-1+[2^n-1-(|x|+|y|)-1]-1 , результат в дополнительном коде , результат также корректируется с помощью циклического переноса.

Пример: x=-5 1010

y= -1 1110

1000

1

1001 - «-6» в обратном коде.

Вычитание чисел в дополнительном и обратном кодах

Операция вычитания сводится к операции сложения за счет того, что вычитаемое число записывается либо в дополнительном, либо обратном кодах.

= - = + (- ),

z’=x’-y’=x’+(-y’).

Микропрограмма и оборудование АЛУ для выполнения операции сложения и вычитания чисел с фиксированной точкой

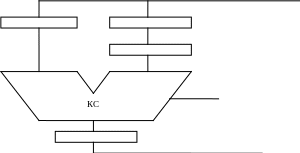

В состав АЛУ входят n-разрядный параллельный комбинационный сумматор-(КС), регистр сумматора RC, входные регистры сумматора RА и RВ, входной регистр АЛУ- R1. Длина всех регистров =длине операндов=n.

Швх

RA RB

R1

+1

RC

Швых

При выполнении операции сложения положительные слагаемые представляются в прямом, а отрицательные - в дополнительном коде и производится сложение двоичных кодов, включая разряды знаков. Если все операнды в дополнительном коде, то и результат тоже в дополнительном коде, если операнды в прямом коде, то и результат в прямом коде.

Из оперативной памяти по входной информационной шине Швх в АЛУ поступают операнды: положительные числа в прямом, а отрицательные в дополнительном кодах. Операнды помещаются в регистр А (RA)-первое слагаемое, и регистр B (RВ)- второе слагаемое. Регистр R1 связан с RВ.

В случае операции сложения второй операнд переписывается в регистр RA без изменения. Если выполняется операция вычитания, то операнд переписывается в RA в обратном коде. Далее, в зависимости от кода операции происходит суммирование операндов RA+RB, либо суммирование с добавлением 1 ( в случае вычитания). Результат операции записывается в регистр суммы РС, он выдается из АЛУ в оперативную память по выходной шине Швых..

При выполнении операции в АЛУ помимо результата операции формируется двухразрядный код признака результата комбинационной схемы ПР, который принимает следующие значения:

Результат операции Признак результата

0 0 0

<0 0 1

>0 1 0

переполнение 1 1

Операция алгебраического вычитания может быть сведена к изменению знака вычитаемого Y и операции алгебраического сложения.

Z=X-Y=X+(-Y)

В этом случае принятый в регистр RB код числа предается инверсно в регистр R1 и при сложении осуществляется подсуммирование 1 в младший разряд сумматора.

Передача информации в регистрах АЛУ производится отдельными микрооперациями:

RA:=Швх (прием 1-ого операнда)

RB:=Швх (прием 2-ого операнда)

если сложение, то RB:=R1 иначе

вычитание RB:= ;

если сложение, то RC:=RА+RВ иначе

вычитание RC:=RА+RВ +1;

если ПР=11,то переполнение, иначе

Швых:=RC (выдача результата);

конец;

Рассмотрим работу программы на примере:

1-ое слагаемое 12₁₀=01100₂

2-ое слагаемое -5₁₀=11011₂ ( т.к. число отрицательное, то в допол. коде)

RA:=01100

RB:=11011

если сложение, то RB:=R1, т.е. RB:=11011, иначе

RB:= , т.е. RB:=00100 (обрат.код числа-5);

если сложение, то RC:=RA+RВ, т.е. 11011

01100 00111₂=7₁₀ , иначе

RC:=RА+RВ+1, т.е. 00100

01100

10000

1
10001₂=17₁₀

Результат при сложении: 12+(-5)=7₁₀=00111₂

Результат при вычитании: 12-(-5)=12+5=17₁₀=10001

1. Выполнение операции умножения над числами с фиксированной точкой

В обычных машинах операцию умножения выполняют, заменяя умножение сложением:

Х-множимое, n

У-множитель, n результат 2n

Тогда z=x+z y раз.

Способы умножения:

• Без ускорения умноженя

• Ускоренное умножение

Существует четыре способа умножения:

1. Умножение чисел, начиная с младших разрядов множителя при сдвиге множимого влево и неподвижной сумме частичных результатов.

Если младший разряд множителя=1, то к сумме частичных произведений прибавляется множимое; если младший разряд множителя =0, то прибавление не делается. Делается сдвиг множимого на каждом шаге на 1 разряд влево, а сумма частичных произведений (промежуточный результат) остается неподвижной. Число сдвигов =N

Пример: x=6

y=5

0000

+0110

0110

+0000

00110

+0110

011110

+0000

0011110 = 30

1. Умножение чисел, начиная с младших разрядов множителя со сдвигом вправо суммы частичных произведений и неподвижном множимом.

Пример: x=6 0110

y=5 0101

0000

0110

0110 

00110

0000

00110 

000110

0110

011110 

0011110

0000

0011110 

00011110 -«30»

1. Умножение чисел, начиная со старших разрядов множителя при сдвиге суммы частичных произведений влево и неподвижном множимом.

x=6

y=5

0110

0101

 0000

0000

+ 0110

 00110

00110

+ 0000

 001100

001100

+ 0110

0011110 = 30

4) Умножение чисел, начиная со старших разрядов множителя при сдвиге множимого вправо и неподвижной сумме частичных произведений.

x=6

y=5

0110

0101

0000

+ 0110

00110

+ 0000

001100

+ 0110

0011110 = 30

Из указанных способов наиболее распространенным является второй способ (меньше оборудования тратится).

Алгоритм умножения целых положительных чисел (чисел в прямом коде):

1. определение знака результата sign(z)= sign(x) sign(y);

2. sign(x)=sign(y)=0;

3. умножение;

4. формирование результата с учетом знака.

Структурная схема АЛУ для выполнения умножения по 2 способу.

С=АВ, А,В - N разрядов

С - 2N разрядов

Рг1- множимое,

РА- либо множимое, либо 0,

Рг2 - множитель,

Рг2, Рг3 -для сдвига множителя,

СМ - сумма частичных произведений,

РВ - для хранения промежуточного результата, который будет участвовать на следующем шаге сложения,

РС - сдвинутая на 1 разряд вправо сумма частичных произведений.

Операнды в АЛУ записываются в прямом коде. Множимое хранится в регистре Рг1, множитель в регистре Рг2. Для осуществления сдвига множителя вправо используется Рг2 и Рг3. Результат операции умножения будет формироваться в регистрах РС и Рг2, в РС- старшая часть, в Рг2 -младшая. Анализ множителя начинается с младшего разряда, т.е. на каждом шаге анализируется нулевой разряд регистра Рг2и после анализа содержимое этого регистра сдвигается вправо на один разряд. Если нулевой разряд регистра Рг2=1, то к промежуточному результату прибавляется множимое, а если в нулевом разряде множителя стоит ноль, то прибавления множимого не происходит. Знак произведения формируется в результате анализа знаков сомножителей. Если сомножители имеют одинаковые знаки, то произведение получается положительным. Если знаки различны - произведение будет отрицательным. После определения знака результат знаковые разряды сомножителей обнуляются, и умножение производится над положительными числами. При выполнении операции умножения используется не модифицированный сдвиг, т.е. при сдвиге промежуточного произведения старший разряд заполняется нулем.
