По масштабам и интенсивности пожары можно подразделить на:

– отдельный пожар, возникающий в отдельном здании (сооружении) или в небольшой изолированной группе зданий;

– сплошной пожар, характеризующийся одновременным интенсивным горением преобладающего числа зданий и сооружений на определенном участке застройки (более 50 %);

– огневой шторм, особая форма распространяющегося сплошного пожара, образующаяся в условиях восходящего потока нагретых продуктов сгорания и быстрого поступления в сторону центра огневого шторма значительного количества свежего воздуха (ветер со скоростью 50 км/ч);

– массовый пожар, образующийся при наличии в местности совокупности отдельных и сплошных пожаров.

Распространение пожаров и превращение их в сплошные пожары при прочих равных условиях определяется плотностью застройки территории объекта. О влиянии плотности размещения зданий и сооружений на вероятность распространения пожара можно судить по ориентировочным данным, приведенным ниже:

Быстрое распространение пожара возможно при следующих сочетаниях степени огнестойкости зданий и сооружений с плотностью застройки: для зданий I и II степени огнестойкости плотность застройки должна быть не более 30 %; для зданий III степени –20%, для зданий IV и V степени – не более 10 %.

Влияние трех факторов (плотности застройки, степени огнестойкости здания и скорости ветра) на скорость распространения огня можно проследить на следующих цифрах:

1) при скорости ветра до 5 м/с в зданиях I и II ступени огнестойкости скорость распространения пожара составляет примерно 120 м/ч; в зданиях IV степени огнестойкости –примерно 300 м/ч, а в случае сгораемой кровли до 900 м/ч; 2) при скорости ветра до 15 м/с в зданиях I и II степени огнестойкости скорость распространения пожара достигает 360 м/с.

Средства локализации и тушения пожаров. К основным видам техники, предназначенной для защиты различных объектов от пожаров, относятся средства сигнализации и пожаротушения.

Пожарная сигнализация должна быстро и точно сообщать о пожаре с указанием места его возникновения. Наиболее надежной системой

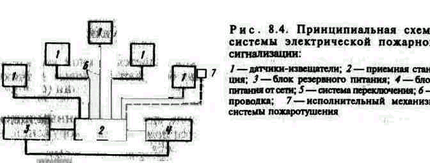

пожарной сигнализации является электрическая пожарная сигнализа­ция- Наиболее совершенные виды такой сигнализации дополнительно обеспечивают автоматический ввод в действие предусмотренных на объекте средств пожаротушения. Принципиальная схема электриче­ской системы сигнализации представлена на рис. 8.4. Она включает пожарные извещатели, установленные в защищаемых помещениях и включенные з сигнальную линию; приемно-контрольную станцию, источник питания, звуковые и световые средства сигнализации, а также автоматические установки пожаротушения и дымоудаления.

Надежнисть алектрической системы сигнализации обеспечивается тем, чти все ее алсменты и связи между ними постоянно находятся под напряжением. Этим обеспечивается исуществление постоянного кон­троля за исправностью установки.

Важнейшим элементом системы сигнализации являются пожарные извещатели, которые преобразуют физические параметры, характери­зующие пожар, в электрические сигналы. По способу приведения в действие извещатели подразделяют на ручные и автоматические. Руч­ные извещатели выдают в линию связи электрический сигнал опреде­ленной формы в момент нажатия кнопки. Автоматические пожарные извещатели включаются при изменении параметров окружающей сре­ды в момент возникновения пожара. В зависимости от фактора, вызывающего срабатывание датчика, извещатели подразделяются на тепловые, дымовые, световые и комбинированные. Наибольшее рас­пространение получили тепловые нзвещатели, чувствительные элемен­ты которых могут быть биметаллическими, термопарными, полуп­роводниковыми.

Дымовые пожарные извещатели, реагирующие на дым, имеют в качестве чувствительного элемента фотоэлемент или ионизационные камеры, а также дифференциальное фотореле. Дымовые извещатели бывают двух типов: точечные, сигнализирующие о появлении дыма в месте их установки, и линейно-объемные, работающие на принципе затенения светового луча между приемником и излучателем.

Световые пожарные извещатели основаны на фиксации различных составных частей спектра открытого пламени. Чувствительные элементы таких датчиков реагируют на ультрафиолетовую или инфракрасную область спектра оптического излучения.

Инерционность первичных датчиков является важной характеристикой. Наибольшей инерционностью обладают тепловые датчики, наименьшей –световые.

Комплекс мероприятий, направленных на устранение причин возникновения пожара и создание условий, при которых продолжение горения будет невозможным, называется пожаротушением.

Для ликвидации процесса горения необходимо прекратить подачу в зону горения либо горючего, либо окислителя, или уменьшить подвод теплового потока в зону реакции. Это достигается:

– сильным охлаждением очага горения или горящего материала с помощью веществ (например воды), обладающих большой теплоемкостью;

– изоляцией очага горения от атмосферного воздуха или снижением концентрации кислорода в воздухе путем подачи в зону горения инертных компонентов;

– применением специальных химических средств, тормозящих скорость реакции окисления;

– механическим срывом пламени сильной струёй газа или воды;

– созданием условий огнепреграждения, при которых пламя распространяется через узкие каналы, сечение которых меньше тушащего диаметра.

Для достижения вышеуказанных эффектов в настоящее время в качестве средств тушения используют:

– воду, которая подается в очаг пожара сплошной или распыленной струёй;

– различные виды пен (химическая или воздушно-механическая), представляющих собой пузырьки воздуха или углекислого газа, окруженные тонкой пленкой воды;

– инертные газовые разбавители, в качестве которых могут использоваться: углекислый газ, азот, аргон, водяной пар, дымовые газы и т. д.;

– гомогенные ингибиторы – низкокипящие галогеноуглеводороды;

– гетерогенные ингибиторы – огнетушащие порошки;

– комбинированные составы.

Вода является наиболее широко применяемым средством тушения.

Обеспечение предприятий и регионов необходимым объемом воды для пожаротушения обычно производится из общей (городской) сети водопровода или из пожарных водоемов и емкостей. Требования к системам противопожарного водоснабжения изложены в СНиП 2.04.02–84 «Водоснабжение. Наружные сети и сооружения» и в СНиП 2.04.01–85 «Внутренний водопровод и канализация зданий».

Противопожарные водопроводы принято подразделять на водопроводы низкого и среднего давления. Свободный напор при пожаротушении в водопроводной сети низкого давления при расчетном расходе должен быть не менее 10 м от уровня поверхности земли, а требуемый для пожаротушения напор воды создается передвижными насосами, устанавливаемыми на гидранты. В сети высокого давления должна обеспечиваться высота компактной струи не менее 10 м при полном расчетном расходе воды и расположении ствола на уровне наивысшей точки самого высокого здания. Системы высокого давления более дорогие вследствие необходимости использовать трубопроводы повышенной прочности, а также дополнительные водонапорные баки на соответствующей высоте или устройства насосной водопроводной станции. Поэтому системы высокого давления предусматривают на промышленных предприятиях, удаленных от пожарных частей более чем на 2 км, а также в населенных пунктах с числом жителей до 500 тыс. человек.

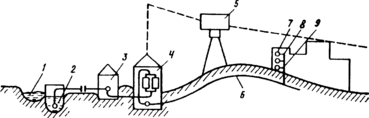

Рис.8.5. Схема объединенного водоснабжения:

1–источник воды; 2–водоприемник; 3–станция первого подъема; 4–водоочистные сооружения и станция второго подъема; 5–водонапорная башня; 6–магистральные линии; 7– потребители воды; 8–распределительные трубопроводы; 9–вводы в здания

Принципиальная схема устройства системы объединенного водоснабжения показана на рис 8.5. Вода из естественного источника поступает в водоприемник и далее насосами станции первого подъема подается в сооружение на очистку, затем по водоводам в пожарорегулирующее сооружение (водонапорную башню) и далее по магистральным водопроводным линиям к вводам в здания. Устройство водонапорных сооружений связано с неравномерностью потребления воды по часам суток. Как правило, сеть противопожарного водопровода делают кольцевой, обеспечивающей две линии подачи воды и тем самым высокую надежность водообеспечения.

Нормируемый расход воды на пожаротушение складывается из расходов на наружное и внутреннее пожаротушение. При нормировании расхода воды на наружное пожаротушение исходят из возможного числа одновременных пожаров в населенном пункте, возникающих в течение трех смежных часов, в зависимости от численности жителей и этажности зданий (СНиП 2.04.02–84). Нормы расхода и напор воды во внутренних водопроводах в общественных, жилых и вспомогательных зданиях регламентируются СНиП 2.04.01–85 в зависимости от их этажности, длины коридоров, объема, назначения.

Рис.8.7. Дренчерная головка

1–корпус; 2–дуга; 3–дефлектор; 4– розетка

Для пожаротушения в помещениях используют автоматические огнегасительные устройства. Наиболее широкое распространение получили установки, которые в качестве распределительных устройств используют спринклерные (рис. 8.6) или дренчерные (рис. 8.7) головки.

Спринклерная головка–это прибор, автоматически открывающий выход воды при повышении температуры внутри помещения, вызванной возникновением пожара. Спринклерные установки включаются автоматически при повышении температуры среды внутри помещения до заданного предела. Датчиком является сама спринклерная головка, снабженная легкоплавким замком, который расплавляется при повышении температуры и открывает отверстие в трубопроводе с водой над очагом пожара. Спринклерная установка состоит из сети водопроводных питательных и оросительных труб, установленных под перекрытием. В оросительные трубы на определенном расстоянии друг от друга ввернуты спринклерные головки. Один спринклер устанавливают на площади 6–9 м² помещения в зависимости от пожарной опасности производства. Если в защищаемом помещении температура воздуха может опускаться ниже +4 ° С, то такие объекты защищают воздушными спринклерными системами, отличающимися от водяных тем, что такие системы заполнены водой только до контрольно-сигнального устройства, распределительные трубопроводы, расположенные выше этого устройства в неотапливаемом помещении, заполняются воздухом, нагнетаемым специальным компрессором.

Дренчерные установки (см. рис. 8.7) по устройству близки к спринклерным и отличаются от последних тем, что оросители на распределительных трубопроводах не имеют легкоплавкого замка и отверстия постоянно открыты. Дренчерные системы предназначены для образования водяных завес, для защиты здания от возгорания при пожаре в соседнем сооружении, для образования водяных завес в помещении с целью предупреждения распространения огня и для противопожарной защиты в условиях повышенной пожарной опасности. Дренчерная система включается вручную или автоматически по сигналу автоматического извещателя о пожаре с помощью контрольно-пускового узла, размещаемого на магистральном трубопроводе.

В спринклерных и дренчерных системах могут применяться и воздушно-механические пены. Основным огнегасительным свойством пены является изоляция зоны горения путем образования на поверхности горящей жидкости паронепроницаемого слоя определенной структуры и стойкости. Состав воздушно-механической пены следующий: 90 % воздуха, 9,6 % жидкости (воды) и 0,4 % пенообразующего вещества. Характеристиками пены, определяющими ее огнегасящие свойства, являются стойкость и кратность. Стойкость–это способность пены сохраняться при высокой температуре во времени; воздушно-механическая пена имеет стойкость 30–45 мин, кратность – отношение объема пены к объему жидкости, из которой она получена, достигающая 8–12.

Получают пену в стационарных, передвижных, переносных устройствах и ручных огнетушителях. В качестве пожаротушащего вещества широкое распространение получила пена следующего состава: 80 % углекислого газа, 19,7 % жидкости (воды) и 0,3 % пенообразующего вещества. Кратность химической пены обычно равна 5, стойкость около 1 ч.

8.4. ЛИКВИДАЦИЯ ПОСЛЕДСТВИЙ ЧС

Ликвидация чрезвычайной ситуации осуществляется силами и средствами предприятий, учреждений и организаций независимо от их организационно-правовой формы, органов местного самоуправления, органов исполнительной власти субъектов РФ, на территории которых сложилась чрезвычайная ситуация, под руководством соответствующих комиссий по чрезвычайным ситуациям.
