Декларация безопасности действующего промышленного объекта с особо опасными производствами является обязательным документом, который разрабатывается организацией собственными силами (или организацией, имеющей лицензию на такой вид работ) и представляется в органы Госгортехнадзора России при получении лицензии на осуществление промышленной деятельности, связанной с повышенной опасностью производств.

8.2. УСТОЙЧИВОСТЬ ПРОМЫШЛЕННЫХ ОБЪЕКТОВ

Под устойчивостью работы промышленного объекта понимают способность объекта выпускать установленные виды продукции в объемах и номенклатуре, предусмотренных соответствующими планами в условиях ЧС, а также приспособленность этого объекта к восстановлению в случае повреждения. Для объектов, не связанных с производством материальных ценностей (транспорта, связи, линий электропередач и т. п.) устойчивость определяется его способностью выполнять свои функции. Под устойчивостью технической системы понимается возможность сохранения ею работоспособности при ЧС.

Повышение устойчивости технических систем и объектов достигается главным образом организационно-техническими мероприятиями, которым всегда предшествует исследование устойчивости конкретного объекта.

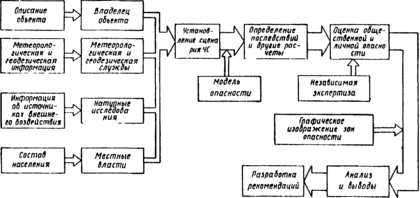

Рис. 8.1. Примерная схема оценки опасности промышленного объекта

На первом этапе исследования анализируют устойчивость и уязвимость его элементов в условиях ЧС, а также оценивают опасность выхода из строя или разрушения элементов или всего объекта в целом. На этом этапе анализируют:

– надежность установок и технологических комплексов;

– последствия аварий отдельных систем производства;

– распространение ударной волны по территории предприятия при взрывах сосудов, коммуникаций, ядерных зарядов и т. п.;

– распространение огня при пожарах различных видов;

– рассеивание веществ, высвобождающихся при ЧС;

– возможность вторичного образования токсичных, пожаро- и взрывоопасных смесей и т. п.

Примерная схема оценки опасности промышленного объекта представлена на рис. 8.1. Оценка может проводиться с применением различных методов анализа повреждений и дефектов, в том числе и с построением дерева отказов и дерева событий.

На втором этапе исследования разрабатывают мероприятия по повышению устойчивости и подготовке объекта к восстановлению после ЧС. Эти мероприятия составляют основу плана-графика повышения устойчивости объекта. В плане указывают объем и стоимость планируемых работ, источники финансирования, основные материалы и их количество, машины и механизмы, рабочую силу, ответственных исполнителей, сроки выполнения и т. д.

Исследование устойчивости функционирования объекта начинается задолго до ввода его в эксплуатацию. На стадии проектирования это в той или иной степени делает проектант. Такое же исследование объекта проводится соответствующими службами на стадии технических, экономических, экологических и иных видов экспертиз. Каждая реконструкция или расширение объекта также требует нового исследования устойчивости. Таким образом, исследование устойчивости – это не одноразовое действие, а длительный, динамичный процесс, требующий постоянного внимания со стороны руководства, технического персонала, служб гражданской обороны.

Любой промышленный объект включает наземные здания и сооружения основного и вспомогательного производства, складские помещения и здания административно-бытового назначения. В зданиях и сооружениях основного и вспомогательного производства размещается типовое технологическое оборудование, сети газо-, тепло-, электроснабжения. Между собой здания и сооружения соединены сетью внутреннего транспорта, сетью энергоносителей и системами связи и управления. На территории промышленного объекта могут быть расположены сооружения автономных систем электро- и водоснабжения, а также отдельно стоящие технологические установки и т. д. Здания и сооружения возводятся по типовым проектам, из унифицированных материалов. Проекты производств выполняются по единым нормам технологического проектирования, что приводит к среднему уровню плотности застройки (обычно 30–60 %). Все это дает основание считать, что для всех промышленных объектов, независимо от профиля производства и назначения, характерны общие факторы, влияющие на устойчивость объекта и подготовку его к работе в условиях ЧС.

На работоспособность промышленного объекта оказывают негативное влияние специфические условия и прежде всего район его расположения. Он определяет уровень и вероятность воздействия опасных факторов природного происхождения (сейсмическое воздействие, сели, оползни, тайфуны, цунами, число гроз, ливневых дождей и т. д.). Поэтому большое внимание уделяется исследованию и анализу района расположения объекта. При этом выясняются метеорологические условия района (количество осадков, направление господствующих ветров, максимальная и минимальная температура самого жаркого и самого холодного месяца; изучается рельеф местности, характер грунта, глубина залегания подпочвенных вод, их химический состав. На устойчивость объекта влияют: характер застройки территории (структура, тип, плотность застройки), окружающие объект смежные производства, транспортные магистрали, естественные условия прилегающей местности (лесные массивы – источники пожаров, водные объекты–возможные транспортные коммуникации, огнепреградительные зоны и в то же время источники наводнений и т. п.).

Район расположения может оказаться решающим фактором в обеспечении защиты и работоспособности объекта в случае выхода из строя штатных путей подачи исходного сырья или энергоносителей. Например, наличие реки вблизи объекта позволит при разрушении железнодорожных или трубопроводных магистралей осуществить подачу материалов, сырья и комплектующих водным транспортом.

При изучении устойчивости объекта дают характеристику зданиям основного и вспомогательного производства, а также зданиям, которые не будут участвовать в производстве основной продукции в случае ЧС. Устанавливают основные особенности их конструкции, указывают технические данные, этажность, длину и высоту, вид каркаса, стеновые заполнения, световые проемы, кровлю, перекрытия, степень износа, огнестойкость здания, число рабочих и служащих, одновременно находящихся в здании (наибольшая рабочая смена), наличие встроенных в здание и вблизи расположенных убежищ, наличие в здании средств эвакуации и их пропускная способность.

При оценке внутренней планировки территории объекта определяется влияние плотности и типа застройки на возможность возникновения и распространения пожаров, образования завалов входов в убежища и проходов между зданиями. Особое внимание обращается на участки, где могут возникнуть вторичные факторы поражения. Такими источниками являются: емкости с ЛВЖ и СДЯВ, склады ВВ и взрывоопасные технологические установки; технологические коммуникации, разрушение которых может вызвать пожары, взрывы и загазованность, склады легковоспламеняющихся материалов, аммиачные установки и др. При этом прогнозируются последствия следующих процессов:

– утечки тяжелых и легких газов или токсичных дымов;

– рассеивания продуктов сгорания во внутренних помещениях;

– пожары цистерн, колодцев, фонтанов;

– нагрева и испарения жидкостей в бассейнах и емкостях;

– воздействие на человека продуктов горения и иных химических веществ;

– радиационного теплообмена при пожарах;

– взрывов паров ЛВЖ;

– образования ударной волны в результате взрывов паров ЛВЖ, сосудов, находящихся под давлением, взрывов в закрытых и открытых помещениях;

– распространение пламени в зданиях и сооружениях объекта и т. п. Технологический процесс изучается с учетом специфики производства на время ЧС (изменение технологии, частичное прекращение производства, переключение на производство новой продукции и т. п.). Оценивается минимум и возможность замены энергоносителей; возможность автономной работы отдельных станков, установок и цехов объекта; запасы и места расположения СДЯВ, ЛВЖ и горючих веществ; способы безаварийной остановки производства в условиях ЧС. Особое внимание уделяется изучению систем газоснабжения, поскольку разрушение этих систем может привести к появлению вторичных поражающих факторов.

При исследовании систем управления производством на объекте изучают расстановку сил и состояние пунктов управления и надежности узлов связи; определяют источники пополнения рабочей силы, анализируют возможности взаимозаменяемости руководящего состава объекта.

8.3. ПРОГНОЗИРОВАНИЕ ПАРАМЕТРОВ ОПАСНЫХ ЗОН

Оценка зон воздействия при разгерметизации емкостей и сосудов. Аварийная разгерметизация оборудования для хранения, транспортирования и переработки веществ, находящихся в газообразном и жидком состоянии, приводит к выбросу содержимого аппаратов в окружающую среду. Размеры образующихся при этом опасных зон существенным образом зависят от физико-химических свойств поступающих в атмосферу веществ, условий их хранения в емкостях и т. д.

Рассмотрим способы хранения веществ в жидком состоянии.

Вещества, у которых критическая температура существенно ниже температуры окружающей среды, хранят в специальных теплоизолированных резервуарах (криогенных резервуарах с высокоэффективной вакуумно-порошковой теплоизоляцией) в сжиженном состоянии [сжиженный природный газ (СПГ), водород, кислород, азот и т. д.]. Пары этих веществ, неизбежно образующиеся при таком способе хранения, либо снова сжижаются, либо сбрасываются в атмосферу. При разгерметизации такого сосуда к жидкости из окружающей среды поступает тепловой поток, что приводит к немедленному вскипанию жидкости и переходу ее в газообразное состояние. Интенсивность процесса парообразования пропорциональна скорости подвода теплоты, которая, в свою очередь, зависит от условий теплообмена криогенной жидкости с атмосферой и подстилающей поверхностью, на которую произошел пролив.

Вещества, у которых критическая температура больше температуры окружающей среды, а температура кипения меньше, тоже хранятся в жидком состоянии, причем в отличие от веществ первой группы для ожижения их необходимо только сжать (СПГ, пропан, бутан, аммиак, хлор и т. д.). При разгерметизации емкости и потери давления в ней часть жидкости мгновенно испаряется, а оставшаяся охлаждается до температуры кипения при атмосферном давлении. Так, пропан может храниться при температуре 26,9 °С и давлении 1 МПа. После разгерметизации резервуара и падении давления до атмосферного температура оставшейся (неиспарившейся) жидкости будет –42,1°С. Неиспарившаяся жидкость может разлиться по подстилающей поверхности, и дальнейший процесс испарения будет происходить за счет притока теплоты из окружающей среды.

Вещества, у которых критическая температура и температура кипения больше температуры окружающей среды, находятся при атмосферном давлении в жидком состоянии. При поступлении таких веществ в атмосферу интенсивность процесса испарения определяется разностью парциальных давлений пара над поверхностью жидкости и в окружающей среде. Так как температура окружающей среды может лежать в широком диапазоне –40...+50 °С (т. е. переменна для различных территорий и времен года), то одно и то же вещество можно отнести к этой или предыдущей группе. Так, температура кипения бутана при атмосферном давлении около 0° С, поэтому при отрицательных температурах окружающей среды бутан находится в жидком состоянии, а при положительных – в газообразном.

Таким образом, в зависимости от термодинамического состояния жидкости, находящейся в сосуде, возможны три пути протекания процесса при его разгерметизации:

–при больших энергиях перегрева жидкости или сжатых газов (паров) жидкость может полностью переходить во взвешенное мелкодисперсное и парообразное состояние с образованием взрывоопасных смесей;

–при низких энергетических параметрах жидкости происходит спокойный ее пролив на твердую поверхность, а испарение осуществляется путем теплоотдачи от твердой поверхности;

–промежуточный режим, когда в начальный момент происходит резкое вскипание жидкости с образованием мелкодисперсной фракции, а затем наступает режим свободного испарения с относительно низкими скоростями.

Для определения размеров зон воздействия необходимо вначале спрогнозировать, какое количество жидкости или газа поступит в окружающую среду при том или ином виде аварии. Приближенно количество мгновенно испарившейся жидкости

т =(HT-HX)/rx
