Понятие системы цифровой обработки сигналов. Цифровые фильтры.

Процессор цифровой обработки сигнала (ПЦОС/DSP) это процессор, работающий с сигналами.

Преимущества цифровой обработки сигналов:

1) программируемость.

2) надежность и возможность повторного решения.

3) сущ приложения, которые могут быть реализованы только с помощью ПЦОС (получение линейной фазочастотной характеристики, сжатие данных)

Типичная система ЦОС:

Особенности:

1) Умножение со сложением выполняются за 1 такт (быстрее).

2) Дополнительное АЛУ для распараллеливания процесса вычисления.

3) Во многих ПЦОС используется модифицированная гарвардская архитектура(2 памяти для программы и данных, исп для работы в реальном времени. Достоинства – высокая производительность, недостатки – в 2 раза больше контактов, что увеличивает стоимость).

Область применения ПЦОС(недорогая технология):

1) Высококачественные музыкальные системы.

2) Игрушки (лают, разговаривают, реагируют на команды).

3) Видео телефоны (сжатие- восстановление изображения)

4) Модемы.

5) Телефония.

6) Трехмерная графика. (моделирование и Вирт реальность).

7) Обработка изображения (зрение робота, распознавание объектов)

Процессорное семейство TMS 320.

1. С фиксированной точкой: от -2^15 до 2^15.

2. С плавающей точкой: от -2^128 до 2^128.

Процессор 32-х разрядный, предназначенный для параллельной обработки данных.

С80БС82 – имеют главный RISC процессор и 4 дополнительных ПЦОС.

Фильтрация.

Основные типы фильтров:

1) Низкочастотные – Пропускающие только низкие частоты.

2) Высокочастотные – попускают только высокие частоты.

3) Полосовые – пропускают только определенный диапазон частот

4) Полосовые (режекторные) – пропускают все частоты, кроме определенного диапозона.

Фильтры могут быть аналоговыми и цифровыми.

Критерии пропускной способности фильтров.

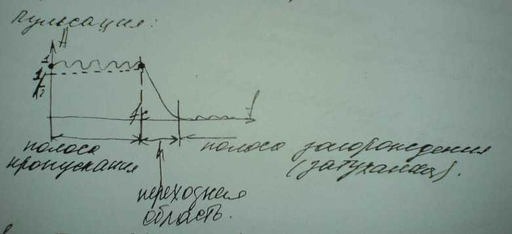

1. Пульсации в полосе пропускания.

2. Скорость спада в переходной области.

3. Затухание в полосе заграждения.

4. Фазо-частотная характеристика.

f_с – значение частоты, при котором коэффициент передачи уменьшается до от его исходной величины, и называется точной 3 дб, т.е

Цифровые фильтры.

- реализуются программно, в частности с помощью ПЦОС.

Основные компоненты:

x(n) – вх сигнал цифрового фильтра. Последовательность дискретных значений, полученных в результате дискретизации вх сигнала, при этом частота дискретизации должна соответствовать критерию Найквиста.

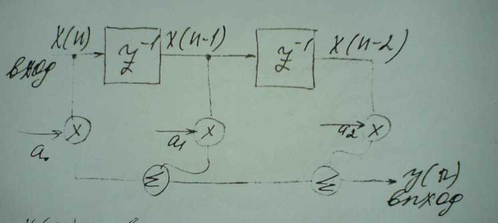

z ^-1 - это элемент единичной задержки. Вых сигнал в блоках задержки называется ветвями и эти сигналы умнож. на коэффициенты a₀, a₁ и a₂ … Называемый масштабным коэффициентами или весами.

Все полученные произведения суммируются.

Y(n) получаем в результате на выходе.

Y(n)=a0x(n)+a1x(n-1)+a2x(n-2)/

В этом примере фильтр имеет три ветви. А0, а1 и а2 зависят от типа фильтра и его характеристики.

Цифровые фильтры характеризуются импульсной переходной характеристикой - это сигнал, полученный в результате реакции на вх. Единичный импульс в момент времени t=0.

В зависимости от типа импульсной переходной характеристики разделяют 2 основных типа фильтра:

1) КИХ – фильтр, с конечной или (FIR) импульсной характеристикой.

2) Фильтры с бесконечной импульсной характеристикой – БИГ-фильтры(IIR) – это фильтры у которых сигнал вычисляется не только по входу, а учитывается предыдущее значение выходного сигнала (с обратными связями)

Св-ва фильтров БИХ:

1)+ из-за наличия обратной связи эти фильтры могут быть неустойчивы.

2)+ импульсная характеристика содержит бесконечное число выборок для единичного импульсного входного сигнала.

3)+ имеет большую скорость спада в переходной области, при том же числе ветвей, что и КИХ.

4)- нелинейность ФЧХ.

У КИХ фильтров линейная ФЧХ получается при симметричных коэффициентах фильтров относительно центральной ветви.
