Московский Государственный Технический Университет

имени Н.Э.Баумана

КАФЕДРА СМ-11

Отчет по лабораторной работе №2

по курсу

«Основы электронных устройств »

«Расчет передаточных функций по постоянному току и расчет режима по постоянному току с помощью программы Microcap»

Выполнил: Прокудин В.Д.

СМ11-31

Преподаватель: Шилкин Д.А.

Москва, 2016 г.

Теоретическая часть

Цель работы: Освоить методы расчета передаточных функций по постоянному току и расчета режима по постоянному току.

1 Расчет передаточных функций по постоянному току (DC Analysis)

В режиме DC Analysis рассчитываются передаточные характеристики по постоянному току. К входам цепи подключаются один или два независимых источников постоянного напряжения или тока. В качестве выходного сигнала может рассматриваться разность узловых потенциалов или ток через ветвь, в которую включен резистор. При расчете режима DC программа «закорачивает» индуктивности, исключает конденсаторы и затем рассчитывает режим по постоянному току при нескольких значениях входных сигналов.

2 Расчет режима по постоянному току (Dynamic DC)

По команде Analysis>Dynamic DC производится расчет режима по постоянному току и его отображение на чертеже схемы.

Практическая часть

Задание №1

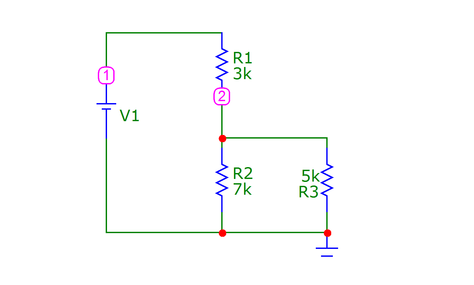

Исследование неидеального резистивного делителя, показанного на рисунке.

1.1)Аналитически вывести формулу для расчета напряжения в средней точке делителя при условии, что R3 отсутствует (случай идеального резистивного делителя).

U=U1+U2=I1*R1+I2*R2 - сумма падений напряжений

I1=I2=I

U=I*(R1+R2) => I=U/(R1+R2)

U1=I*R1=U*R1/(R1+R2)

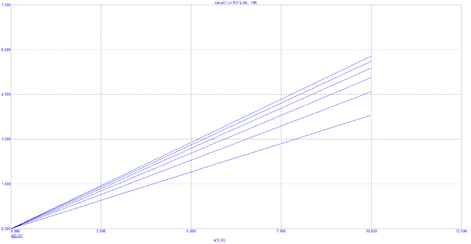

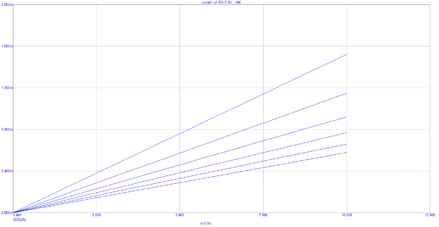

1.2)Построить зависимость тока, протекающего через резистор R3, от напряжения источника питания V1. С помощью многовариантного анализа определить, как сопротивление резистора R3 влияет на эту зависимость.

Благодаря многовариантному анализу делаем вывод о характере влияния R3 на зависимость тока через этот резистор от напряжения V1. При одних и тех же значениях напряжения увеличение сопротивления приводит к уменьшению тока, протекающего через резистор(Верхний график R3=2.5K, нижний R3=10k)

1.3)Построить зависимость напряжения в средней точке делителя от напряжения источника питания V1. С помощью многовариантного анализа определить, как сопротивление резистора R3 влияет на эту зависимость.

Отмечаем, что при одинаковом значении V1 и увеличении значения R3 также увеличивается значение V2.

Задание №2

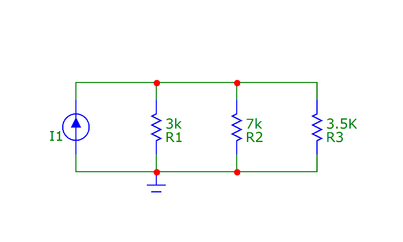

Исследование источника тока.

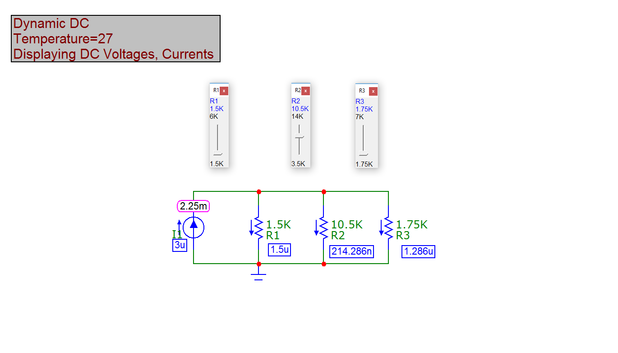

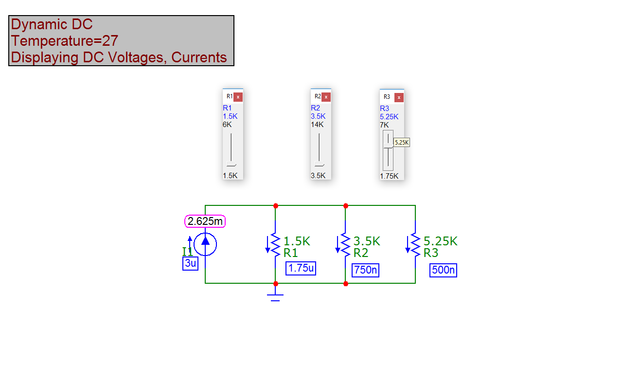

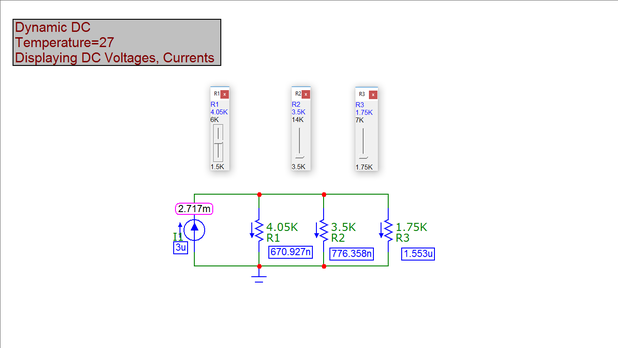

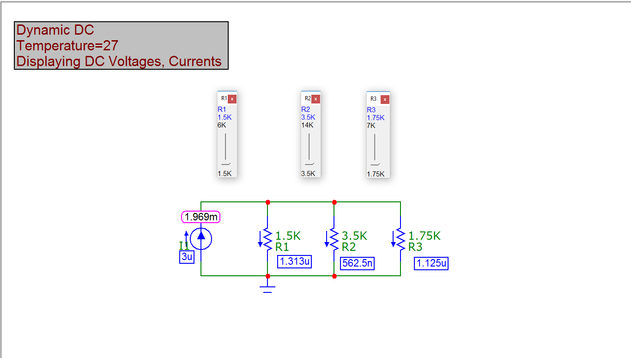

Определить, как сопротивления резисторов влияют на выходной ток источника

Примечательно то, что при увеличении значения R какого-либо из резисторов, ток, текущий через него уменьшается, однако возрастает ток, проходящий через два других сопротивления.

Задание №3

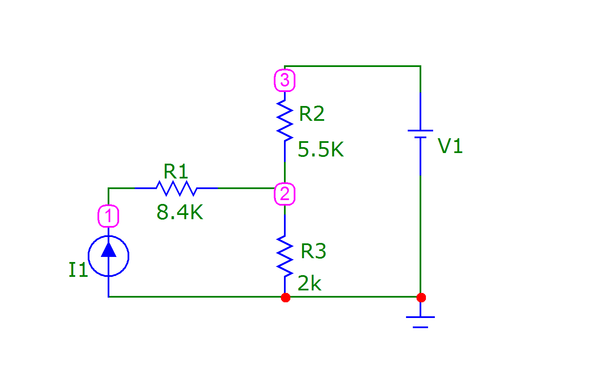

Моделирование схемы.

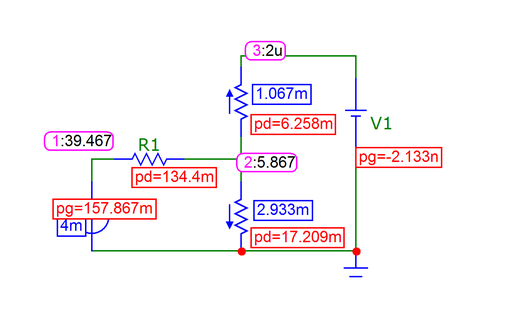

3.2 С помощью моделирования определить токи, протекающие через резисторы, мощность, выделяющуюся на резисторах и отдающую источниками, напряжение в узле №2.

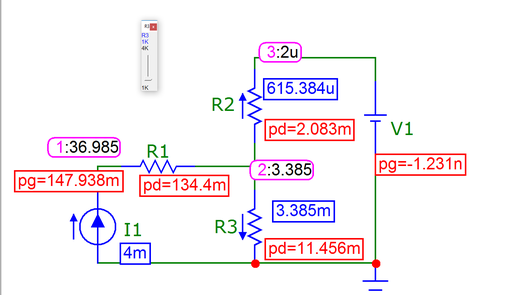

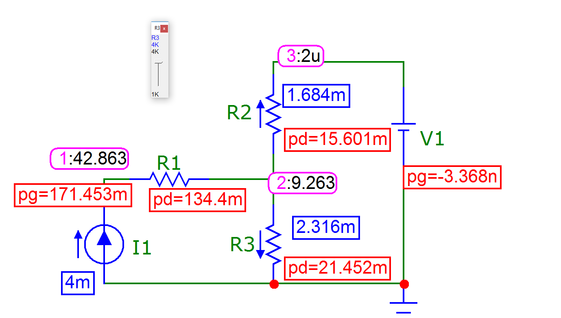

3.3 Изменяя сопротивление резистора R3 (при помощи движка), определить как оно влияет на указанные в 2.2 значения.

Варьируя R3 видим, что при увеличении параметра сопротивления увеличиваются также: ток через R2, напряжение в узлах 1 и 2, мощность, выделяемая на резисторах 2 и 3, отдающее напряжение I1, а также увеличивается отдающее напряжение V1.
