Рисунок Ж.2 – Кран РДК-250
Таблица Ж.3 - Технические характеристики крана РДК- 250
| Грузоподъемность максимальная | 25 т |
| Длина стрелы основная | 14 м |
| Длина стрелы максимальная | 32,75 м |
| Грузоподъемность на гуське | 5 т |
| Длина гуська | 5 м |
| Высота подъема максимальная | 36 м |
| Скорость подъема-опускания | 5 м/мин |
Продолжение таблицы Ж.1
| Скорость передвижения | 1 км/ч |
| Частота вращения поворотной части | 0,3 – 1 об/мин |
| Радиус поворота хвостовой части | 4,44 м |
| Емкость грейфера | 2,5 м |
Рисунок Ж.2 – Грузовые характеристики крана РДК-250
Приложение з. Автосамосвал “МАЗ 651705”

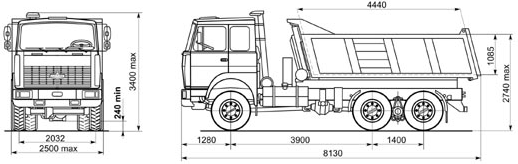

Рисунок З.1 – габаритная схема а/м “МАЗ 651705”
Таблица З.1 – Характеристики а/м “МАЗ 651705”
| Наименование характеристики | |
| Колесная формула | 6х6 |
| Допустимая полная масса а/м, кг | 33000 |
| Масса снаряженного а/м, кг | 13850 |
| Допустимая грузоподъемность а/м, кг | 19000 |
| Объем платформы | 10,5 |
| Двигатель | ЯМЗ-238ДЕ2 (ЕВРО-2) |
| Мощность двигателя кВт (л.с.) | 243 (330) |
| Максимальная скорость, км/ч | 74 |
ПРИЛОЖЕНИЕ К. АВТОКРАН LIEBHERR LTM 1160
Максимальная грузоподъемность 160 тон при вылете 3 м
Телескопическая стрела 13,2 - 62 м
Удлинитель стрелы (гусек) 22 м
Двигатель/мощность двигатель Либхерр / 370 кВт
Привод / рулевое управление 10 x 8 x 10
Скорость передвижения 80 км/ч
Вес в транспортном положении 60 т
Общий вес противовеса 46,5 т

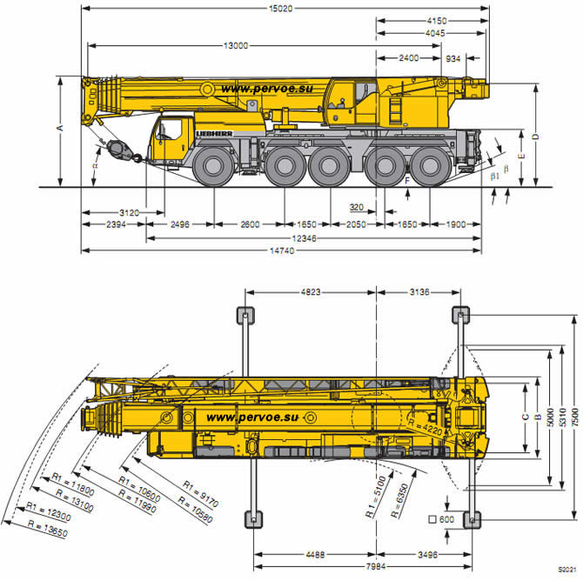

Рисунок К.1- Автокран LIEBHERR LTM 1160

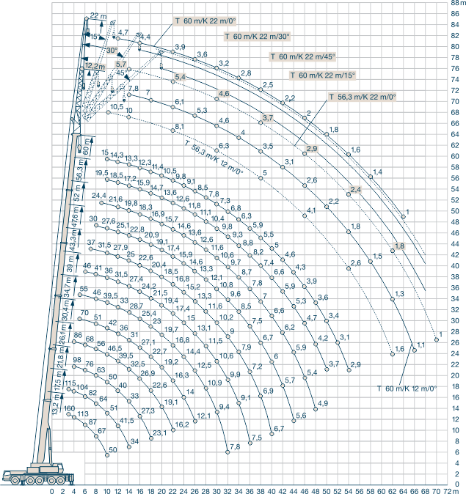

Рисунок К.2- Грузовысотная характеристика автокрана LIEBHERR LTM 1160
Перечень чертежей:
Лист 1. Варианты моста. Варианты № 1 – 2.
Лист 2. Варианты моста. Варианты № 3 – 4.
Лист 3. Общий вид моста.
Лист 4. Конструкция береговой опоры. Сборочный чертеж береговой опоры №5.
Лист 5. Конструкция береговой опоры. Опалубочный и арматурный чертежи столба, ростверка. Каркасы К-1, К-2, К-3.
Лист 6. Конструкция промежуточной опоры. Сборочный чертеж
промежуточной опоры №3.
Лист 7. Конструкция промежуточной опоры. Опалубочный и арматурный чертежи столба, ростверка. Каркасы К-1, К-2, К-4.
Лист 8. Проект организации строительства. Сооружение береговой опоры №5.
Лист 9. Проект организации строительства. Сооружение промежуточной опоры №3.
Лист 10. Проект организации строительства. Линейный каледарный график.
Лист 11. Проект организации строительства. Монтаж пролётных строений №3, №5.
Лист 12. Проект организации строительства. Линейный календарный график строительства.
