Текст из файла (страница 24)

¦ 14 ¦ 7 ¦ 3 ¦ 0.290 ¦ 34.055 ¦ 9.868 ¦ 1.00 ¦ 10.788 ¦

¦ 15 ¦ 8 ¦ 2 ¦ 0.580 ¦ 34.490 ¦ 9.929 ¦ 1.00 ¦ 21.709 ¦

¦-----------------------------------------------------------+-----------¦

¦ Суммарное усилие, воспринимаемое боковой поверхностью сваи¦ 821.045 ¦

+-----------------------------------------------------------+-----------+

Знаком "*" отмечены слои плотных песчаных грунтов, с повышающим коэфф. 1.3

или слои плотных глинистых грунтов, с повышающим коэфф. 1.15

ПРОВЕРКА НА СЖАТИЕ (ВДАВЛИВАНИЕ)

--------------------------------

Козффициент надежности по грунту для сжатия Kg = 1.40

[gcr * R * A )]/Kg*g_odn/g_otv = 1163.02 > Nmax = 438.65 [тс]

ПРОВЕРКА ВЫПОЛНЯЕТСЯ . Запас 724.37 тс

ПРОВЕРКА НА ВЫДЕРГИВАНИЕ

------------------------

Козффициент надежности по грунту для выдергивания Kg = 1.65

Козффициент условий работы для выдергивания gc = 0.80

ПРОВЕРКА НЕ ПРОИЗВОДИТСЯ . Выдергивания нет

==============================================================

ПРОВЕРКА УСТОЙЧИВОСТИ ОСНОВАНИЯ , ОКРУЖАЕЩЕГО СВАЮ

( Ограничение давления сваи на грунт по боковой поверхности сваи )

по СП 24.13330.2011

+--------------------------------------------_---------------------------------+

¦ Глубина ¦ N слоя ¦ Давление вдоль моста ¦ Давление поперек моста¦Предель- ¦

¦ располо-¦грунта, в¦-----------------------+-----------------------¦ное зна- ¦

¦ жения ¦ который ¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦ чение ¦

¦ сечения ¦ попадает¦N сочет. 7¦N сочет. 7¦N сочет. 2¦N сочет. 2¦ SIGz ¦

¦ [м] ¦ сечение ¦N сваи 1¦N сваи 1¦N сваи 1¦N сваи 1¦ [тс/м2] ¦

¦----------+---------+-----------+-----------+-----------+-----------+---------¦

¦@ 1.930 ¦ 2 ¦ 2.921 ¦ 2.921 ¦ 2.881 ¦ 2.881 ¦ 8.698 ¦

¦ 3.200 ¦ 2 ¦ 2.003 ¦ 2.003 ¦ 2.116 ¦ 2.116 ¦ 14.344 ¦

¦ 6.400 ¦ 4 ¦ 0.454 ¦ 0.454 ¦ 0.310 ¦ 0.310 ¦ 46.333 ¦

¦ 9.600 ¦ 4 ¦ 0.009 ¦ 0.009 ¦ 0.001 ¦ 0.001 ¦ 69.418 ¦

¦ 12.800 ¦ 5 ¦ 0.011 ¦ 0.011 ¦ 0.001 ¦ 0.001 ¦ 70.908 ¦

¦ 16.000 ¦ 5 ¦ 0.014 ¦ 0.014 ¦ 0.001 ¦ 0.001 ¦ 88.412 ¦

¦ 19.200 ¦ 7 ¦ 0.017 ¦ 0.017 ¦ 0.001 ¦ 0.001 ¦ 1.050 ¦

¦ 22.400 ¦ 7 ¦ 0.020 ¦ 0.020 ¦ 0.001 ¦ 0.001 ¦ 1.230 ¦

¦ 25.600 ¦ 7 ¦ 0.023 ¦ 0.023 ¦ 0.002 ¦ 0.002 ¦ 1.369 ¦

¦ 28.800 ¦ 7 ¦ 0.026 ¦ 0.026 ¦ 0.002 ¦ 0.002 ¦ 1.289 ¦

¦ 32.000 ¦ 8 ¦ 0.029 ¦ 0.029 ¦ 0.002 ¦ 0.002 ¦ 1.632 ¦

+--------------------------------+-----------+-----------+---------------------+

ПРОВЕРКА ВЫПОЛНЯЕТСЯ. Запас 5.78 тс/м2

Сейсмические сочетания нагрузок

+--------------------------------------------_---------------------------------+

¦ Глубина ¦ N слоя ¦ Давление вдоль моста ¦ Давление поперек моста¦Предель- ¦

¦ располо-¦грунта, в¦-----------------------+-----------------------¦ное зна- ¦

¦ жения ¦ который ¦Тип сочет 3¦Тип сочет 3¦Тип сочет 3¦Тип сочет 3¦ чение ¦

¦ сечения ¦ попадает¦N сочет. 7¦N сочет. 7¦N сочет. 4¦N сочет. 4¦ SIGz ¦

¦ [м] ¦ сечение ¦N сваи 1¦N сваи 1¦N сваи 1¦N сваи 1¦ [тс/м2] ¦

¦----------+---------+-----------+-----------+-----------+-----------+---------¦

¦@ 1.930 ¦ 2 ¦ 6.235 ¦ 6.235 ¦ 5.678 ¦ 5.678 ¦ 8.698 ¦

¦ 3.200 ¦ 2 ¦ 4.545 ¦ 4.545 ¦ 4.345 ¦ 4.345 ¦ 14.344 ¦

¦ 6.400 ¦ 4 ¦ 0.703 ¦ 0.703 ¦ 0.439 ¦ 0.439 ¦ 46.333 ¦

¦ 9.600 ¦ 4 ¦ 0.003 ¦ 0.003 ¦ 0.009 ¦ 0.009 ¦ 69.418 ¦

¦ 12.800 ¦ 5 ¦ 0.004 ¦ 0.004 ¦ 0.011 ¦ 0.011 ¦ 70.908 ¦

¦ 16.000 ¦ 5 ¦ 0.005 ¦ 0.005 ¦ 0.014 ¦ 0.014 ¦ 88.412 ¦

¦ 19.200 ¦ 7 ¦ 0.006 ¦ 0.006 ¦ 0.017 ¦ 0.017 ¦ 1.006 ¦

¦ 22.400 ¦ 7 ¦ 0.007 ¦ 0.007 ¦ 0.020 ¦ 0.020 ¦ 1.052 ¦

¦ 25.600 ¦ 7 ¦ 0.008 ¦ 0.008 ¦ 0.023 ¦ 0.023 ¦ 1.253 ¦

¦ 28.800 ¦ 7 ¦ 0.009 ¦ 0.009 ¦ 0.026 ¦ 0.026 ¦ 1.500 ¦

¦ 32.000 ¦ 8 ¦ 0.011 ¦ 0.011 ¦ 0.029 ¦ 0.029 ¦ 1.636 ¦

+--------------------------------+-----------+-----------+---------------------+

ПРОВЕРКА ВЫПОЛНЯЕТСЯ. Запас 2.46 тс/м2

ПРИМЕЧАНИЯ: 1.Знаками "@" отмечены проверки на глубинах, указанных

в СП 24.13330.2011 (определяющие проверки)

2.Значения давлений сваи на грунт в таблице приведены

деленными на коэффициент eta2=(Mc+Mt)/(K_n*Mc+Mt)

ф.(В.8) Прилож."В" СП 24.13330.2011, где K_n= 2.500

3.При вычислении предельного давления отсчет глубины Z

производится от ПОДОШВЫ низкого ростверка.

==============================================================

ПРОВЕРКА НЕСУЩЕЙ СПОСОБНОСТИ ЗАДЕЛКИ СВАИ В СКАЛЬНОМ ГРУНТЕ

по п. 2.19 "Руководства по расчету фундаментов глубокого заложения"

Проверка производится взависимости от величины приведенного эксцентриситета

по одной из двух формул :

1 h Rсж

Формула 1 (при е<0.5) N < ----- * ( --- + 1.5 ) * ----- *F*Kc

1.4 d 1.4

6*M + 4*Q*h

Формула 2 (при е>0.5) ------------- < 0.1*Rсж

d*h*h

Глубина заделки столба в скале - 0.580 м ; Диаметр заделки - 1.200 м

+---------_--------------------------_-----------------------------_----------+

¦Плоскость¦ Нагрузки в уровне заделки¦Приведенный¦ N ¦ ¦Предельно ¦

¦действия +--------------------------¦эксцентри- ¦фор-¦ Нагрузка ¦допустимая¦

¦нагрузок ¦ H ¦ M ¦ N ¦ситет e ¦мулы¦ ¦нагрузка ¦

¦---------+--------+--------+--------+-----------+----+------------+----------¦

¦---------+ Свая N 3 ; Сочетание N 7 от основных нагрузок +----------¦

¦---------+--------+--------+--------+-----------+----+------------+----------¦

¦ xOz ¦ 3.30¦ 4.54¦ 153.86¦ 0.0315 ¦ 1 ¦ 153.86 ¦ 3150.55 ¦

¦ yOz ¦ 2.47¦ 3.05¦ 153.86¦ 0.0217 ¦ 1 ¦ 153.86 ¦ 3172.68 ¦

¦---------+--------+--------+--------+-----------+----+------------+----------¦

¦---------+ Свая N 3 ; Сочетание N 8 от сейсмических нагрузок+----------¦

¦---------+--------+--------+--------+-----------+----+------------+----------¦

¦ xOz ¦ 2.89¦ 3.97¦ 111.00¦ 0.0382 ¦ 1 ¦ 111.00 ¦ 3135.43 ¦

¦ yOz ¦ 6.72¦ 7.69¦ 111.00¦ 0.0772 ¦ 1 ¦ 111.00 ¦ 3047.48 ¦

+---------+--------+--------+--------+-----------------------------+----------+

ПРОВЕРКА ВЫПОЛНЯЕТСЯ.

==============================================================

================================================================================

====================== СВОДНАЯ ТАБЛИЦА ПРОВЕРОК ФУНДАМЕНТА =====================

================================================================================

Отметка подошвы фундамента (ростверка): 2.630 м

Отметка подошвы свай: -29.370 м, Полная длина свай: 32.000 м

------- Проверка несущей способности основания как условного массивного -------

| |

| НЕ ТРЕБУЕТСЯ. |

|------------------------------------------------------------------------------|

---------------------- Проверка подстилающих слоев грунта ----------------------

| |

| НЕ ТРЕБУЕТСЯ. |

|------------------------------------------------------------------------------|

------------------- Проверки свай на вертикальные воздействия -------------------

| |

| Вдавливание: ВЫПОЛНЯЕТСЯ Запас 724.37 |

| Выдергивание: Выдергивания нет |

|------------------------------------------------------------------------------|

------------ Проверка давления сваи на грунт по боковой поверхности ------------

| |

| Запас 2.46 тс/м2 |

|------------------------------------------------------------------------------|

------------------------- Проверка заделки сваи в скале -------------------------

| |

| Запас 95.12 % |

|------------------------------------------------------------------------------|

П Р О Г Р А М М Е " О П О Р А "

ОСНОВНЫЕ СОЧЕТАНИЯ НАГРУЗОК

1. max P + СК по сх."А" [*1.0] + Удары (или Центробеж.) [*1.0]

2. max P + СК по сх."А" [*0.8] + Торможение [*0.8] + Ветер вдоль [*0.5] (или Центробеж. [*0.8] + Ветер поперек [*0.5]) +Темп.[*0.7]

3. max P + СК по сх."Б" [*1.0] + Удары (или Центробеж.) [*1.0]

4. max P + СК по сх."Б" [*0.8] + Торможение [*0.8] + Ветер вдоль [*0.25] (или Центробеж. [*0.8] + Ветер поперек [*0.5]) + Темп.[*0.7]

+ HpQ [*0.8]

5. max P + СК по сх."А" [*0.8] + Торможение [*0.8] + Центробеж. [*0.8] + Ветер поперек [*0.5] +Темп.[*0.7], если соч.2 - с ветром вдоль

6. min P + СК по сх."В" [*1.0] + Удары (или Центробеж.) [*1.0] + HpQ [*1.0]

7. min P + СК по сх."В" [*0.8] + Торможение [*0.8] + Ветер вдоль [*0.5] (или Центробеж. [*0.8] + Ветер поперек [*0.5]) + Темп.[*0.7]

+ HpQ [*0.8]

8. min P + СК по сх."Г" [*1.0] + Удары (или Центробеж.) [*1.0] + HpQ [*1.0]

9. min P + СК по сх."Г" [*0.8] + Торможение [*0.8] + Ветер вдоль [*0.5] (или Центробеж. [*0.8] + Ветер поперек [*0.5]) + Темп.[*0.7]

+ HpQ [*0.8]

10. min P + СК по сх."В" [*0.8] + Торможение [*0.8] + Центробеж. [*0.8] + Ветер поперек [*0.5] +Темп.[*0.7] + HpQ [*0.8]

, если соч.7 - с ветром вдоль оси моста

11. min P + Темп.[*1.0]

СЕЙСМИЧЕСКИЕ СОЧЕТАНИЯ НАГРУЗОК

1. min P + Сейсмика вдоль моста [*1.0]

2. min P + Сейсмика поперек моста [*1.0]

3. max P + Сейсмика вдоль моста [*0.8] + СК по схеме "А" [*0.7] + Торможение [*0.7] + Центробеж. [*0.7]

4. max P + Сейсмика поперек моста [*0.8]+ СК по схеме "А" [*0.7] + Торможение [*0.7] + Центробеж. [*0.7]

5. max P + Сейсмика вдоль моста [*0.8] + СК по схеме "Б" [*0.7] + Торможение [*0.7] + Центробеж. [*0.7]

6. max P + Сейсмика поперек моста [*0.8]+ СК по схеме "Б" [*0.7] + Торможение [*0.7] + Центробеж. [*0.7]

7. max P + Сейсмика вдоль моста [*0.8] + СК по схеме "В" [*0.7] + Торможение [*0.7] + Центробеж. [*0.7]

8. max P + Сейсмика поперек моста [*0.8]+ СК по схеме "В" [*0.7] + Торможение [*0.7] + Центробеж. [*0.7]

9. max P + Сейсмика вдоль моста [*0.8] + СК по схеме "Г" [*0.7] + Торможение [*0.7] + Центробеж. [*0.7]

10. max P + Сейсмика поперек моста [*0.8]+ СК по схеме "Г" [*0.7] + Торможение [*0.7] + Центробеж. [*0.7]

СОКРАЩЕНИЯ:

min P, max P, max My - Суммарные постоянные нагрузки с комбинациями min/max коэффициентов, обеспечивающие соответственно, максимальный и минимальный вес конструкций, и максимальный момент сил относительно оси Y

Центробеж. - нагрузка от центробежной силы для мостов на кривых.

Темп. - нагрузка от температурных (климатических) воздействий.

HpQ - давление от нагрузки на призме обрушения

СХЕМЫ ЗАГРУЖЕНИЯ УСТОЕВ ЖЕЛЕЗНОДОРОЖНОЙ ВЕРТИКАЛЬНОЙ НАГРУЗКОЙ:

"А" : нагрузка СК на пролете и устое;

"Б" : нагрузка СК на пролете и устое. Альтернативная комбинация К и СК при длине загружения > 80м;

"В" : нагрузка СК на пролете и призме обрушения;

"Г" : нагрузка СК на пролете и призме обрушения. Альтернативная комбинация К и СК при длине > 80м;

Приложение д. Буровая установка КАТО-30ТНС

Буровая машина КАТО-30ТНС

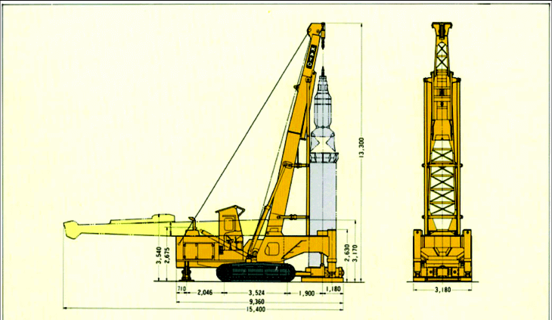

Рисунок Ж.1 – Буровая машина КАТО 30THC

Таблица Д.1 - характеристики KATO 30THC

Основные характеристики
Наименование	Буровая машина
Модель	ЗОТНС
Технические данные
• Бурение
Метод производства работ	Метод обсадных труб
Диаметр бурения	1000мм - 1500 мм
Макс. внешний диаметр обсадных труб	1480 мм
Макс. глубина бурения	около 45 м
• Лебедка

Продолжение таблицы Д.1

Модель	Одноосевой барабан гидравлический	гидравлического типа с системой торможения• сцепления
Усилие натяжения	6000 кгс
Скорость извлечения	90 м/мин
Обсадные трубы (качательный механизм)
Качательный момент	122 000кгс-м
Амплитуда качания	13
Максимальное усилие извлечения	83 400 кгс
Усилие погружения обсадной трубы	26,000 кгс(мощность гидроцилиндра 135,400 кгс)
ф Ходовые характеристики
Скорость хода	1,47 км/ч
Максимальный угол подъема	38
Удельное давление на грунт	0,82 кгс/м

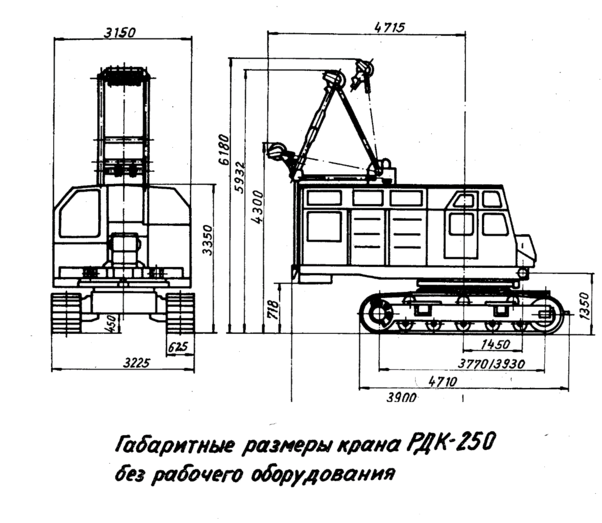

Приложение Ж. Стреловой самоходный гусеничный дизель-электрический кран РДК - 250

Характеристики
