Максимальное сжимающее усилие в уровне подошвы сваи Nmax = 428.97 тс

Максимальное выдергивающее усилие в уровне подошвы сваи Nmin = 193.34 тс

Расчетное сопротивление грунта в основании сваи R = 2854.232 т/м2

Площадь основания сваи A = 1.767 м2 ; Периметр ствола сваи U = 4.712 м

Коэффициент условий работы грунта в основании сваи gcr = 0.714

Коэффициент надежности по уровню ответственности g_otv = 1.150

Коэфф. усл.раб. по однородности грунтовых условий g_odn = 1.150

Сопротивление грунта сдвигу по боковой поверхности сваи :

+-------_------_------_-------_------------_---------_------_-----------+

¦ N ¦ N ¦ Тип ¦Длина ¦ Глубина ¦Расчетное¦Коэфф.¦ ¦

¦ участ-¦ слоя ¦грунта¦участка¦расположения¦сопротив-¦услов.¦ U*gcf*L*f ¦

¦ ка ¦грунта¦ ¦ L ¦центра слоя ¦ление f ¦работы¦ ¦

¦-------+------+------+-------+------------+---------+------+-----------¦

¦ 1 ¦ 1 ¦ 5 ¦ 2.000 ¦ 1.000 ¦ 3.500 ¦ 0.70 ¦ 23.091 ¦

¦ 2 ¦ 1 ¦ 5 ¦ 2.000 ¦ 3.000 ¦ 4.800 ¦ 0.70 ¦ 31.667 ¦

¦ 3 ¦ 1 ¦ 5 ¦ 0.420 ¦ 4.210 ¦ 5.363 ¦ 0.70 ¦ 7.430 ¦

¦ 4 ¦ 2 ¦ 2 ¦ 1.500 ¦ 5.170 ¦ 5.634 ¦ 0.70 ¦ 27.877 ¦

¦-----------------------------------------------------------+-----------¦

¦ Суммарное усилие, воспринимаемое боковой поверхностью сваи¦ 90.065 ¦

+-----------------------------------------------------------+-----------+

Знаком "*" отмечены слои плотных песчаных грунтов, с повышающим коэфф. 1.3

или слои плотных глинистых грунтов, с повышающим коэфф. 1.15

ПРОВЕРКА НА СЖАТИЕ (ВДАВЛИВАНИЕ)

--------------------------------

Козффициент надежности по грунту для сжатия Kg = 1.40

[gcr * R * A )]/Kg*g_odn/g_otv = 2573.39 > Nmax = 428.97 [тс]

ПРОВЕРКА ВЫПОЛНЯЕТСЯ . Запас 2144.42 тс

ПРОВЕРКА НА ВЫДЕРГИВАНИЕ

------------------------

Козффициент надежности по грунту для выдергивания Kg = 1.75

Козффициент условий работы для выдергивания gc = 0.80

ПРОВЕРКА НЕ ПРОИЗВОДИТСЯ . Выдергивания нет

==============================================================

ПРОВЕРКА УСТОЙЧИВОСТИ ОСНОВАНИЯ , ОКРУЖАЕЩЕГО СВАЮ

( Ограничение давления сваи на грунт по боковой поверхности сваи )

по СП 24.13330.2011

+--------------------------------------------_---------------------------------+

¦ Глубина ¦ N слоя ¦ Давление вдоль моста ¦ Давление поперек моста¦Предель- ¦

¦ располо-¦грунта, в¦-----------------------+-----------------------¦ное зна- ¦

¦ жения ¦ который ¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦Тип сочет 0¦ чение ¦

¦ сечения ¦ попадает¦N сочет. 6¦N сочет. 7¦N сочет. 1¦N сочет. 2¦ SIGz ¦

¦ [м] ¦ сечение ¦N сваи 1¦N сваи 1¦N сваи 1¦N сваи 1¦ [тс/м2] ¦

¦----------+---------+-----------+-----------+-----------+-----------+---------¦

¦ 0.592 ¦ 1 ¦ 2.321 ¦ * 13.028 ¦ 0.900 ¦ 0.000 ¦ 2.338 ¦

¦ 1.184 ¦ 1 ¦ 3.266 ¦ * 18.893 ¦ 1.498 ¦ 0.000 ¦ 4.676 ¦

¦ 1.776 ¦ 1 ¦ 3.255 ¦ * 19.526 ¦ 1.781 ¦ 0.000 ¦ 7.013 ¦

¦@ 1.853 ¦ 1 ¦ 3.206 ¦ * 19.335 ¦ 1.796 ¦ 0.000 ¦ 7.316 ¦

¦ 2.368 ¦ 1 ¦ 2.686 ¦ * 16.882 ¦ 1.787 ¦ 0.000 ¦ 9.351 ¦

¦ 2.960 ¦ 1 ¦ 1.867 ¦ * 12.519 ¦ 1.565 ¦ 0.000 ¦ 11.689 ¦

¦ 3.552 ¦ 1 ¦ 1.086 ¦ 8.001 ¦ 1.207 ¦ 0.000 ¦ 14.027 ¦

¦ 4.144 ¦ 1 ¦ 0.461 ¦ 4.061 ¦ 0.787 ¦ 0.000 ¦ 16.365 ¦

¦ 4.736 ¦ 2 ¦ * 0.117 ¦ * 1.524 ¦ * 0.404 ¦ * 0.000 ¦ 0.000 ¦

¦ 5.328 ¦ 2 ¦ * 0.006 ¦ * 0.336 ¦ * 0.126 ¦ * 0.000 ¦ 0.000 ¦

¦ 5.920 ¦ 2 ¦ * 0.002 ¦ * 0.083 ¦ * 0.038 ¦ * 0.000 ¦ 0.000 ¦

+--------------------------------+-----------+-----------+---------------------+

ПРОВЕРКА НЕ ВЫПОЛНЯЕТСЯ. Перегруз 12.02 тс/м2

ПРИМЕЧАНИЯ: 1.Знаками "@" отмечены проверки на глубинах, указанных

в СП 24.13330.2011 (определяющие проверки)

==============================================================

ПРОВЕРКА НЕСУЩЕЙ СПОСОБНОСТИ ЗАДЕЛКИ СВАИ В СКАЛЬНОМ ГРУНТЕ

по п. 2.19 "Руководства по расчету фундаментов глубокого заложения"

Проверка производится взависимости от величины приведенного эксцентриситета

по одной из двух формул :

1 h Rсж

Формула 1 (при е<0.5) N < ----- * ( --- + 1.5 ) * ----- *F*Kc

1.4 d 1.4

6*M + 4*Q*h

Формула 2 (при е>0.5) ------------- < 0.1*Rсж

d*h*h

Глубина заделки столба в скале - 1.500 м ; Диаметр заделки - 1.500 м

+---------_--------------------------_-----------------------------_----------+

¦Плоскость¦ Нагрузки в уровне заделки¦Приведенный¦ N ¦ ¦Предельно ¦

¦действия +--------------------------¦эксцентри- ¦фор-¦ Нагрузка ¦допустимая¦

¦нагрузок ¦ H ¦ M ¦ N ¦ситет e ¦мулы¦ ¦нагрузка ¦

¦---------+--------+--------+--------+-----------+----+------------+----------¦

¦---------+ Свая N 2 ; Сочетание N 10 от основных нагрузок +----------¦

¦---------+--------+--------+--------+-----------+----+------------+----------¦

¦ xOz ¦ 52.78¦ 7.12¦ 221.95¦ 0.1799 ¦ 1 ¦ 221.95 ¦ 12608.88 ¦

¦ yOz ¦ 0.18¦ 7.44¦ 221.95¦ 0.0229 ¦ 1 ¦ 221.95 ¦ 14194.50 ¦

+---------+--------+--------+--------+-----------------------------+----------+

ПРОВЕРКА ВЫПОЛНЯЕТСЯ.

==============================================================

================================================================================

====================== СВОДНАЯ ТАБЛИЦА ПРОВЕРОК ФУНДАМЕНТА =====================

================================================================================

Отметка подошвы фундамента (ростверка): 422.670 м

Отметка подошвы свай: 416.680 м, Полная длина свай: 5.990 м

------- Проверка несущей способности основания как условного массивного -------

| |

| НЕ ТРЕБУЕТСЯ. |

|------------------------------------------------------------------------------|

---------------------- Проверка подстилающих слоев грунта ----------------------

| |

| НЕ ТРЕБУЕТСЯ. Запас 0.00 т/м2 |

|------------------------------------------------------------------------------|

------------------- Проверки свай на вертикальные воздействия -------------------

| |

| Вдавливание: ВЫПОЛНЯЕТСЯ Запас 2144.42 |

| Выдергивание: Выдергивания нет |

|------------------------------------------------------------------------------|

------------ Проверка давления сваи на грунт по боковой поверхности ------------

| |

| Запас 7.02 тс/м2 |

|------------------------------------------------------------------------------|

------------------------- Проверка заделки сваи в скале -------------------------

| |

| Запас 98.24 % |

|------------------------------------------------------------------------------|

Приложение Ж

Армирование.

Расчёт на армирование производился в программе “Beton”

С помощью программы были заармированы буронабивные столбы опор, а также подферменников.

Произведён расчёт на:

- прочность

- устойчивость

- трещиностойкость

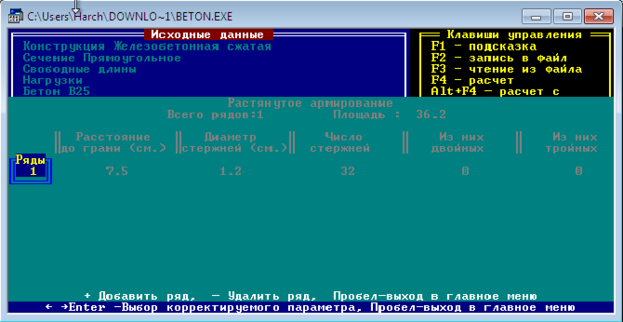

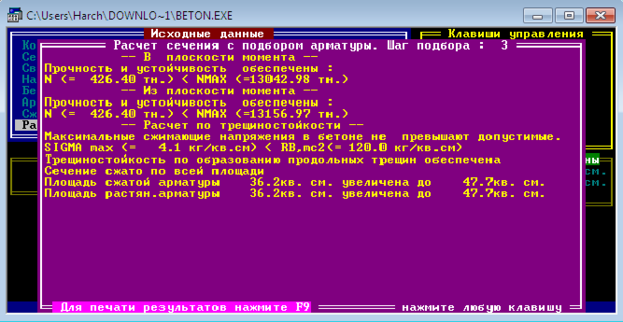

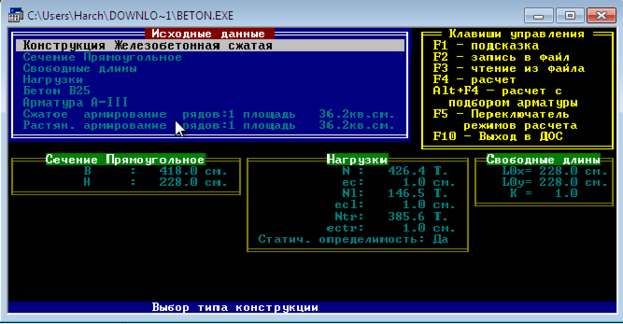

Результат армирования подферменной плиты промежуточной опоры

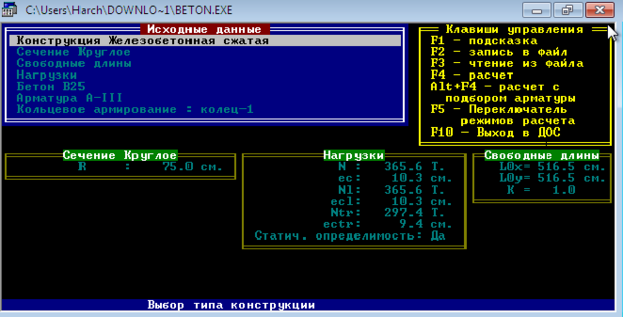

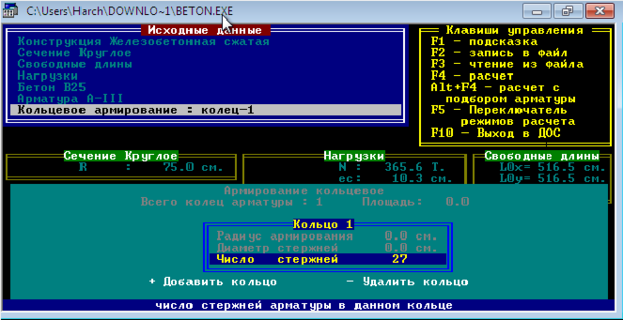

Результат армирования столба промежуточной опоры

ПРИЛОЖЕНИЕ з.

Расчёт строповки пролётного строения.

Расчет строп ведется на два крана

Определяются расчетные усилия в каждой ветви:

– вес пролётного строения

– угол наклона строп

n – количество ветвей в стропах

k – коэффициент запаса, k=6 при обвязке до 50т.

S – разрывное усилие

Вывод: условие выполняется, применяем канат диаметром 32 мм.

ПРИЛОЖЕНИЕ И

Технические Характеристика буровой машины Като-30ТНС

вес 38000
Ударно-канатное бурение
Основные характеристики
Наименование Буровая машина
Модель ЗОТНС
Технические данные
• Бурение
Метод производства работ Метод обсадных труб
Диаметр бурения 800мм - 1500 мм
Макс. внешний диаметр обсадных труб 1480 мм
Макс. глубина бурения о 45 м

ПРИЛОЖЕНИЕ К

Технические Характеристики крана ДЭК-251

ПРИЛОЖЕНИЕ Л

Техническая характеристика крана Като-900

Эксплуатационная масса:48 000,00 кг

Характеристики
