где L - фактическая длина прохода резца, мм
L = lз + l1 + lвр + lп = 490 + 2 + 1,15 + 2 = 495,15 мм
lз = 425 мм - длина обрабатываемой поверхности заготовки
l1 2 мм - путь подвода резца, т. е. начальный, предохраняющий инструмент зазор между деталью и резцом
— длина врезания резца на полную глубину резания
lп 2 мм - путь выхода резца из контакта с заготовкой (перебег), если обработка ведется напроход
Количество заготовок, обработанных за период стойкости рассчитывают по формуле:
Штучное время обработки tшт, мин, определяют:
Сомножитель (tо + tв) является суммой основного tо и вспомогательного tв времени и называется оперативным временем.
Вспомогательное время tв затрачивается на закрепление и снятие обрабатываемых заготовок, пуск и останов станка, смену режущего инструмента, а также на его подвод и отвод на каждом переходе, на измерение размеров заготовки и т. п.
Коэффициент Kобсл характеризует время на обслуживание станка. По нормативам для токарно-винторезных станков Kобсл = 0,035.
Коэффициент Kотд характеризует затраты времени на отдых и личные надобности рабочего. По нормативам Kотд = 0,06 при ручной смене заготовок массой до 50 кг
Поскольку за период стойкости обрабатывается Kз заготовок, время на смену инструмента, приходящееся на одну заготовку, будет составлять
tсм - время, затрачиваемое на смену резца или поворот многогранной пластины, т. е. вспомогательное время может быть выражено как . В слагаемом tо с помощью коэффициента учитываются все временные вспомогательные затраты при обработке одной заготовки (исключая время на смену инструмента) в долях основного технологического времени tо.
По нормативным данным для токарно-винторезных станков = 0,56. Таким образом, формула для расчета штучного времени принимает вид:
мин
Время на смену резца или поворот многогранной пластины при работе на токарном станке по нормативам составляет от 0,5 до 1 мин. Будем условно принимать, что tсм = 0,5 мин.
Сменная выработка Н равна:
где Тсм — продолжительность смены, можно принять 480 мин.
Сменный расход инструмента (количество необходимых СМП в смену) И определяют по формуле:
— коэффициент случайной убыли, обычно принимают = 1,2
Z = 5 - количество режущих вершин пластины

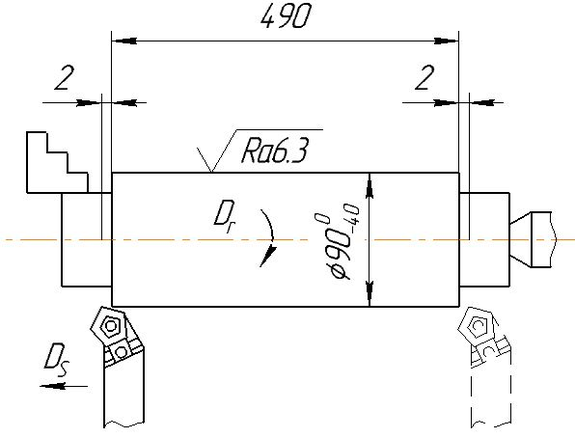

Операция 005. Токарная с ЧПУ. Станок с ЧПУ модели 16Б16Т1 Инструмент: резец токарный проходной с пятигранной вращающейся пластиной Т14К8 Приспособление: трехкулачковый патрон, вращающийся центр. Измерительный инструмент: штангенциркуль ШЦ-250-0,1, ГОСТ 166-80. Обработка без СОЖ. |
V, м/мин |
|
S, мм/об | 0,392 |
t, мм | 2 |
n, об/мин | 503 |
to, мин | 2,51 |
tшт, мин | 4,92 |
