Электрическая централизация системы ЭЦ-МПК

УТВЕРЖДАЮ:

ШЧГ-8 __________КИМ А.В.

КОНСПЕКТ

2.38. Электрическая централизация системы ЭЦ-МПК. Построение системы, АРМ-ШН, технология обслуживания и устранения неисправностей.

ЭЦ-МПК является открытой и наращиваемой си­стемой, легко адаптируется к условиям конкретно­й области управления при проектировании и во время эксплуатации. ЭЦ-МПК интегрируется с ис­полнительными схемами традиционных релейных ЭЦ. Благодаря реализации ряда функций средства­ми вычислительной техники и достигнутому сокращению габаритов система эффективна как при новом строительстве, так и при реконструкции устройств на станции с размещением аппаратуры в существующих зданиях постов ЭЦ. Кроме того, технические средства ЭЦ-МПК реализуют функции линейного пункта ДЦ без дополнительных затрат. Также ЭЦ-МПК диагностирует состояние станци­онных устройств СЦБ. К числу контролируемых дискретных сигналов относятся: неисправности ни­тей светофоров, предохранителей, переездных ус­тройств, комплекта мигания, а также срабатыва­ние сигнализатора заземления, переключение на резервный комплект кодирования, контроль и от­ключение батареи и др. Предусмотрено измерение аналоговых величин напряжений каждой фазы обо­их фидеров питания, тока перевода стрелки, напряжений на обмотках путевых реле. При цент­рализованном размещении аппаратуры автоблокировки можно контролировать ее работоспособ­ность средствами ЭЦ-МПК.

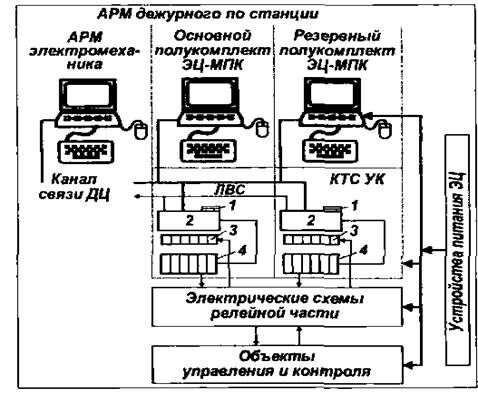

ЭЦ-МПК строится по трехуровневой структуре, показанной на рисунке. Верхним уровнем являют­ся автоматизированные рабочие места дежурного по станции (АРМ ДСП) на базе резервированных ЭВМ и АРМ дежурного электромеханика. Ко вто­рому уровню относится комплекс технических средств управления и контроля (КТС УК). Комп­лекс состоит из источников питания 1, контролле­ров 2, плат контроля 3 и управления 4. Третий уровень включает исполнительные схемы релей­ной централизации. Выполнение функций, обеспе­чивающих безопасность движения, возлагается на минимальное число реле I класса надежности.

АРМ ДСП выполнен на основе двух ПЭВМ с 21-дюймовыми мониторами, объединенных локальной сетью. В эту сеть включены АРМ электромеханика и при необходимости другие пользователи инфор­мации о передвижении поездов на станции. За счет использования локальной сети АРМы (в том числе ДСП) могут быть территориально рассредо­точены на станции в местах размещения оператив­ного и обслуживающего персонала. АРМы ДСП и электромеханика реализуются на основе ПЭВМ типа Репт.шт 200 и выше.

КТС УК основывается на двух РС-совместимых промышленных контроллерах (100 %-ный резерв). Каждый из них включает в себя одноплатный ком­пьютер 486/586, плату расширения, сетевую карту и платы дискретного ввода-вывода. Необходимое число плат ввода—вывода определяется размера­ми станции.

Рекомендуемые материалы

Использование современных стандартных средств вычислительной техники для ввода и ото­бражения информации не требует изготовления специализированных средств контроля и органов управления (табло и манипуляторов). В системе ЭЦ-МПК применены центральные зависимости и центральное питание. Аппарат управления — стан­дартная клавиатура ПЭВМ, манипулятор типа "мышь" (трекбол, дигитайзер). Информация ото­бражается на 21-дюймовых мониторах и/или плаз­менном табло, видеопроекционном табло на про­свет или отражение. Используется стативный монтаж с кабельростами. Он уменьшает трудоем­кость монтажных работ. Исполнительные схемы строятся по географическому принципу, т.е. плану станции.

Безопасность движения обеспечивается, как уже отмечалось, реле I класса надежности. Функ­ции ЭЦ по автоматизации установки маршрутов и другие, не связанные с обеспечением безопаснос­ти, реализуются средствами вычислительной тех­ники. Такое техническое решение позволяет опти­мизировать и упростить принципиальные электрические схемы, сократить число используе­мых реле на 25—30 %.

В этом случае на средства вычислительной тех­ники возлагаются следующие задачи:

- выполнение функций маршрутного набора;

- реализация режима автодействия светофоров;

- двукратный перевод стрелки; последовательный пуск стрелок; фикса­ция неисправностей;

- оповещение монтеров пути;

- обдувка стрелок.

        Кроме того, выполняются и дру­гие функции благодаря использованию програм­мируемой элементной базы:

 - автоматическое протоколирование действий персонала, работы систе­мы и устройств (функция "черного ящика");

- опе­ративное предоставление нормативно-справочной информации и данных технико-распорядительного акта (ТРА) станции;

- реализация функций линейно­го пункта ДЦ для кодового управления станцией без дополнительных капитальных затрат; автома­тизация управления путем формирования маршрут­ных заданий на предстоящий период (без ограниче­ния емкости буфера);

- накопление маршрутов как по принципу очереди, так и по времени исполнения (без ограничения емкости буфера);

- хранение, про­смотр и статистическая обработка отказов в ЭЦ;

- поддержка оперативного персонала в нештатных ситуациях (исключение некорректных действий пользователя, режим подсказки);

- реконфигурация зоны управления (возможность привлечения по­мощника при увеличении загрузки, использование нескольких человек в дневной период и одного — ночью или передача на кодовое управление с близ­лежащей соседней станции в ночное время суток);

- сопряжение с информационными системами выше­стоящего уровня (АСОУП, АСУСС и др.).

В системе реализуются программное маршрут­ное и индивидуальное управление стрелками. Кро­ме того, обеспечивается возможность автомати­ческой установки маршрутов на предстоящий период (при согласии ДСП) с выдачей речевых сообщений в случаях недопустимых отклонений и нарушений работы устройств.

В деятельности дежурного при работе с ЭЦ-МПК можно выделить два режима:

1. основной;

2. вспомогательный.

         В первом режиме реализуются функции контроля состояния станционных устройств и управления объектами (стрелками, сигналами и др.) с обеспечением всех условий безопасности традиционными схемными решениями релейных ЭЦ.

Во втором режиме (вспомогательном) можно управлять устройствами СЦБ при нарушениях их нормального функционирования. Это относится к использованию пригласительных сигналов, вспомо­гательному переводу стрелок, аварийной смене направления на однопутном перегоне, искусственному размыканию секций маршрута, вспомогательному режиму открытия переезда. С учетом того, что пользо­вание перечисленными ответственными командами связано со снятием частично или полностью блоки­ровочных зависимостей по обеспечению условий безопасности, в АРМ реализованы следующие прин­ципы: построение пользовательского интерфейса, ис­ключающее случайную передачу ответственных ко­манд за счет меню вложенной системы; посылки двух команд (подготовительной и рабочей) в опре­деленном временном интервале с квитированием про­хождения подготовительной команды.

Кроме того, учитывая, что в этом режиме вся ответственность возлагается на дежурного по стан­ции, пользование ответственными командами допол­нительно требует традиционного нажатия пломбиру­емой кнопки (или со счетчиком) после фактического прохождения подготовительной серии.

С помощью программы контролируется соот­ветственно отжатое состояние кнопки на стадии передачи подготовительной команды. С учетом контроля прохождения последней (получения сиг­нала квитирования) также проверяется нажатое состояние кнопки при формировании рабочей се­рии ответственной команды.

В обоих режимах с точки зрения пользования, в том числе управления устройствами, оба комп­лекта эквивалентны и любой из них позволяет формировать команды.

Комплекс технических средств управления и контроля ЭЦ-МПК представляет собой программ­но-аппаратные средства, обеспечивающие следу­ющие функции:

- сбор, обработку и хранение ин­формации о состоянии объектов ЭЦ (положение стрелок, сигналов и путевых объектов);

- передачу этой информации на автоматизированное рабочее место ДСП и другие АРМы по локальной вычисли­тельной сети (ЛВС);

-   прием от АРМ ДСП и последу­ющую реализацию команд по установке, отмене и искусственной разделке маршрутов, переводу стре­лок и др.; сопряжение с системами ДЦ.

Для обеспечения 100%-ного резервирования аппаратура КТС УК дублирована. Один комплект является основным, а другой — резервным. Дубли­рующий комплект (основной или резервный) рабо­тает в режиме "горячего резерва". Комплект, кото­рый в данный момент осуществляет обмен данными с АРМ ДСП и реализует команды управления, счи­тается "активным". Второй комплект — "пассивный" — включен, собирает и обрабатывает информацию. Он готов в любой момент перейти в активное со­стояние. Из одного состояния в другое комплекты переключаются контактами реле ГРУ.

Различаются следующие варианты увязки средств КТС УК с электрическими схемами ЭЦ.

Устройства сопряжения с объектом (УСО) под­ключаются к исполнительным схемам установки и размыкания маршрутов через клеммы для выхо­дов наборных блоков. Поскольку к наборной груп­пе ЭЦ не предъявляются требования безопасности, дополнительные мероприятия по исключению опас­ных отказов УСО в КТС УК не предусматриваются. Все условия безопасности реализуются исполни­тельной группой.

К исполнительным схемам ЭЦ устройств сопря­жения подключаются в точках включения кнопок, не связанных с реализацией вспомогательных режимов управления. Учитывая то обстоятельство, что кнопка не является элементом первого класса, принцип увяз­ки  реализуется  аналогично  предыдущему.

Особенность привязки КТС УК для электричес­ких схем вспомогательного режима управления состоит в исключении несанкционированных уп­равляющих воздействий. Это обеспечивается сле­дующими мероприятиями:

- случайное (ошибочное) пользование указанными командами исключается особым построением интерфейса АРМ ДСП, где их формирование возможно только после выбора режима ответственных команд;

- формированием последовательности команд из подготовительной (адресной) и рабочей серий;

- последовательной во времени работой двух программ в двух вычисли­тельных комплексах (в АРМ ДСП и КТС УК);

- квитированием прохождения подготовительной ко­манды и проверкой соответствия выбранного объекта управления при формировании рабочей команды;

- обеспечением одновременной работы двух комплектов КТС УК при реализации ответ­ственных команд;

- динамическим режимом работы УСО с контролем аппаратурным путем (конденса­торный дешифратор) соблюдения временного рег­ламента;

- применением в схеме реле I класса и включением его контактов в соответствии с тре­бованиями построения безопасных схем;

- органи­зационно-техническими мероприятиями, предпола­гающими использование пломбируемой кнопки (или со счетчиком) для формирования рабочих команд вспомогательного режима.

Дополнительно конт­ролируется с помощью программы отжатое и на­жатое положение кнопки в соответствующие мо­менты выполнения алгоритма.

Схемы  исполнительной  группы  состоят:

- из типовых схемных узлов, соединенных по плану станции. Они выполнены в виде физических блоков, смонтированных на релейных стативах. Блоки между собой соединяются в соответствии с типовыми решениями альбома МРЦ-13;

- схем общего комплекта, назначением которого является получение необходимых выдержек време­ни при отмене маршрутов и искусственном размы­кании стрелочных секций, обеспечение мигающей индикации, реализация ответственных команд вспо­могательного режима и др. Смонтированные при­боры схем общего комплекта располагаются на релейных стативах и увязываются с блоками по­средством шин питания;

- других схем увязки с устройствами локальной автоматики и внеблочных повторителей, распола­гающихся также на релейных стативах.

Увязка КТС УК с исполнительными схемами обес­печивается следующими типами устройств сопря­жения с объектами. По управлению используются два типа УСО: платы сопряжения ТВ-24К на герконовых реле с тройниковыми контактами и на осно­ве твердотельных реле 1100-48 для управления включением цепей. По контролю используются УСО матричного ввода дискретных сигналов УМВ 56/8.

КТС УК привязывается к контролируемым объек­там ЭЦ с помощью подключения к цепям управле­ния индикацией. Съем информации о состоянии объектов осуществляется с помощью УСО мат­ричного ввода УМВ 56/8 как по переменному, так и по постоянному току.

Общие принципы обслуживания ЭЦ-МПК:

1. Техническое обслуживание аппаратуры АРМ производится с целью предупреждения появления неисправностей, которые обусловлены наличием узлов системы, требующих профилактического обслуживания (вентиляторы ПЭВМ, разъемы, манипуляторы «мышь» и др.), а также устранения возникающих отказов при выходе из строя радиокомпонентов, деталей и узлов.

2. Обслуживание технических средств ЭЦ-МПК должно включать два аспекта: - периодическое      профилактическое      обслуживание    технических средств осуществляется специально обученным персоналом электромехаников поста ЭЦ; - фирменное сервисное обслуживание и ремонт сменных модулей    и блоков вычислительной       техники    осуществляется    подразделениями,    обслуживающими средства вычислительной техники на отделении (в гарантийный период - поставщиком вычислительной техники).

3. Сопровождение  программного обеспечения осуществляет Разработчик.

Периодическое профилактическое обслуживание устройств:

1. Виды и периодичность технического обслуживания АРМов приведены в приложении 1 инструкции по обслуживанию ЭЦ-МПК (5340-186-АТДИ.1).

2. Внешний осмотр проводится при отключенном питании. При обслуживании АРМ ДСП отключается один из двух комплектов аппаратуры. Во время внешнего осмотра оборудование другого комплекта должно работать. В связи с этим работы, связанные с техническим обслуживанием, необходимо проводить с оборудованием только того комплекта, отключение питания которого вы произвели. Тем самым исключается возможность   прекращения функционирования ЭЦ во время проведения работ, связанных с техническим обслуживанием аппаратуры.

3. После завершения работ по техническому обслуживанию первого комплекта аппаратуры, включения питания и запуска его, перейти к проведению работ по техническому обслуживанию оборудования другого комплекта.

4. При проведении внешнего осмотра оборудования необходимо, прежде всего, проверить отсутствие посторонних предметов на вентиляционных отверстиях аппаратуры, исправное состояние соединительных кабелей между блоками и узлами аппаратуры.

5. Проверка работоспособности каналов передачи данных между КТС УК и АРМ осуществляется при включенной аппаратуре ЦП путем вызова соответствующей подпрограммы клавишей Р6 и визуального наблюдения таблицы состояния контролируемых объектов.

Наименования контролируемых объектов можно получить войдя в подрежим «таблица».

6. Профилактическое обслуживание ПЭВМ, монитора, 11Р8, Н1Ш, клавиатуры, мыши, принтера и других средств оргтехники и вычислительной техники выполняется согласно эксплуатационным документам на эти средства.

7. Профилактическое обслуживание КТС УК не требуется.

Вам также может быть полезна лекция "Лирика декабристов".

Восстановление работоспособности устройств ЭЦ-МПК после отказов:

1. При отказе устройств обслуживающим сменным персоналом выполняются работы по замене неисправного оборудования на комплект из ЗИП. Все переключения выполняются электромехаником в соответствии со схемами подключения устройств согласно проекта и в соответствии с требованиями приложения 2 и 3 инструкции по обслуживанию.

2. Отказавшие устройства подлежат ремонту соответствующим подразделением с предоставлением последним исправного оборудования для восстановления ЗИП.

3. В случае отказа системного блока, для обеспечения аварийного запаса и сокращения времени восстановления, на полученный исправный системный блок с дискет должно быть инсталлировано программное обеспечение ЭЦ-МПК обслуживающим персоналом поста ЭЦ в соответствии с Инструкцией по инсталляции программного обеспечения (приложение 2).

4. Для замены оборудования КТС УК требуется обеспечить снятие электропитания с комплекта, на котором будут производиться работы. Это осуществляется путем изъятия предохранителя 24В в цепях устройства сопряжения с объектами контроля и выключения тумблером ТВ питания соответствующего комплекта.

5. Ремонт сменных модулей и блоков вычислительной техники выполняется подразделением в соответствии с технологическими картами на ремонт и проверку средств вычислительной техники.
