Общие сведения об инженерном оборудовании зданий
Раздел 1. Общие сведения об инженерном оборудовании зданий.
1.1.Общая характеристика инженерного оборудования зданий
Известно, что понятие «архитектура» отражает систему зданий и сооружений, формирующих пространственную среду для жизни и деятельности людей, поэтому важнейшим условием соответствия архитектурного объекта своему назначению является обеспечение требуемого уровня комфорта в его помещениях, безопасности эксплуатации и долговечности здания.
Безусловно, перечисленные задачи решаются и в процессе архитектурного проектирования, и при конструкторской проработке здания, однако, в подавляющем большинстве случаев, архитектурных и конструкторских средств недостаточно для создания требуемых характеристик среды обитания или производственной деятельности человека. Это, в свою очередь, приводит к необходимости оснащения зданий специальным инженерным оборудованием. Термин «инженерное оборудование здания» обозначает комплекс технических средств, устройств и систем, предназначенных для обеспечения требуемого уровня комфорта в помещениях здания, безопасности и долговечности его эксплуатации. Очевидно, что состав инженерного оборудования здания определяется его функциональным назначением, уровнем требований к комфортности среды, архитектурно-планировочным решением и рядом других факторов.
Инженерное оборудование зданий непосредственно связано как с общим уровнем развития техники, позволяющим создавать устройства, реализующие потребности человека к среде его обитания или производственной деятельности, так и с социо-культурными особенностями общества, формирующими соответствующие потребности человека.
1.2 Классификация инженерного оборудования зданий.
По назначению инженерное оборудование зданий подразделяется на несколько групп, рис. 1.2.1., каждая из которых предназначена для решения конкретной задачи по обеспечению функциональных требований к зданию.
Дадим определения группам инженерного оборудования, представленным на рис. 1.2.1, и охарактеризуем отдельные виды инженерного оборудования, составляющие данные группы.
Водоснабжение – вид инженерного оборудования, предназначенный для обеспечения потребителей водой требуемого качества и в необходимом количестве.
Рекомендуемые материалы
Водоотведение (канализация) – предназначено для сбора, транспортировки, очистки сточных вод и утилизации уловленных осадков.
Климатехника – комплекс оборудования, предназначенный для обеспечения в помещениях зданий требуемых параметров микроклимата.
Климатехника подразделяется на:
- отопление, назначение которого состоит в обеспечении требуемой температуры внутреннего воздуха в холодный период года:
- вентиляцию, предназначенную в обеспечении в помещениях воздухообмена с целью обеспечения требуемых параметров воздуха в помещениях;
- кондиционирование воздуха, целью которого является автоматическое поддержание в помещениях требуемых параметров микроклимата.
Тепло-энергоснабжение предназначено для обеспечения потребителей теплотой, электроэнергией и другими энергоносителями.
Тепло-энергоснабжение подразделяется на:
- теплоснабжение;
- электроснабжение;
- газоснабжение.
Пыле-мусороудаление имеет своей целью сбор и удаление из зданий пыли и мусора, а также их последующую переработку или захоронение.
 |  |

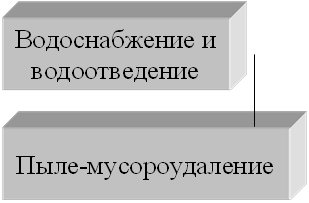

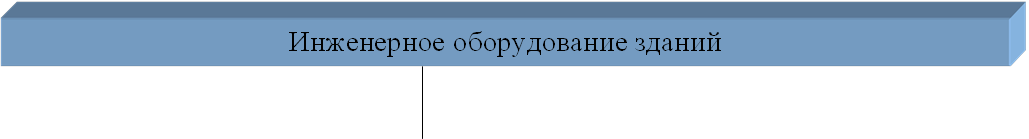

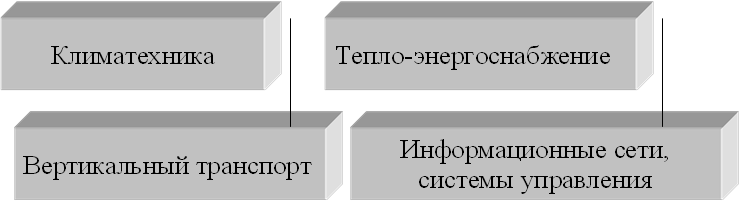

Рис. 1.2. 1. Структура инженерного оборудования зданий
Пыле-мусороудаление объединяет:
- пылеуборку, предназначенную для сбора, транспортировки и утилизации собранной пыли;
- мусороудаление, предназначенное для сбора, транспортировки, утилизации или захоронения твердых отходов.
Вертикальный транспорт предназначен для перемещения людей и грузов с одного уровня здания на другой.
Информационные сети и системы управления объединяют в своем составе информационные сети здания и системы управления его оборудованием.
К информационным относятся следующие сети:
- телефонные;
- телевизионные;
- радиофикационные;
- компъютерные;
- системы охранной и пожарной сигнализаций.
Управление оборудованием здания осуществляется посредством систем:
- автоматического управления;
- автоматизированного управления;
- интеллектуального управления («умный дом», (интеллектуальные здания)).
По местоположению элементов и устройств инженерного оборудования различают внутренние и внешние инженерные сети.
К внутренним инженерным сетям относятся системы и устройства находящиеся внутри здания.
Наружные инженерные сети образуют коммуникации, устройства и сооружения, сопряженные с внутренними сетями, и расположенные вне обслуживаемого здания.
Структура внешних и внутренних инженерных сетей представлена на рис. 1.2.2.
Внешние и внутренние инженерные сети аналогичного назначения связаны друг с другом посредством специальных узлов, пунктов или устройств, предназначенных для присоединения внутренних инженерных сетей здания к наружным сетям.

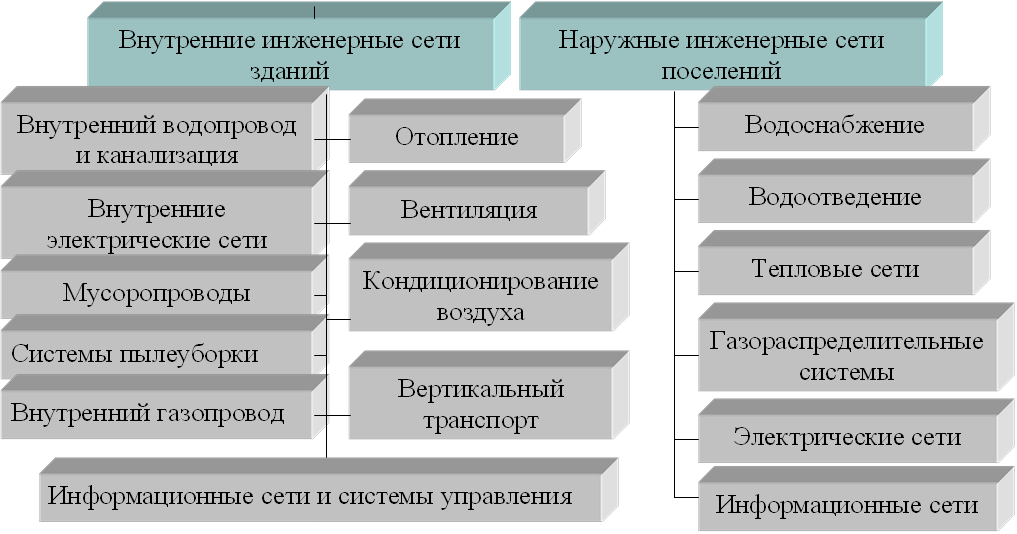

Рис.1.2.2. Внутренние и наружные инженерные сети
Внутренние инженерные системы и устройства, обеспечивающие выполнение своих функций без присоединения к соответствующим наружным инженерным сетям называются автономными.
1.3. Взаимосвязь инженерного оборудования и архитектуры.
Рассмотренный выше материал свидетельствует о следующем.
Первое. Инженерное оборудование имеет утилитарное назначение, его применение в зданиях направлено на решение вопросов их жизнеобеспечения.
Второе. Инженерное оборудование нельзя рассматривать в отрыве от функционального назначения и архитектурного решения здания и градостроительного решения поселения.
В самом деле, внутренние инженерные сети находятся непосредственно в самом здании, поэтому при его архитектурном проектировании необходимо предусмотреть возможность размещения соответствующего оборудования и прокладки коммуникаций данных сетей.
Бесплатная лекция: "Легкосплавные бурильные трубы" также доступна.
Градостроительные планы должны предусматривать необходимость размещения на данной территории объектов инженерной инфраструктуры и прокладки на территории поселений наружных инженерных сетей, а также возможность присоединения зданий к этим сетям.
Третье. Каждая группа инженерного оборудования, из представленных на рис. 1.2.1, является самостоятельной отраслью науки и техники, теоретическими и практическими аспектами которой занимаются специалисты соответствующего профиля. Так, вопросами водоснабжения и водоотведения занимаются специалисты по водоснабжению и водоотведению, вопросами климатехники, теплоснабжения и газоснабжения – специалисты по теплогазоснабжению и вентиляции, вопросами электроснабжения – инженеры-электрики, вертикальным транспортом – специалисты по подъемно-транспортному оборудованию, информационными сетями и системами управления – специалисты в области информационных технологий, информационных систем и управления. Поэтому, разработка инженерного оборудования для каждого здания или поселения представляет комплексную задачу, которая решается коллективом специалистов различного профиля под общим руководством архитектора. Очевидно, что профессиональное решение данной задачи возможно только при наличии у архитектора достаточных знаний по:
- устройству и принципах работы инженерных систем;
- правилам выбора необходимых видов инженерного оборудования для зданий различного назначения;
- размещению оборудования инженерных систем в зданиях и на территории поселений;
- взаимообусловленности архитектурных и инженерных решений.
