Смотровые колодцы, соединительные камеры и промывные колодцы

Смотровым колодцем или камерой называют шахту, расположенную над водоотводящим трубопроводом, внутри которой труба или коллектор заменены открытым лотком. Назначение этих колодцев состоит обеспечении возможности прочистки, контроля и вентиляции сети.

Места расположения смотровых колодцев:

Рекомендуемые материалы

Колодцы и камеры выполняются из сборного или монолитного железобетона, кирпича. В плане колодцы бывают круглыми, прямоугольными или полигональными.

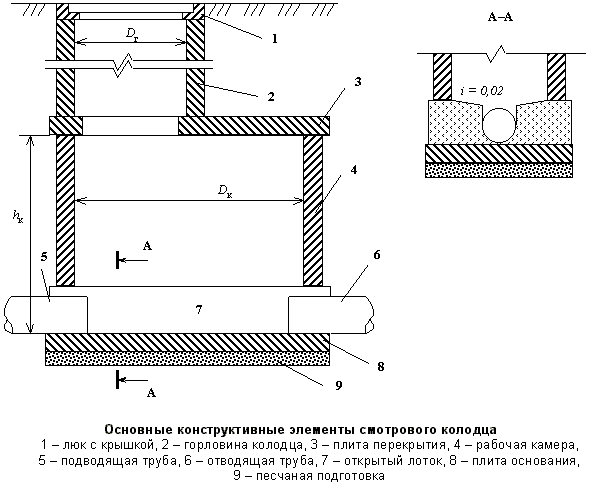

Смотровые колодцы состоят из следующих основных элементов: рабочей камеры, горловины и переходной части между ними, основания и люка с крышкой над горловиной (см. рис.)

Рекомендуем посмотреть лекцию "22.3 Новое политическое мышление и внешняя политика".

Лоток в колодце делается из бетона, в нижней части он полукруглый, в верхней – имеет вертикальные стенки. С двух сторон лотка создаются полки с уклоном к центру. Рабочая камера должна иметь следующие минимальные размеры: высота h_к – 1,8 м, диаметр D_к – 1,0 м. Минимальный диаметр горловины D_г – 0,7 м. Рабочие камеры и горловины оборудуются скобами или лестницами для спуска или подъема. Стенки рабочих камер и горловин могут выполняться из типовых железобетонных элементов – колец и плит.

Поворотные колодцы предусматриваются в случае изменения направления трассы трубопровода, причем для устранения большого гидравлического сопротивления необходимо, чтобы угол между присоединяемой и отводящей трубами был не менее 90^z, а радиус поворота – от 1 до 5 диаметров труб. Лоток такого колодца плавно искривлен.

Узловые колодцы устраивают в местах соединения двух-трех трубопроводов. Они имеют узел лотков, соединяющих не более трех подводящих труб и одной отводящей. Узловые колодцы на крупных коллекторах называют соединительными камерами.

Контрольные колодцы выполняются в местах присоединения дворовой или внутриквартальной сети к уличной и располагаются за пределами красной линии.

Промывные колодцы служат для периодической промывки начальных участков сети, которые имеют малые диаметры. В этом качестве могут использоваться обычные смотровые колодцы и специальные конструкции с запорными устройствами и подводом воды.
