Схемой водоотведения называется технически и экономически обоснованное проектное решение принятой системы водоотведения с учетом местных условий и перспектив развития объекта водоотведения.
Схема водоотведения обслуживаемого объекта (города или промышленного предприятия) включает разнообразные сооружения, которые по своему назначению делятся на две основные группы.
К первой группе относят оборудование и сооружения, предназначенные для приема и транспортирования сточных вод:
· Внутренние водоотводящие устройства (внутренняя сеть),
· Наружная водоотводящая сеть,
· Насосные станции и напорные водоводы
Ко второй группе относят:
· Очистные станции и сооружения,
· Выпуски сточных вод в водоем
Рекомендуемые материалы
Внутреннюю водоотводящую сеть в зависимости от категории отводимой жидкости подразделяют на:
· Бытовую – для отведения из зданий бытовых и фекальных сточных вод,
· Производственную – для отведения из цехов производственных сточных вод,
· Дождевую – для отведения дождевых и талых вод с поверхности крыш зданий

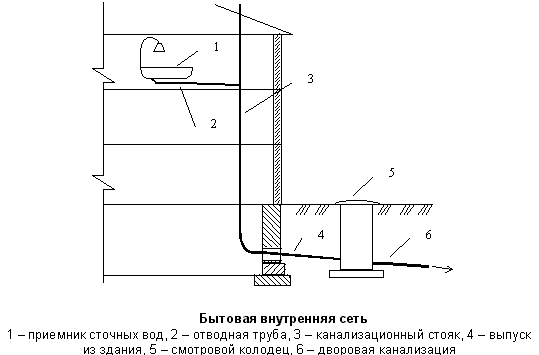

Бытовая внутренняя водоотводящая сеть включает в себя приемники сточных вод (унитазы, умывальники, раковины и т.д.), отводные линии к стояку, сами стояки и выпуски из зданий. Более подробно бытовую внутреннюю канализацию и водопровод рассматривают в курсе “Санитарно-техническое оборудование зданий”.
Схемы внутреннего производственного водоотведения характеризуются большим разнообразием в зависимости от производства, установленного оборудования и т.п. условий.
Наконец, внутренние водостоки состоят из приемных воронок, отводных труб, стояков и внутренних коллекторов. Наружная водоотводящая сеть состоит из подземной сети труб и каналов, прокладываемых с уклоном. Эти сети разделяются на дворовые, внутриквартальные и уличные.

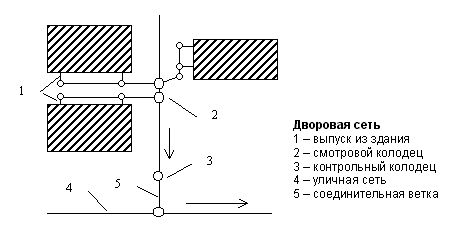

1. Дворовая водоотводящая сеть располагается в пределах одного двора и обслуживает одно или несколько зданий, она включает в себя выпуски из зданий, приемные и смотровые колодцы, а также систему подземных труб небольшого (150…200 мм) диаметра.
Последний колодец перед присоединением дворовой сети к уличной сети называется контрольным колодцем.
2. Внутриквартальная сеть располагается уже в пределах квартала или микрорайона, состоит из тех же элементов, что и дворовая.
3. Уличная водоотводящая сеть служит для транспортирования сточных вод, поступающих от отдельных кварталов населенного пункта в один трубопровод, называемый коллектором. Различают следующие виды коллекторов:
· коллектор бассейна водоотведения – собирает сточные воды из сети одного бассейна водоотведения,
· главный коллектор – собирает сточные воды от коллекторов бассейна водоотведения,
· загородный коллектор – отводит транзитом стоки за пределы населенного пункта к насосной станции или очистным сооружениям
При необходимости перекачки сточных вод из отдельных районов устраивают насосные станции и напорные трубопроводы сточных вод. Насосные станции могут быть трех видов:
Люди также интересуются этой лекцией: 16 Реализация системы управления доступом.
· местные – принимают и отводят стоки от группы или отдельных зданий,
· районные – осуществляют подъем сточных вод из глубоко лежащих коллекторов в более высоко расположенные,
· главные - насосные станции, подающие воду на очистные сооружения со всего населенного пункта
Напорные трубопроводы транспортируют сточную воду на более высокие отметки (например, на станцию очистки).
От главной насосной станции стоки поступают на очистные сооружения канализации, где происходит их очистка до необходимой степени.
Выпуски воды в водоем – специальные сооружения, конструкция которых обусловлена следующими требованиями: обеспечение быстрого и интенсивного смешения сточных вод с водой водоема и исключение разрушения самого выпуска потоками сбрасываемой сточной воды и воды водоема.
