Расчетная продолжительность дождя

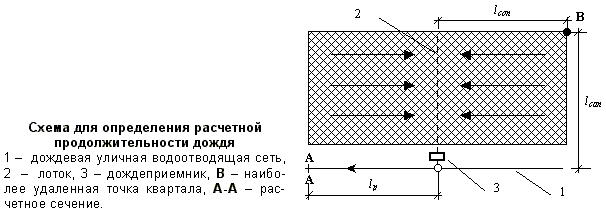

На рис. представлен квартал жилого массива, имеющий плоский рельеф местности. Согласно этой схеме, расчетная продолжительность дождя t_r равна времени добегания капли дождя от точки B до расчетного сечения А-А.

Формула для расчетной продолжительности дождя:

t_r = t_con + t_can + t_p.

Здесь:
1. t_con – продолжительность протекания дождевых вод до уличного лотка 2. Это так называемое время поверхностной концентрации. Для расчета предложена следующая формула:

,

где n – коэффициент шероховатости,
l_con – длина пути стока,
I – уклон поверхности,
i – интенсивность дождя по слою.

Однако такая формула применима только при правильно спланированных поверхностях без лотков, что, естественно, не всегда может быть обеспечено.

Многочисленными подсчетами установлено, что в городских условиях среднее время добегания воды колеблется от 5 до 10 мин. СНиП 2.04.03-85 рекомендует это время принимать равным 3…5 мин при наличии внутриквартальных закрытых дождевых сетей, а при их отсутствии – 5…10 мин.

Рекомендуемые материалы

2. t_can – продолжительность протекания дождевых вод по уличным лоткам до дождеприемника. Определяется по формуле:

,

Люди также интересуются этой лекцией: 3. Теории поведения человека в организации..

где l_can – длина участков лотков,
v_сan – скорость течения в лотке,
0,021 – коэффициент, который учитывает постепенное нарастание скорости по мере наполнения лотков.

3. t_p – продолжительность протекания воды по подземным трубам до рассчитываемого сечения. Определяется по формуле:

,

где l_p – длина расчетных участков коллектора,
v_p – расчетные скорость течения на участках сети.

Таким образом, продолжительность дождя, по которой принимают соответствующую его интенсивность, можно представить в виде:

.
