Определение начальной глубины заложения трубопроводов

Начальная глубина заложения уличной водоотводящей сети значительно влияет на объем работ и стоимость ее строительства. Поэтому выбору минимальной начальной глубины заложения сети следует уделять большое внимание.

Наименьшую глубину заложения принимают, исходя из опыта эксплуатации ранее построенных сетей водоотведения в данном районе. При отсутствии этого опыта глубину можно рассчитывать по условию:

h_min = h_пр – (0,3¸0,5) ≥ 0,7 + D,

где h_пр - нормативная глубина промерзания грунта, м (СНиП 2.01.02-82 “Строительная климатология и геофизика”),
D – диаметр трубы, м.

Люди также интересуются этой лекцией: 5 Китайско-конфуцианская культура.

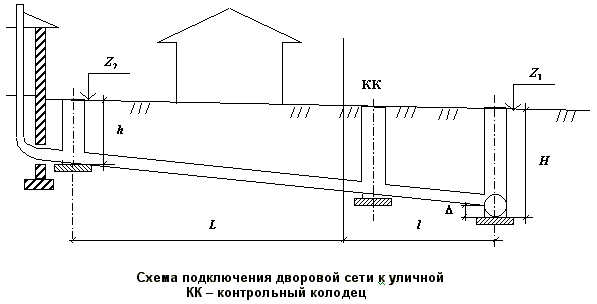

Если средний уклон рельефа местности меньше среднего уклона дворовой или внутриквартальной сети, то начальная глубина заложения уличной сети может быть определена по следующей схеме на рисунке.

Формула для расчета начальной глубины H в этом случае будет выглядеть так:

H = h + i(L+l) + (Z₁-Z₂) + Δ ,

где h - минимальная глубина в наиболее удаленном или невыгодно расположенном колодце во дворе,
L - длина дворовой или внутриквартальной водоотводящей ветки до красной линии застройки,
l - расстояние от красной линии до линии уличной сети,
i - минимальный уклон дворовой сети, принимаемый для труб d = 150 мм – 0,008, для труб d = 200 мм – 0,007,
Z₁ и Z₂ - отметки поверхности земли соответственно у колодца уличной сети и у удаленного колодца,
Δ - перепад между дном труб дворовой линии и дном уличной сети.

Максимальная глубина заложения определяется, исходя из характеристики грунтов, экономических и технических условий строительства. Обычно в слабых грунтах с высоким уровнем грунтовых вод заглубление бытовой сети допускают до 5,5 – 6 м, а в суглинках и глинах – 7,5 – 8 м и более.
