Конструкции и типы канализационных насосных станций
Конструкции и типы канализационных насосных станций
В состав большинства канализационных насосных станций входит: приемный резервуар с решеткой; машинное отделение, где размещены насосы; производственно-вспомогательные и бытовые помещения.
Приемный резервуар может быть расположен в одном здании с машинным отделением, но должен быть обязательно отделен от него непроницаемой стеной и иметь отдельный вход. Резервуар должен быть оборудован устройствами для взмучивания и смывания загрязнений со стен. Перед сливом в приемный резервуар стоки должны пройти предварительную очистку от крупных примесей на решетках, которые могут быть оборудованы дробилками для измельчения задержанных отбросов.
В машинном отделении устанавливают насосные агрегаты. Для перекачки бытовых сточных вод применяют центробежные горизонтальные и вертикальные насосы марок СД и СДС, а также моноблочные фекальные насосы марки ЦМК и ЦМФ и погружные ЭЦК. Для перекачки различных производственных стоков могут быть использованы насосы марок НЦС, К, АР, ГНОМ и др. – для неагрессивных жидкостей; ЦНСК, Х, ХО, АХП – для агрессивных стоков; НД, НКЭ – для нефтесодержащих стоков.
Для перекачки небольших расходов воды на небольшую высоту (2–7 м) целесообразно применять шнековые подъемники, которые просты по конструкции и надежны в работе. Кроме этого, для этих же целей возможно применение пневматических установок.
Для перекачки дождевых вод с большими расходами и малыми напорами целесообразно применение осевых насосов марок О и ОП.
Кроме насосов перекачки сточных вод, в машинном зале устанавливаются насосы для подачи воды на технические нужды, вакуум-насосы, насосы для удаления дренажных вод, подъемно-транспортное оборудование и контрольно-измерительные устройства. Насосы рекомендуется устанавливать под заливом, т.е. ниже уровня воды в приемном резервуаре.

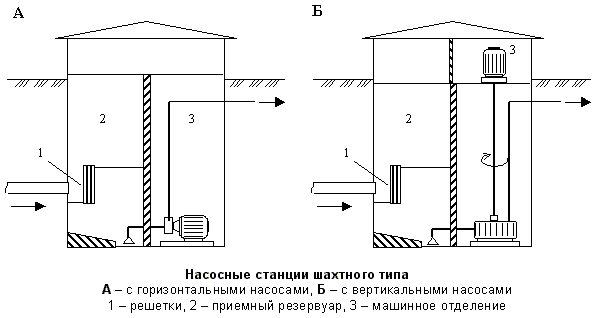

Наиболее широкое распространение получили насосные станции шахтного типа с наземным павильоном (см. рис).
Подземную часть сооружают, как правило, круглую в плане, наземную – прямоугольную или квадратную.
Вместе с этой лекцией читают "5 Выпрямительные диоды".
Канализационные насосные станции должны проектироваться для работы без постоянного обслуживающего персонала. При этом управление может осуществляться:
· автоматически в зависимости от уровня в приемном резервуаре;
· дистанционно из диспетчерского пункта;
· по месту периодически приходящим персоналом.
Все насосные станции делятся на три категории по надежности: I категория – не допускается перерыва или снижения подачи сточных вод, II категория – допускается перерыв в подаче стоков не более 6 ч, III категория – допускается перерыв подачи сточных вод не более суток. Количество напорных трубопроводов от станций I категории – должно быть не менее 2-х, для II и III допускается один трубопровод.
Если устройство аварийного выпуска невозможно, то принимаются дополнительные меры по обеспечению бесперебойной работы станции, например, устанавливают внутренние резервные электрогенераторы.
