Самоходный скрепер
4. Самоходный скрепер.
Самоходный скрепер представляет собой двухосную пневмоколесную машину, состоящую из одноосного тягача 15 и полуприцепного одноосного скреперного оборудования, соединенных между собой универсальным седельно-сцепным устройством 14. На тягаче смонтированы два гидроцилиндра 1 для его поворота относительно рабочего органа в плане. Седельно-сцепное устройство обеспечивает возможность относительного поворота тягача и скрепера в вертикальной и горизонтальной плоскостях. Для толкания скрепера бульдозером-толкачом в процессе набора грунта имеется буферное устройство 8.
Основным узлом скрепера является ковш 5 с двумя боковыми стенками и днищем, опирающийся на колеса 7. К подножевой плите ковша крепят сменные двухлезвийные ножи 2 - два боковых и средние. Ковш снабжен выдвижной задней стенкой 10для принудительной разгрузки, а в передней части - заслонкой Л, поднимающейся при наборе и выгрузке грунта. Заслонка служит для регулирования щели при загрузке ковша и закрывает ковш при транспортировании грунта. Ковш двумя шарнирами 4 соединен с тягой П-образной рамой 3, жестко соединенной с хоботом 13. Гидравлическая система управления рабочим оборудованием обеспечивает подъем-опускание ковша 5, заслонки 11, выдвижение задней стенки 10 и возврат ее в исходное положение с помощью трех пар гидроцилиндров 6, 9 и 12. Насосы гидросистемы рабочего оборудования приводятся в действие от коробки отбора мощности базового тягача. Раздельное управление гидроцилиндрами осуществляется золотниковым распределителем, установленным в кабине машиниста.

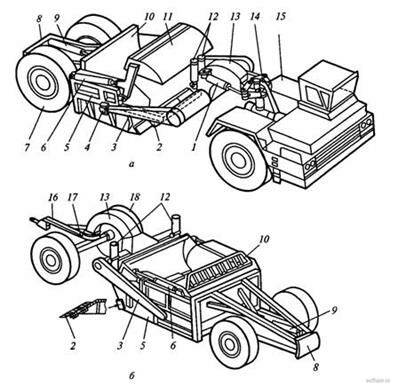

Самоходный (а) и прицепной (б) скреперы
Рабочее оборудование самоходных и прицепных скреперов одинаково по конструкции и максимально унифицировано.
