1.1 Теплозащита зданий и сооружений

Экономичная теплозащита зданий и сооружений стала в последнее время важнейшей проблемой строительства и проектирования, прямо связанной с состоянием мировой энергетики и экономики.

Теплозащита зданий, в которых люди пребывают длительное время, имеет значение с точки зрения сохранения их здоровья, а также стоимости эксплуатации (экономия энергии) и стоимости строительства зданий.

Достаточная теплозащита является предпосылкой для создания здоровых и комфортных условий в помещениях. Ощущение человеком комфортных условий в помещениях зависит от многих факторов, в том числе возраста, состояния здоровья, выполняемой работы и др. Человек реагирует на окружающие условия, например на температуру поверхностей ограждающих помещение конструкций, на температуру, влажность и движение воздуха в помещении.

Поверхность тела человека имеет температуру в среднем 306 К (32 - 33^ОС). Если температура окружающих человека предметов ниже 291 - 297 К (18-24^ОС) (комфортные условия), теплоотдача человеческого тела повышается и может возникнуть ощущение озноба. При повышении температуры окружающей среды направление теплоотдачи меняется, и человек реагирует на это выделением пота.

Подача тепла или, наоборот, охлаждение воздуха способствуют сохранению в помещении комфортных условий. При этом теплозащитная способность ограждающих помещение конструкций определяет величину притока тепла и прежде всего температуру поверхностей этих конструкций.

Для теплозащиты в летних условиях должны быть сформулированы дополнительные требования, в частности по теплоаккумулирующей способности, которые не являются предметом рассмотрения данного приложения. Повышенная теплозащита рассматриваемая в приложении, относится ко всей передающей тепло ограждающей поверхности здания. Напротив, минимальные требования, основанные на положениях строительной физики, сформулированные в DIN.

Рекомендуемые материалы

Трансмиссионные теплопотери могут быть описаны с помощью средних коэффициентов теплопередачи k_ср. Вследствие различий климатических условиях влияние вентиляции на колебания фактических теплопотерь учитывается путем предъявления прямых требований к степени уплотнения окон и швов между отдельными конструкциями.

Соблюдение определенных значений k_ср для всего здания дает более широкую свободу при формировании фасада здания и в применении требуемых теплозащитных мероприятий при устройстве наружных стен, окон, перекрытий и крыш. Следует без всяких исключений принимать во внимание все части ограждающей поверхности здания. Так, уменьшение эффективности теплозащиты наружных стен может быть компенсировано улучшением теплозащитных качеств окон или крыши. Это создает возможность выбора наиболее экономичного способа строительства.

Коэффициенты теплопередачи k_ср, задаются в зависимости от величины отношения площади ограждающей поверхности F к заключенному в ней объему V. Здания с малыми значениями отношения F/V (например, компактные многоэтажные сооружения) по сравнению со зданиями с большими значениями отношения F/V (например, дачные домики, одноквартирные дома) имеют значительно меньшие по отношению к их объемам или поверхностям теплопотери, конечно, если при этом предполагаются сравнимые теплотехнические качества всех поверхностей здания. Требования к теплозащите.

Требования, которые предъявляются к теплозащите помещений, предназначенных для длительного пребывания людей. Требования к теплозащите по действующим Дополнениям к DIN в значительной мере включены в качестве указаний для строительного надзора. Они подразделяются по вида конструкций и действительны для всех зданий с помещениями, предназначенными для длительного пребывания людей. В указаниях определен минимальный уровень теплозащиты различных конструкций, т.е. уровень минимального качества конструкции. Но это еще ничего не говорит об общем количестве тепла, проходящего через конструкцию. Суждение об этом дает лишь значение коэффициента теплопередачи и показатели конкретных условий, в которых находится конструкция (в частности, температур наружного и внутреннего воздуха, соответствующей назначению помещения). Известно, что применение конструкции с теплопередачей, соответствующей максимальным значениям норм, приводит к тому, что через оболочку здания теряется огромное количество тепловой энергии. Если оказывается, что здание в целом будет иметь чрезмерные теплопотери, то ограничение теплопередачи путем назначения соответствующего значения коэффициента k является единственной возможностью их снижения, тем более, если принимается во внимание вся отводящая тепло поверхность здания.

Выбор теплоизоляции, вариантов отделок стен для большинства заказчиков-застройщиков задача сложная. Слишком много противоречивых проблем требуется решить одновременно. Данная страничка поможет Вам во всем этом разобраться.

В настоящее время теплосбережение энергоресурсов приобрело большое значение. Согласно СНиП II-3-79* «Строительная теплотехника», сопротивление теплопередаче определяется исходя из:

· санитарно-гигиенических и комфортных условий (первое условие),

· условий энергосбережения (второе условие).

Для Москвы и ее области требуемое теплотехническое сопротивление стены по первому условию составляет 1,1 °С·м. кв./Вт, а по второму условию:

· для дома постоянного проживания 3,33 °С·м. кв./ Вт,

· для дома сезонного проживания 2,16 °С·м. кв./ Вт.

Таблица толщин и термических сопротивление материалов для условий Москвы и ее области

Из этих таблиц видно, что большинство загородного жилья в Подмосковье не удовлетворяют требованиям по теплосбережению, при этом даже первое условие несоблюдается во многих вновь строящихся зданиях. Поэтому, подбирая котел или обогревательные приборы только по указанным в их документации способности обогреть определенную площадь, Вы утверждаете, что Ваш дом построен со строгим учетом требований СНиП II-3-79*. Из вышеизложенного материала следует вывод. Для правильного выбора мощности котла и обогревательных приборов, необходимо рассчитать реальные теплопотери помещений Вашего дома. Ниже мы покажем несложную методику расчета теплопотерь Вашего дома. Дом теряет тепло через стену, крышу, сильные выбросы тепла идут через окна, в землю тоже уходит тепло, существенные потери тепла могут приходиться на вентиляцию. Тепловые потери в основном зависят от:

· разницы температур в доме и на улице (чем разница больше, тем потери выше),

· теплозащитных свойств стен, окон, перекрытий, покрытий (или, как говорят ограждающих конструкций).

Ограждающие конструкции сопротивляются утечкам тепла, поэтому их теплозащитные свойства оценивают величиной, называемой сопротивлением теплопередачи. Сопротивление теплопередачи показывает, какое количество тепла уйдет через квадратный метр ограждающей конструкции при заданном перепаде температур. Можно сказать и наоборот, какой перепад температур возникнет при прохождении определенного количества тепла через квадратный метр ограждений.

R = ΔT/q,

где q – это количество тепла, которое теряет квадратный метр ограждающей поверхности. Его измеряют в ваттах на квадратный метр (Вт/м. кв.); ΔT – это разница между температурой на улице и в комнате (°С) и, R – это сопротивление теплопередачи (°С/ Вт/м. кв. или °С·м. кв./ Вт). Когда речь идет о многослойной конструкции, то сопротивление слоев просто складываются. Например, сопротивление стены из дерева, обложенного кирпичом, является суммой трех сопротивлений: кирпичной и деревянной стенки и воздушной прослойки между ними:

R(сумм.)= R(дерев.) + R(воз.) + R(кирп.).

Распределение температуры и пограничные слои воздуха при передаче тепла через стену

Расчет на теплопотери проводят для самого неблагоприятного периода, которым является самая морозная и ветреная неделя в году. В строительных справочниках, как правило, указывают тепловое сопротивление материалов исходя из этого условия и климатического района (или наружной температуры), где находится Ваш дом.

Таблица – Сопротивление теплопередачи различных материалов при ΔT = 50 °С (Т_нар. = –30 °С, Т_внутр. = 20 °С.)

Как видно из предыдущей таблицы, современные стеклопакеты позволяют уменьшить теплопотери окна почти в два раза. Например, для десяти окон размером 1,0 м х 1,6 м экономия достигнет киловатта, что в месяц дает 720 киловатт-часов.

Для правильного выбора материалов и толщин ограждающих конструкций применим эти сведения к конкретному примеру. В расчете тепловых потерь на один кв. метр участвуют две величины:

· перепад температур ΔT,

· сопротивления теплопередаче R.

Температуру в помещении определим в 20 °С, а наружную температуру примем равной –30 °С. Тогда перепад температур ΔT будет равным 50 °С. Стены выполнены из бруса толщиной 20 см, тогда R= 0,806 °С·м. кв./ Вт.

Тепловые потери составят 50 / 0,806 = 62 (Вт/м. кв.). Для упрощения расчетов теплопотерь в строительных справочниках приводят теплопотери разного вида стен, перекрытий и т.д. для некоторых значений зимней температуры воздуха. В частности, даются разные цифры для угловых помещений (там влияет завихрение воздуха, отекающего дом) и неугловых, а также учитывается разная тепловая картина для помещений первого и верхнего этажа.

Рассмотрим пример расчета тепловых потерь двух разных комнат одной площади с помощью таблиц.

Пример 1.

Угловая комната (первый этаж)

Характеристики комнаты:

· этаж первый,

· площадь комнаты – 16 кв.м. (5х3,2),

· высота потолка – 2,75 м,

· наружных стен – две,

· материал и толщина наружных стен – брус толщиной 18 см, обшит гипсокартонном и оклеен обоями,

· окна – два (высота 1,6 м, ширина 1,0 м) с двойным остеклением,

· полы – деревянные утепленные, снизу подвал,

· выше чердачное перекрытие,

· расчетная наружная температура –30 °С,

· требуемая температура в комнате +20 °С.

Рассчитаем площади теплоотдающих поверхностей.

Площадь наружных стен за вычетом окон: S_стен(5+3,2)х2,7-2х1,0х1,6 = 18,94 кв. м.

Площадь окон: S_окон = 2х1,0х1,6 = 3,2 кв. м.

Площадь пола: S_пола = 5х3,2 = 16 кв. м.

Площадь потолка: S_{потолка} = 5х3,2 = 16 кв. м.

Площадь внутренних перегородок в расчете не участвует, так как через них тепло не уходит – ведь по обе стороны перегородки температура одинакова. Тоже относится и к внутренней двери. Теперь вычислим теплопотери каждой из поверхностей:

Суммарные теплопотери комнаты составят: Q_{суммарные} = 3094 Вт.

Заметим, что через стены уходит тепла больше чем через окна, полы и потолок. Результат расчета показывает теплопотери комнаты в самые морозные (Т нар.= –30 °С) дни года. Естественно, чем теплее на улице, тем меньше уйдет из комнаты тепла.

Пример 2

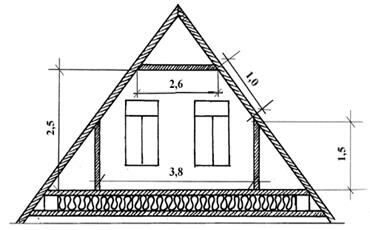

Комната под крышей (мансарда)

Характеристики комнаты:

· этаж верхний,

· площадь 16 кв.м. (3,8х4,2),

· высота потолка 2,4 м,

· наружные стены; два ската крыши (шифер, сплошная обрешетка, 10 см минваты, вагонка), фронтоны (брус толщиной 10 см, обшитый вагонкой) и боковые перегородки (каркасная стена с керамзитовым заполнением 10 см),

· окна – четыре (по два на каждом фронтоне), высотой 1,6 м и шириной 1,0 м с двойным остеклением,

· расчетная наружная температура –30°С,

· требуемая температура в комнате +20°С.

Рассчитаем площади теплоотдающих поверхностей.

Площадь торцевых наружных стен за вычетом окон: S_{торц.стен} = 2х(2,4х3,8-0,9х0,6-2х1,6х0,8) = 12 кв. м.

Площадь скатов крыши, ограничивающих комнату: S_{скатов.стен} = 2х1,0х4,2 = 8,4 кв. м.

Площадь боковых перегородок: S_{бок.перегор} = 2х1,5х4,2 = 12,6 кв. м.

Площадь окон: S_окон = 4х1,6х1,0 = 6,4 кв. м.

Площадь потолка: S_{потолка} = 2,6х4,2 = 10,92 кв. м.

Теперь рассчитаем тепловые потери этих поверхностей, при этом учтем, что через пол тепло не уходит (там теплое помещение). Теплопотери для стен и потолка мы считаем как для угловых помещений, а для потолка и боковых перегородок вводим 70-процентный коэффициент, так как за ними располагаются неотапливаемые помещения.

Суммарные теплопотери комнаты составят: Q_{суммарные} = 4504 Вт.

Как видим, теплая комната первого этажа теряет (или потребляет) значительно меньше тепла, чем мансардная комната с тонкими стенками и большой площадью остекления.

Чтобы такое помещение сделать пригодным для зимнего проживания, нужно в первую очередь утеплять стены, боковые перегородки и окна. Любая ограждающая конструкция может быть представлена в виде многослойной стены, каждый слой которой имеет свое тепловое сопротивление и свое сопротивление прохождению воздуха. Сложив тепловое сопротивление всех слоев, получим тепловое сопротивление всей стены. Также суммируя сопротивление прохождению воздуха всех слоев, поймем, как дышит стена. Идеальная стена из бруса должна быть эквивалентна стене из бруса толщиной 15 – 20 см. Приведенная ниже таблица поможет в этом.

Для объективной картины теплопотерь всего дома необходимо учесть:

1. Потери тепла через контакт фундамента с мерзлым грунтом обычно принимают 15% от потерь тепла через стены первого этажа (с учетом сложности расчета).

2. Потери тепла, связанные с вентиляцией. Эти потери рассчитываются с учетом строительных норм (СНиП). Для жилого дома требуется около одного воздухообмена в час, то есть за это время необходимо подать тот же объем свежего воздуха. Таким образом, потери связанные с вентиляцией, составляют немногим меньше сумме теплопотерь приходящиеся на ограждающие конструкции. Получается, что потери тепла через стены и остекление составляет только 40%, а потери тепла на вентиляцию 50%. В европейских нормах вентиляции и утепления стен, соотношение тепловых потерь составляют 30% и 60%.

3. Если стена «дышит», как стена из бруса или бревна толщиной 15 – 20 см, то происходит возврат тепла. Это позволяет снизить тепловые потери на 30%, поэтому полученную при расчете величину теплового сопротивления стены следует умножить на 1,3 (или соответственно уменьшить теплопотери).

Суммировав все теплопотери дома, Вы определите, какой мощности генератор тепла (котел) и отопительные приборы необходимы для комфортного обогрева дома в самые холодные и ветряные дни. Также, расчеты подобного рода покажут, где «слабое звено» и как его исключить с помощью дополнительной изоляции.

Рассчитать расход тепла можно и по укрупненным показателям. Так, в одно- и двухэтажных не сильно утепленных домах при наружной температуре –25 °С требуется 213 Вт на один квадратный метр общей площади, а при –30 °С – 230 Вт. Для хорошо утепленных домов – это: при –25 °С – 173 Вт на кв.м. общей площади, а при –30 °С – 177 Вт.

Выводы и рекомендации

1. Стоимость теплоизоляции относительно стоимости всего дома существенно мала, однако при эксплуатации здания основные затраты приходятся именно на отопление. На теплоизоляции ни в коем случае нельзя экономить, особенно при комфортном проживании на больших площадях. Цены на энергоносители во всем мире постоянно повышаются.

2. Современные строительные материалы обладают более высоким термическим сопротивлением, чем материалы традиционные. Это позволяет делать стены тоньше, а значит, дешевле и легче. Все это хорошо, но у тонких стен меньше теплоемкость, то есть они хуже запасают тепло. Топить приходиться постоянно – стены быстро нагреваются и быстро остывают. В старых домах с толстыми стенами жарким летним днем прохладно, остывшие за ночь стены «накопили холод».

3. Утепление необходимо рассматривать совместно с воздухопроницаемостью стен. Если увеличение теплового сопротивления стен связано со значительным уменьшением воздухопроницаемости, то не следует его применять. Идеальная стена по воздухопроницаемости эквивалентна стене из бруса толщиной 15…20 см.

4. Очень часто, неправильное применение пароизоляции приводит к ухудшению санитарно-гигиенических свойств жилья. При правильно организованной вентиляции и «дышащих» стенах она излишня, а при плохо воздухопроницаемых стенах это ненужно. Основное ее назначение это предотвращение инфильтрации стен и защита утепления от ветра.

5. Утепление стен снаружи существенно эффективнее внутреннего утепления.

6. Не следует бесконечно утеплять стены. Эффективность такого подхода к энергосбережению – не высока.

7. Вентиляция – вот основные резервы энергосбережения.

8. Применив современные системы остекления (стеклопакеты, теплозащитное стекло и т.п.), низкотемпературные обогревающие системы, эффективную теплоизоляцию ограждающих конструкций, можно сократить затраты на отопление в 3 раза.

Варианты дополнительного утепления конструкций зданий на базе строительной теплоизоляции типа «ISOVER», при наличии в помещениях систем воздухообмена и вентиляции.

1.1.1 Теплопотери через ограждающие конструкции

Теплозащита помещения зависит от сопротивления теплопередаче ограждающих конструкций (стен, перекрытий), которые в современных зданиях значительно отличаются одна от другой. Для их изготовления применяют различные материалы; соответственно этому они выполняют специфические функции. Каждому материалу соответствуют свои значения коэффициента теплопроводности  и принятая рациональная толщина d, и сопротивления теплопередаче оказываются различными. К ограждающим конструкциям относятся также окна и двери. Их сопротивление теплопередаче существенно меньше, чем прочих конструкций. Дополнительное влияние на теплозащиту оказывает соотношение площадей проемов и сплошных стен.

Насколько значительны теплопотери через поверхности, которые ограждают помещение от наружного воздуха, настолько невелики теплопотери через внутренние конструкции, поэтому теплозащита помещения зависит также от его геометрии и положения в здании. Глубокое помещение с малой поверхностью наружных стен требует меньшего подвода тепла, чем широкое помещение такой же площади с большей поверхностью наружных стен. Угловое помещение дома в верхнем этаже с тремя наружными поверхностями имеет большую потребность в тепле, чем помещение примерно такого же размера, расположенное в середине одного из промежуточных этажей, поэтому при проектировании теплозащиты следует обращать внимание на отношение доли наружных поверхностей к объему помещения.

Теплозащита зависит также от воздухопроницаемости конструкций, которые ограждают помещение от наружного воздуха, а также их теплоаккумулирующей способности.

Стены и перекрытия если они оштукатурены, характеризуются очень малой воздухопроницаемостью, поэтому теплопотери вследствие переноса тепла воздухом незначительны.

Организационно-технологическое проектирование дополнительной теплозащиты стеновых ограждающих конструкций

Технология строительного производства состоит из двух аспектов – технического и организационного. Технический аспект включает в себя: - технику производства строительной продукции с использованием новейших достижений научно-технического прогресса в строительных производственных процессах; - методы производства, как принципы реализации новейших достижений научно-технического прогресса при воздействии на объект производства производительных сил с использованием средств производства и информационных ресурсов.

Организационный аспект объединяет принципы строительного или ремонтно-строительного производства, представляющие собой методы выражения связей между производительной продукцией и количественными значениями параметров, характеризующих объекты производства, средства производства, производительные силы и информационные ресурсы, а также достижения строительной науки применительно к материально-техническому аспекту производства продукции строительного или ремонтно-строительного производства.

Технический и организационный аспекты материально-технического производства строительной продукции неотъемлемы друг от друга. Вопросы организации технологических процессов не могут рассматриваться только как результаты технических решений. Многолетняя практика строительства подтвердила необходимость совместного изучения и анализа технических и организационно-технологических решений. Принятие рациональных организационных решений оказывает большое влияние на параметры технологических процессов, и, наоборот, с повышением технологичности проектных решений возникают возможности применения более прогрессивных и эффективных форм и методов организации строительного и ремонтно-строительного производства.

Любой технологический процесс, в результате которого получается готовая продукция, может быть реализован различными методами, различающимися между собой применяемыми материалами, механизмами, инструментами, технологическим оборудованием, качественным и количественным составом бригад и звеньев рабочих и др. Каждый из выше названых факторов в свою очередь характеризуется определенными техническими или технико-экономическими показателями. Поэтому в создании технического проекта здания или сооружения кроме архитекторов и конструкторов должны активно участвовать и технологи, что особенно важно на стадии альтернативных решений при вариантном проектировании.

Своевременная и высококвалифицированная оценка технологичности проектных решений при вариантном проектировании реконструкции зданий позволяет в процессе работы над проектно-сметной документацией осуществлять выбор рациональных вариантов из нескольких возможных, направив усилия разработчиков на доведение именно этих вариантов.

Технологичность проектов устройства дополнительной теплозащиты зданий

Одним из важнейших критериев оценки проектов возведения и реконструкции зданий и сооружений является технологичность их реализации. До 60 % затрат на возведение зданий и сооружений зависит от технологичности проектных решений. Это утверждение в еще большей степени относится к реконструкции жилых зданий. Поэтому вполне объяснимо то внимание, которое ученые уделяли и уделяют вопросам технологичности проектов.

Исследованию технологичности сборных железобетонных конструкций и технологичности возведения промышленных зданий и сооружений посвящены фундаментальные труды С.С. Атаева, С.Н. Булгакова, А.А. Гусакова,Б.В. Прыкина,В.К. Черненко,Т.Н. Цая,Р.Б. Тяна, Е.П. Уварова.

Проблемы выбора технологичных решений при строительстве гражданских зданий подробно рассмотрены в работах Ю.Б.Монфреда, С.В. Николаева, Е.Д. Белоусова. Вопросам повышения технологичности и выбора рациональных вариантов организационно-технологических решений при выполнении отдельных технологических процессов возведения различных типов зданий и сооружений, их реконструкции посвящены работы Б.А. Крылова,А.А. Афанасьева,Л.И. Абрамова,А.К. Шрейбера, К.А. Шрейбера и ряда других авторов.

Технологичность проектов представляет собой совокупность технических свойств объемно-планировочных и конструктивных решений строительных объектов, характеризующих их соответствие требованиям строительного производства и эксплуатации, является основой комплексной характеристикой технического уровня и совершенства проектов, предопределяющей на стадии проектирования объектов организационно-технологическую надежность строительного производства.

Несмотря на большое количество исследований, выполненных в области технологичности проектных решений зданий и сооружений, на практике, в настоящее время, вариантная проработка проектов почти не применяется. Это связано, во-первых, с низкой стоимостью проектирования, несмотря на то, что в последнее время объекты проектирования значительно усложнились и в несколько раз возрос объем капитальных вложений. В то же время немногие примеры вариантного проектирования и более глубокой творческой проработки проектов убедительно показывает, что получаемый в результате этого эффект во много раз превышает затраты на проектирование.

Изучение зарубежного опыта показало, что важным направлением повышения качества проектных решений является вариантная системотехническая проработка технико-экономических обоснований. Это позволяет сократить стадийность разработок и сроки проектирования. В США вопросам выбора основных решений ранней стадии проектирования, оценки стоимости проектирования и строительства придается первостепенное значение, и полученные решения закладываются в основу дальнейшей работы. При этом затраты на обоснование решений составляют примерно 15…20 % обычных затрат на проектирование. Обоснованность принятых решений позволяет совмещать проектирование и строительство.

Недостаточное выделение средств на технико-экономические обоснования и вариантное проектирование в отечественной практике существенно снижают качество проектов.

Проектными организациями допускаются значительные недоработки в части индустриализации проектных решений, повышения уровня сборности основных конструктивных элементов, сокращения типоразмеров конструкций, затрат ручного труда в строительстве. Особенно это сказывается на отделочных работах, реконструкции и в том числе устройстве дополнительной теплозащиты здания.

Ошибки так же допускаются при определении сметной стоимости строительства объектов. Более половины проектов, рассматриваемых ежегодно в порядке выборочного контроля, не имеют расчетов сметной стоимости в полном объеме.

Общая сметная стоимость строительства рассматриваемых ежегодно проектов снижается. С другой стороны, каждый год происходит непредвиденное увеличение сметной стоимости уже строящихся объектов, что уменьшает надежность не только планирования материально-технического обеспечения, но и экономических оценок проектов, поскольку все экономические показатели проектов основаны на сметной стоимости.

Во-вторых, отсутствуют научно обоснованные методы формирования и обоснования необходимого и достаточного состава показателей оценки технологичности, методологическое единство в подходах к ее оценке и даже в самом определении технологичности проектных решений. В технической литературе и в научных трудах встречается около 400 разнородных показателей оценки технологичности: повторяемость конструкций, сборность, весовое единообразие, трудоемкость стыкования, общий показатель строительной типизации, коэффициент неравенства количественных параметров объемно-планировочных решений, разновысотность зданий, размеры рабочих зон, коэффициент концентрации и расчленения конструкций, степень серийности элементов, весовая разновидность конструкций, коэффициент ожидания, степень заводской готовности конструкций, показатель однотипности вида, коэффициент равновестности элементов, удельный расход сырьевых и энергетических ресурсов, приведенные затраты и т.д.

Среди показателей оценки технологичности проектных решений встречаются технические, экономические, технико-экономические, относительные и абсолютные, дифференцированные и комплексные, количественные и качественные.

Большинство исследователей считают необходимым оценивать технологичность проектных решений по комплексным показателям (технологичность изготовления материалов, изделий, конструкций; технологичность возведения зданий и сооружений; технологичность эксплуатации зданий и сооружений), получая такие показатели путем свертки дифференциальных показателей.

Нельзя не согласится с мнением Шрейбера К.А. в том что, такой подход к формированию комплексного показателя оценки технологичности представляется правомерным лишь при прогнозировании эффективности проектных решений на государственном уровне.

При оценке технологичности проектных решений, принимаемых в индивидуальных проектах разового применения (а устройство дополнительной теплозащиты зданий в силу разнотипности по своим архитектурно-конструктивным решениям и техническому состоянию осуществляется практически всегда по индивидуальным проектам), целесообразно ставить и решать задачу через совершенствование производственно-хозяйственной и финансово-экономической деятельности подрядных организаций за счет повышения качества проектно-сметной документации. Поэтому, при многокритериальной оценке проектов реконструкции жилых зданий без большого ущерба для репрезентативности результатов можно пренебречь показателями технологичности в сопряженных с ремонтно-строительным производством отраслях. Этот аспект технологичности может и должен быть рассмотрен в тех случаях, когда проектные решения предусматривают использование принципиально новых материалов, изделий, требующее значительных материальных затрат на перестройку промышленно-производственной базы строительных или ремонтно-строительных организаций. Во всех остальных случаях учет технологичности изготовления (заводской технологичности) приведет к непомерному усложнению расчетов, значительно затруднит выделение дифференцированного показателя оценки технологичности устройства дополнительной теплозащиты зданий и сооружений (строительной технологичности).

Технологичность эксплуатации зданий и сооружений после завершения их возведения или реконструкции является важной подсистемой комплексного показателя оценки технологичности проектных решений, определяя наряду с комфортабельностью потребительские свойства построенных или реконструированных зданий в течение всего срока их эксплуатации.

Эксплуатационная технологичность определяется ремонтной способностью и ремонтопригодностью конструктивных элементов, систем и зданий в целом, возможностью комплексной механизации, автоматизации и диспетчеризации технического обслуживания, максимально достижимой равнопрочностью и долговечностью отдельных элементов и систем, составляющих здание. Однако отсутствие, каких бы то ни было методик определения целевой функции, соответствующей подсистеме эксплуатационной технологичности проектов строительства и реконструкции жилых зданий, не дает формировать комплексный показатель оценки решений с учетом эксплуатационной технологичности, которая частично учитывается при технико-экономической оценке проектов.

Учитывая вышеизложенное, предлагается в рамках многокритериальной оценки проектов устройства дополнительной теплозащиты жилых зданий использовать критерий оценки технологичности собственно проведения теплозащитных мероприятий, названный строительной технологичностью.

На основании всестороннего анализа многочисленных показателей оценки технологичности проектных решений, используемых в теории и практике нового строительства, предлагается технологичность проектов устройства дополнительной теплозащиты стен жилых зданий (строительную технологичность) оценивать по удельной трудоемкости осуществления теплозащиты, т. е. суммарной трудоемкости реализации проекта, отнесенной к 1 м2 площади наружных стен здания, получаемой в результате осуществления проекта.

Строительную технологичность подразделяют на проектную и построечную. Под проектной технологичностью понимают ту часть трудозатрат на теплозащиту стен здания, которая непосредственно определяется техническими решениями, принимаемыми в процессе проектирования, и может с изменением того или иного решения уменьшаться или увеличиваться.

Построечная технологичность определяется уровнем организации труда и организации производства в подрядных подразделениях, осуществляющих теплозащиту. Повышение построечной технологичности (т. е. снижение удельной трудоемкости устройства теплозащиты) целиком и полностью является прерогативой подрядных организаций и достигается осуществлением комплекса организационно - технологических мероприятий, среди которых можно выделить следующие основные направления:

· повышение уровня комплексной механизации ремонтно-строительных работ;

· совершенствование организационно-технологической подготовки ремонтно-строительного производства;

· совершенствование управления ремонтно-строительным производством;

· внедрение научно-технического прогресса в ремонтно-строительное производство.

Понятие комплексной механизации включает в себя обеспеченность машинами и механизмами, ручным механизированным инструментом, ручным немеханизированным инструментом и приспособлениями.

Следует отметить, что уровень комплексной механизации ремонтно-строительного производства в настоящее время крайне низок даже в сравнении со строительным производством. Данные уровни комплексной механизации ремонтно-строительного производства (по видам работ) приведены в табл.1.

Таблица 1. Уровни комплексной механизации

Такое положение объясняется целым рядом объективных и субъективных причин, в числе которых нетехнологичные проектные и организационно-технологические решения, препятствующие широкому использованию машин и механизмов при ремонте и реконструкции зданий; низкая механовооруженность ремонтно-строительного производства, обусловленная в первую очередь отсутствием необходимого количества и номенклатуры машин, механизмов и средств малой механизации, предназначенных специально для выполнения малообъемных работ в стесненных условиях, характерных для ремонтно-строительного производства (в настоящее время механовооруженность ремонтно-строительных организаций в 2...3 раза ниже аналогичного показателя в капитальном строительстве); недостаточная оснащенность ручным немеханизированным инструментом и приспособлениями, их низкое качество.

Внедрение научно-технического прогресса в ремонтно-строительное производство в большой степени обуславливается прогрессивностью и новизной технических решений, принимаемых в процессе проектирования, поэтому данному вопросу надлежит уделять самое пристальное внимание особенно при вариантном проектировании, дающем возможность сопоставления новых проектных решений с традиционными, содержащимися в типовых проектах, в проектах-аналогах, альтернативных вариантах проектных решений.

Повышение проектной технологичности достигается в процессе вариантного проектирования путем выбора из нескольких вариантов такого, удельная трудоемкость реализации которого будет наименьшей. Повышение проектной технологичности и, как следствие, строительной технологичности, достижимо только в условиях вариантного проектирования реконструкции жилых зданий.

1.1.2 Теплопотери через оконные проемы

Общие теплопотери в зоне проемов складываются из трансмиссионных теплопотерь и теплопотерь, связанных с вентиляцией. Если рассматривать только трансмиссионные теплопотери и сравнить между собой безрамное остекление с остеклением в створчатых и раздельных (составных) переплетах (рис. 1), то оказывается, что теплопотери на рисунке 1б, ниже вследствие значительно меньшей теплопроводности деревянных переплетов.

Значительная воздухопроницаемость и, следовательно, большой перенос тепла (рис. 2а) заметно уменьшаются с установкой в притворе уплотнения (рис. 2б). В то же время подобные уплотнения уменьшают приток в помещениях свежего воздуха, вследствие чего воздухообмен становится меньше требуемого для здоровья и хорошего самочувствия людей.

В наружных стенах жилых помещений рекомендуется устраивать окна с двойными или спаренными переплетами. Теплопотери окон определяются воздухопроницаемостью швов, поэтому на их герметизацию следует обращать особое внимание.

Сокращение теплопотерь через оконные и балконные заполнения жилых зданий

Требования, предъявляемые к оконным и балконным заполнениям

Оконные и балконные заполнения являются неотъемлемой частью фасадов, они составляют порядка 30…45 % площади наружных стен жилых зданий и предназначены для обеспечения необходимой естественной освещенности помещений и возможности контакта с окружающей средой.

Конструкции светопрозрачных ограждений подвержены силовым и не силовым воздействиям: снаружи на них воздействуют ветровые нагрузки, атмосферные осадки, переменные температура и влажность воздуха, солнечная радиация, шум, пыль и водорастворимые химические примеси в атмосферной влаге; изнутри – потоки тепла и пара, шум. Оконные и балконные заполнения также должны вписываться в архитектурный облик всего здания, легко монтироваться, быть ремонтнопригодными.

Установлено, что в зимний период теплопотери через окна жилых зданий составляют порядка 22…30 % (через стены 18…27 %) общих потерь тепла зданием. Это говорит о том, что какой бы хорошей не была дополнительная теплозащита стен, без проведения мероприятия по сокращению теплопотерь через окна, она не даст ожидаемого эффекта.

Согласно «Изменению № 3 СНиП II-3-79** «Строительная теплотехника» требуемое сопротивление теплопередаче окон изменилось не более чем в 1,5 раза (для стен в 2,5…3 раза). Фактически, значения сопротивлений теплопередаче окон зданий опорного жилищного фонда отличаются от нормативных гораздо более, чем в полтора раза. Главной причиной такого отклонения является их воздухопроницаемость, вызванная проникновением холодного воздух в межстекольную полость окон (соответственно и внутрь помещений), через не плотности и щели в притворах переплетов и фальцев (четвертей со стеклами). Это вызывает усиленную конвекцию воздуха в межстекольной полости и влечет снижение теплозащитной способности, нередко более, чем в три раза по сравнению с новыми нормами.

В новых нормах установлено, что воздухопроницаемость светопрозрачных ограждений жилых зданий должна быть такой, чтобы через каждый квадратный метр оконных и балконных заполнений в помещение проникало за час не более 6 кг воздуха. Это ограничение величины воздухопроницаемости позволяет уменьшить теплопотери.

Проблема воздухообмена через окна и воздухонепроницаемости окон в настоящее время особенно актуальна, и между этими факторами существует непосредственная связь. Изготовителей современных окон, как правило, упрекают в том, что создаваемые ими окна с высокой степенью уплотнения вместе с тем отрицательно воздействуют на условия микроклимата в жилых помещениях, что приводит к необходимости проведения определенных мероприятий в устройстве вентиляции. Ее чаще всего организовывают за счет периодического открывания соответствующих отверстий в окнах, обеспечивающих гарантированное поступление внутрь помещений требующегося количества свежего воздуха. Причем за такой вентиляцией должны следить жильцы домов, которым необходимо разъяснять, что правильная организация воздухообмена означает обеспечение необходимой, соответствующей потребностям вентиляции, а не длящегося часами открывания окон.

Задача воздухообмена (вентиляции) – гарантировать качество воздуха в зависимости от назначения помещения, обеспечить достаточный приток воздуха при включенных газовых плитах и создать определенное движение воздуха, исключающее возможность образования конденсата.

Требования к уплотнению окон устанавливаются нормами не только по воздухопроницаемости, но и с точки зрения предотвращения неконтролируемого проникания дождевой влаги через швы в окнах, которое может привести к повреждению стен здания в местах оконных и балконных проемов. От уплотнения в большей степени, чем теплозащита, зависит изоляция помещений от шума. Исследования проведенные в Германии показали, что звукоизоляция с помощью системы остекления и переплетов лишь тогда может составлять 100 %, когда коэффициент проницаемости швов (a), будет меньше 1. При увеличении коэффициента проницаемости швов (a) до 3 изоляция звука с помощью остекления снижается до 60…70 %. Это означает, что остекление окон, которое может изолировать шум до 40 дБ, при неплотных окнах со значением коэффициента (a) от 3 до 4, может обеспечить изоляцию шума не более 28 – 30 дБ.

Таким образом, теплозащитные свойства окон – это не только проблема экономии энергии, но и условие обеспечения комфортных условий внутри помещений.

Конструктивно-технологические решения окон и балконных дверей

Требования, предъявляемые в настоящее время к окнам, за исключением требований к внешнему виду, как правило, могут быть удовлетворены при использовании трех основных видов материалов – древесины, пластмассы и алюминия, а так же их комбинации. Каждый материал характеризуется специфическими свойствами, которые могут способствовать как достоинствам, так и недостаткам конструкции. Свойство материалов, а также воздействие окружающей среды и предъявляемые к ним требования следует принимать в расчет как при изготовлении, так и при монтаже окон и их эксплуатации.

Главными требованиями являются сохранение формы под воздействием климатических факторов, длительный срок службы, небольшие затраты на содержание и ремонт и благоприятное влияние на микроклимат помещения.

За последние два-три года российский рынок окон и балконных дверей претерпел существенные изменения.

Освоенные западными производителями в 80-е годы конструкции деревянных и поливинилхлоридных (ПВХ) окон с применением стеклопакетов, поворотно-откидных приборов и новых типов уплотняющих прокладок уверенно вытесняют из индивидуального и коттеджного строительства России низкокачественные деревянные окна отечественного производства.

Современные конструкции окон привлекают к себе, прежде всего удобством эксплуатации красивым внешним видом, а также высокими показателями по сопротивлению воздухопроницанию и звукоизоляции.

Базовыми элементами этих конструкций являются стеклопакеты. Основой для их широкого применения стало освоение новых мобильных и относительно недорогих технологий с применением надежных герметиков и термополированных стекол.

Варьируя различными видами стекол и пленок с теплоотражающими (и другими) покрытиями, межстекольными расстояниями и составом газонаполнения стеклопакетов, можно изготавливать окна с любыми заданными параметрами в пределах возможности основного конструктивного решения.

Сложность состоит в точном определении этих возможностей и правильном выборе конструкций окон с учетом эксплуатационных характеристик температурных, ветровых и др. нагрузок, присущих климатическим условиям России.

Многих потребителей окон в России беспокоит вопрос о возможности применения ПВХ окон в условиях отрицательных температур. Сейчас можно с уверенностью сказать, что поливинилхлоридные профили, сертифицированные в системе Минстроя России и прошедшие испытания на долговечность в независимом испытательном центре «Стройполимертрест», могут применяться при минусовых температурах – 40 °С. Ведущие германские фирмы «КВЕ», «Gealan», «Rehau» провели испытания и подтвердили возможность эксплуатации своих изделий при температуре - 50С. Поэтому применение ПВХ профилей в конструкциях окон (с учетом рекомендаций Минстроя России, установленных в сертификатах соответствия) не вызывает опасения, тем более, что ПВХ профили успешно проходят гигиенические испытания в организациях санэпидемнадзора России и других стран.

Что касается ценовых показателей, то практика западного рынка показывает, что качественные окна из древесины дороже аналогичных из поливинилхлорида (хотя для условий российского производства соотношения ценовых показателей могут быть иными).

Сложность применения новых конструкций в условиях России состоит в другом: результаты испытаний стеклопакетов на долговечность показывают, что герметичность стеклопакетов может быть гарантирована (при строгом соблюдении технологии их изготовления) в течении 10…15 лет эксплуатации. Потеря герметичности влияет на образование конденсата внутри стеклопакета в холодные периоды года и снижение коэффициента светопропускания. С точки зрения теплозащиты, стеклопакет может работать еще длительное время. Однако при условии заполнения стеклопакета газом или использовании стекол с теплоотражающим покрытием потеря герметичности резко изменит эксплуатационные показатели изделия.

Технология изготовления стеклопакетов, качество применяемых герметиков и организация контроля качества на российских предприятиях, изготавливающих стеклопакеты, в настоящее время являются наиболее слабым местом в общем процессе производства окон и балконных дверей.

Теоретически опасность разгерметизации стеклопакета усиливается при его эксплуатации при температурах – 30 оС и ниже. В этих условиях следует применять конструкции, в которых стеклопакет защищен от резких температурных перепадов впереди стоящим стеклом, т.е. конструкция, «стекло + стеклопакет» по аналогии с ГОСТ 24699-81.

В настоящее время в стеклопакетах иногда применяют стекла с нанесенными на их поверхность определенных покрытий на основе оксидов металлов, стойких к атмосферным воздействиям. Существуют два типа такого рода покрытий: «твердое» (К-стекло) и «мягкое» (Е-стекло).

К-стекло получают на заводе методом химической реакции при высокой температуре (метод пиролиза). Получение Е-стекла предусматривает нанесение на его поверхность низкоэмиссионных оптических покрытий. Технология нанесения требует использования высоковакуумного оборудования с системой магнетронного распыления.

Тем не менее, наивысшее термическое сопротивление имеют конструкции с применением газонаполненных стеклопакетов (заполнение криптоном) с теплозащитными стеклами, и в Северной климатической зоне без применения таких конструкций трудно обеспечить нормируемое сопротивление теплопередаче окон и балконных дверей.

Другой проблемой является узкая коробка (до 60 мм) ряда конструкций окон из ПВХ и деревянных окон со стеклопакетами, что повышает возможность образования мостиков холода на границе узлов примыкания к стеновым панелям. Увеличение ширины коробки удорожает и без того дорогостоящие изделия. Опасность возникновения «мостиков холода» накладывает дополнительные требования к качеству монтажа изделий и правильному проектированию узлов примыкания. Следует отметить, что проектирование узлов примыкания и выбор материалов для заполнения монтажных зазоров должны учитывать изменение линейных размеров окон ПВХ, возникающее при эксплуатации этих изделий (зависящее также от способа крепления коробок окон к стенам проема). Российским производителям стандартных конструкций деревянных окон необходимо усилить работу по модернизации этих изделий на базе применения новых светопрозрачных элементов, уплотняющих прокладок и фурнитуры.

Хорошую перспективу имеет улучшенная конструкция спаренной столярки по ГОСТ 11214-86 при ее изготовлении с двойным притвором и тепловым экраном на основе полиэтилентерефталатной пленки с теплоотражающим покрытием, установленной в межстекольном пространстве. Даже при условии потери качественных показателей пленки за 8…10 лет эксплуатации, тепловой экран легко заменяется на новый. Сопротивление теплопередаче таких окон 0,65 м²·°С/Вт.

При замене внутреннего стекла по ГОСТ 111-90 деревянных окон с тройным остеклением (ГОСТ 16289-86) на стекло с теплозащитным покрытием и использовании конструкций с усиленным сечением профилей показатель сопротивления теплопередаче таких окон повышается до 0,65 м²·°С/Вт, а при дополнительной установке теплового экрана в спаренной части окон – до 0,85 м²·°С/Вт.

Вполне возможно, что проблема климатических нагрузок России потребует разработку новой конструкции дерево - пластмассовых окон, где древесина, отделанная полимерными материалами, будет применяться для изготовления коробок, а пластмасса – для изготовления створок.

Российские конструкции окон ближайшего будущего определяются в первую очередь растущими пропорционально ценам на энергоносители требованиями повышения сопротивления теплопередаче, что видно из табл. 3.2, рекомендованной Минстроем России (письмо № СП-232/13 от 17 апреля 1997 г.) в свете подготовки изменения СНиП II-3-79** «Строительная теплотехника» и начатой работы по пересмотру действующих стандартов на оконные блоки.

Таблица требует определенных пояснений, которые следует учитывать как проектирующим организациям, так и изготовителям окон:

· сопротивление теплопередаче профилей из ПВХ принято 0,60 м²·°С/Вт (трехкамерная конструкция профиля);

· эмиссионная способность стекол и пленок с теплоотражающими покрытиями 0,1-0,2;

· в тех случаях, когда межстекольное расстояние в стеклопакетах не приведено, имеются в виду базовые конструкции 4-14-4 (4-16-4) для однокамерных стеклопакетов и 4-6-4-6-4 для двухкамерных стеклопакетов;

· под усиленными сечениями профилей деревянных окон следует понимать сечения, установленные для окон общественных зданий в ГОСТ 11214-86, ГОСТ 16289-86, ГОСТ 24699-81. Усиленные сечения ПВХ окон должны иметь профиль коробки шириной не менее 70 мм и профиль створки, позволяющий устанавливать стеклопакет толщиной до 36 мм. Специальные варианты усиленных сечений профилей следует предусматривать в технических условиях на новые конструкции окон, согласованных с Минстроем России.

Примечания:

1. До внесения изменений в ГОСТ 11214 – 86, ГОСТ 16289 – 86, ГОСТ 24699 – 81, ГОСТ 24700 – 81 рекомендуется по согласованию с Минстроем России проводить работы по модернизации конструктивных решений окон с учетом современного опыта их производства и применения. При этом в конструкциях окон с сопротивлением теплопередаче выше 0,4 м²·°С/Вт рекомендуется применять 2 ряда уплотнительных прокладок.

2. Сопротивление теплопередаче глухой части балконных дверей должно быть не менее чем в 1,5 раза выше сопротивления теплопередаче светопрозрачной части этих изделий.

3. Справочное значение Roприведено для конструкций с отношением площади остекления к площади заполнения светового проема 0,7…0,75.

Приведенные в таблице конструктивные решения не исключают применения других вариантов конструкций окон. Тем не менее, возможность их применения должна быть подтверждена типовыми испытаниями на сопротивление теплопередаче в испытательном центре НИИ строительной физики и других центрах (лабораториях), аккредитованных в Системе сертификации ГОСТ-Р в строительстве на право проведения таких испытаний.

Следует, однако, подчеркнуть, что главным фактором для окон является их функция, материал же из которого они изготовлены, является вторичным фактором. Возникновение проблем вызывается, как правило, не самим материалом, а его неправильным применением, неудачной конструкцией окон или чрезмерными требованиями к его прочности или термическим свойствам.

В научном отделении института оконной техники в Розенхайме разработана таблица, дающая представление о том, какие критерии играют или могут играть роль при оценке оконных переплетов (для оценки применяется четырехбальная шкала). С помощью данной таблицы можно легко выбрать материал оконных и балконных переплетов для определенных условий их замены и эксплуатации.

Методы сокращения теплопотерь через оконные и балконные заполнения

Сокращения теплопотерь через оконные заполнения зданий опорного жилищного фонда можно добиться заменой старых окон на новые или проведением мероприятий, направленных на доведение теплозащитных качеств окон до нормативных требований, действующих в настоящее время.

Замена окон может быть полная или частичная, она зависит в основном от конструктивного решения оконного проема (с четвертью или без нее), состояния и конструкции оконной коробки, материала новых окон, проводимой теплозащиты стен и наличия жильцов в доме.

В большинстве зданий опорного жилищного фонда установку оконных и балконных заполнений производили в стеновые проемы, имеющие четверть или без нее.

Коробку устанавливали в проем и крепили гвоздями к деревянным пробкам в бетонных стенах или ершами, забиваемыми в швы кладки в каменных стенах. Защиту сопряжения коробки со стеной от инфильтрации холодного воздуха в каменных и бетонных стенах обеспечивали: верхняя и боковые четверти в проемах; уплотнение зазоров между коробкой и стеной конопаткой; специальные внутренние наличники или штукатурка откосов. В стенах, не имеющих четверти, стык коробки со стеной защищали наружным наличником. Защита коробки от увлажнения и гниения в бетонных и каменных стенах достигалась выполнением ее из сухой антисептированной древесины и наружной оберткой по контуру гидроизоляционным материалом (чаще всего прокладочным рубероидом).

Как уже указывалось, качество окон и срок их эксплуатации зависит от качества монтажа. При этом материал, из которого изготовлены окна и балконные двери существенного значения не имеет, а в большинстве случаев наибольшее влияние оказывают условия монтажа и квалифицированное и правильное его выполнение, в том числе учет практического опыта, собственных ошибок, извлеченных из неудачных примеров модернизации.

При замене оконных и балконных заполнений необходимо сделать правильный выбор между полной и частичной заменой окон. Он производится на основе изучения всех возможных технологий монтажа.

Полная разборка старых окон является правильным решением в тех случаях, когда выполнение этой работы не представляет трудностей. Например, в случае, когда оконный проем не имеет четверти, а дополнительная теплоизоляция стены устраивается с наружной стороны, разборка старых конструкций оконных и балконных заполнений снаружи является относительно простым делом. После того, как сняты внешние декоративные элементы, а оконная коробка освобождена от крепления к проему и подоконнику, конструкция окна вынимается наружу. При этом не создается много грязи в квартире и больших неудобств для проживающих в ней людей.

Технология работ по монтажу оконных и балконных заполнений в этом случае заключается в следующем: проемы освобождают от остатков цементного раствора; устанавливают и выравнивают оконные и балконные заполнения, которые по всем направлениям на 5 мм должен быть меньше старых коробок; в зависимости от конструкции и материала окон и балконных заполнений производят закрепления их в проемах; швы примыкания заполняют строительным герметиком, например «MAKROFLEX» (вспененный полиуретановый пластик, расширяющийся при нанесении на поверхность); обрамление окна наличниками с наружной стороны производят параллельно с работами по утеплению фасадов, а с внутренней - непосредственно после установки.

При наличии четверти полная разборка рациональна, когда теплозащита стены производится с внутренней стороны, а работы ведутся с отселением жильцов. Это связано с тем, что при вынимании окон из проемов не происходит повреждения фасадов, но создаются большие неудобства для жильцов квартир.

В связи с тем, что большинство зданий опорного жилищного фонда имеют четверти, а объемы работ, направленных на повышение теплозащитных качеств ограждающих конструкций, довольно значительны, то во многих случаях об отселении жильцов не может быть и речи. Поэтому, наиболее целесообразной является частичная разборка оконных и балконных заполнений.

Замена окон рекомендуемым способом характерна тем, что отсутствуют сопутствующие работы, направленные на восстановление поврежденных участков стены, которые могут замедлять и удорожать модернизацию окон. Правда, установка в старые оконные коробки новых окон, специально изготовленных для этой цели, дает преимущество лишь тогда, когда эти рамы подрезаны насколько возможно, так как в противном случае очень большая ширина крайних элементов существенно искажает внешний вид окон. Подрезка старых оконных коробок требует определенного опыта, так как связана с применением ручных циркулярных пил и подрезания старых рам до самой стены в соответствии с проектом. Соответствующей квалификации требует не только подрезка, но и остальные рабочие операции. Например, старые оконные коробки в процессе выполнения работы могут рассыпаться. Поэтому, чтобы обеспечить их надежное крепление, приходится применять специальные дюбели, которые служат опорой нового окна.

При частичной замене окон особое внимание необходимо обратить на правильную герметизацию при уплотнении старых и новых элементов и возникающих при этом соединительных швов. Для этого после установки окна монтируют внутренний наличник, который должен закрыть следы монтажа и открытые швы, чтобы придать эстетический вид окну изнутри.

С наружной стороны окно обрамляют наличником, который полностью закрывает старую оконную коробку, при этом окно сохраняет свой первоначальный внешний вид. Этот элемент выполняет, кроме того, особую задачу, состоящую в создании плотных примыканий, препятствующих воздействию климатических факторов. Работы по установке наружного наличника ведутся одновременно с утеплением стен, после установки слива.

Однако бытует мнение, что при технологии, основанной на частичной замене оконных и балконных заполнений, получаемые конструкции будут иметь небольшой срок службы. Это обосновывают тем, что старое дерево поражено грибком, и поэтому очень скоро и новая часть дополнительного переплета будет повреждена. В [10] доказано, что это мнение неверно, так как наибольшее распространение имеет оконный грибок, который развивается в заболонной части древесины (прежде всего сосны) под влиянием постоянного увлажнения. Требуемое для развития грибка поступление влаги, составляющее 30…40 %, можно исключить, благодаря правильному конструктивному решению и ведению работ, что одновременно исключает опасность дальнейшего поражения грибком старой древесины, а также новых рам.

Полная замена старых окон не такое уж дешевое дело, поэтому в практике повышения их теплозащитных качеств существуют мероприятия, благодаря которым менее дорогим способом может быть достигнуто повышение изолирующей способности эксплуатируемых окон.

К ним можно отнести установку дополнительных съемных переплетов, закрепляемых на существующих с помощью фиксаторов. При спаренных переплетах третий устанавливают со стороны помещения, а при раздельных – в межстекольное пространство на внутреннем переплете. Установка третьего переплета позволяет увеличить сопротивление теплопередаче (с раздельными переплетами) от 0,42 до 0,55 м²·°С/Вт и повысить температуру внутренней поверхности окна с 6 до 8,1 °С.

Иногда в практике повышения теплозащитных качеств окон используют стеклопакеты, вставляемые вместо одинарного стекла или навешиваемые вместо внутренних створок.

Снижение теплопотерь через остекление и улучшение тепловой и световой обстановки можно обеспечивать также применением специальных стекол и светотехнических пленок. Установка пленочных теплоотражающих стекол разбивает межстекольное пространство на два воздушных зазора меньших размеров, но с суммарным термическим сопротивлением большим, чем сопротивление исходного межстекольного пространства.

При устройстве дополнительных мероприятий по повышению теплозащитных качеств окон необходимо учесть, что их конструктивные элементы в период эксплуатации получили определенную деформацию и разгерметизацию за счет воздействия воздушных (ветровых) напоров, температурных воздействий и периодических увлажнений деревянных элементов. Воздушные потокис постоянно изменяющимися углами атаки своими порывистыми ударами вызывают волновые изгибные колебания большеразмерного оконного стеклянного листа в самых разнообразных направлениях по всей его плоскости. Испытывая колебания, кромки стекла передают отрывные усилия на полки фальцев и на штапики, расположенные с наружной стороны стекла. Поскольку фальцы служат стационарными упорами для стекла, а деревянные штапики являются податливыми элементами, то они испытывают отрывные усилия, и это ослабляет крепление штапиков, разрушает наружные слои замазки и разгерметизирует фальцы. Прочность соединения штапиков в фальцах наружных створок переплетов постепенно ослабевает, между ними и стеклом образуются сквозные щели и полости, через которые в помещения проникает холодный воздух, пыль, газы и дождевая вода.

Например, при размерах окна 1,5 х 1,5 м общая длина щелей и неплотностей в результате их разгерметизации может составлять порядка 12 м. То есть инфильтрация холодного воздуха может происходить по всему периметру фальцев и по периметру окна через притворы наружных створок. В стандартных окнах размер горизонтальной полки фальца равен 15 мм, вертикальной - 7 мм, высота штапика, прижимающего с наружной стороны стекло, 10 мм. Штапики обычно устанавливают на 1…2 слоя замазки, и их кромки оказываются выше кромок калевки на переплетах не менее чем на 3…5 мм. Таким образом, дождевая вода, которая собирается и накапливается снаружи в промежутке между штапиком и стеклом на горизонтальных участках переплетов, всегда оказывается выше внутренней калевки, просачивается через щели в замазке и переливается в межстекольную полость окна. В неравнобоком профиле фальца наружных переплетов стандартных окон происходит и более активный процесс ослабления и отрыва штапиков. Такой характер разгерметиации можно представить как действие элементарного отрезка рычага стекла на штапик, передающего на него ветровое отрывное усилие: чем меньше высота вертикальной полки фальца, тем больше отрывное усилие, и наоборот.

В связи с этим в Брестском политехническом институте разработан метод герметизации окон при реконструкции. Суть этого способа заключается в установке дополнительного стандартного штапика на замазке или краске на калевках по внутреннему периметру переплетов. Дополнительный штапик увеличивает высоту полок фальцев и тем самым способствует значительному уменьшению отрывных ветровых усилий, передающихся от стекла на наружные штапики, а также обеспечивает герметизацию стекла в фальцах.

Таким образом, можно констатировать, что все решения, стоимость реализации которых меньше или равна половине стоимости полной модернизации окна, позволяют значительно улучшить изолирующую способность окон. Вместе с тем следует также учитывать, что рентабельность конструкции зависит от срока ее службы, который для новых высококачественных окон принимается равным 50 годам.

Для теплозащиты конструкций окон имеют значение так называемые временные теплозащитные устройства. Речь идет об эффективности жалюзей, ставней, раздвижных ставней и т.п. Эти элементы не только предохраняют конструкции окон от разрушения, но и существенно уменьшают теплоотдачу через окна в ночные часы, когда окнами не пользуются

Вам также может быть полезна лекция "Рекомендуемая литература".

1.1.3 Теплопотери в системах вентиляции

Воздухообмен с помощью окон, особенно в зимнее время, нельзя считать эффективным мероприятием. Если же такой вид вентиляции принят в соответствии с проектом, то необходимо использовать оконные конструкции, позволяющие фиксировать створку с небольшой щелью.

К этому виду вентиляции, которая возможна лишь при действии ветра и наличии разности температур между внутренним и наружным воздухом, относится также вентиляция с использованием вентиляционных шахт. Их надежность снижается с уменьшением высоты шахты, которая вместе с разностью температур между внутренним и наружным воздухом определяет тягу. На рисунке 3 показаны два наиболее известных типа таких шахт: отдельные независимые каналы из каждого этажа (рис.3а) и вентиляционные шахты со сборным каналом (рис. 3б). В вентилируемом помещении давление снижается, что вызывает отсос воздуха из соседних помещений, куда свежий воздух поступает через швы и окна.

Вентиляционные установки простейшего вида, так называемые устройства принудительной вентиляции подают воздух с помощью вентиляторов. Если их мощность определена с учетом всех сопротивлений системы и требуемого количества воздуха, то можно обеспечить надежный воздухообмен.

Системы приточно-вытяжной вентиляции (рис. 5), не зависящие от притока воздуха через окна, создают повышенный комфорт в помещениях. Требуемая кратность воздухообмена, обеспечиваемая ими, зависит от объемов помещений квартиры. Представленная на рисунке схема такой централизованной системы имеет два главных канала, которые со стороны вытяжки соответствуют условиям, приведенного на рис. 4б. Засасываемый свежий воздух предварительно подогревается, проходя путь от главного канала через распределительные каналы, уложенные в полах, в зону подоконных нагревательных приборов и подается в помещения через приточные отверстия с регулируемым сечением. Размеры вытяжки рассчитаны таким образом, что в присоединенных к системе помещениях образуется зона пониженного давления, благодаря чему создается тяга воздуха из примыкающих помещений.
