Лекция 2.
Способы антикоррозионной защиты арматуры и закладных деталей. Коррозионные повреждения каменной кладки, бетона и арматуры. Способы уменьшения поверхностной проницаемости конструкций и коррозионной повреждаемости: торкретирование, гидрофобизация, силикатизация, флюатирование.
Способы антикоррозионной защиты арматуры и закладных деталей.
Антикоррозионная защита стальных элементов закладных деталей и арматуры может выполняться следующими способами:
1. создание защитного слоя бетона или раствора;
2. нанесение лако-красочных покрытий;
3. цинкование поверхности металла.
1. Бетон или цементно-песчаный раствор имеют щелочную реакцию и достаточно плотную структуру, препятствующую проникновению агрессивных компонентов среды.
Способы нанесения:
Рекомендуемые материалы
- оштукатуривание раствором - без или с применением штукатурных сеток. Толщина слоя раствора от 15 до 40 мм;
- обетонирование опалубочным способом – толщина армированного слоя бетона от 80 мм;
- обетонирование безопалубочным способом – торкретирование. Толщина слоя мелкозернистого бетона наносимого за один раз 15-30 мм.
2. Области применения лако-красочных покрытий определены в СНиП 2.03.11-85 Защита строительных конструкций от коррозии. В СНиП приведены классификации степеней агрессивности сред для железобетонных, металлических, деревянных конструкций, требования к материалам и номенклатура антикоррозионных составов, используемых для защиты.
!!! Изучение СНиП2.03.11-85 выполняется самостоятельно.
3. Цинкование поверхности металла горячим или гальваническим способом повышает коррозионную стойкость обработанных поверхностей. Правила производства работ приведены в разделе 8 СНиП 3.04.03-85 Защита строительных конструкций и сооружений от коррозии.
!!! Изучение СНиП3.04.03-85 выполняется самостоятельно.
Коррозионные повреждения каменной кладки, бетона и арматуры.
Каменная кладка и бетон. Коррозионные повреждения материалов кладки и бетона связаны с химическими реакциями солей кальция, составляющего структуру цементного камня или известкового вяжущего с активными реагентами среды. На рис. 1-6 показаны различные проявления коррозионных процессов каменной кладки. Повреждающими факторами являются воздействия дождевой и талой влаги, растворяющей соли кальция, основания щелочей и кислот, сезонные процессы «замораживания-оттаивания». На рис. 7-14 показаны проявления коррозии бетона и арматуры, связанные с аналогичными воздействиями среды.

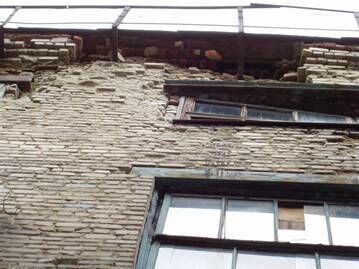

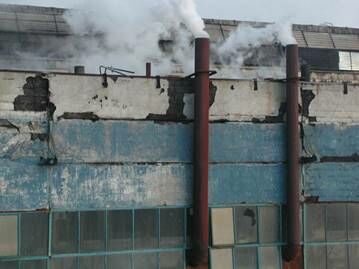

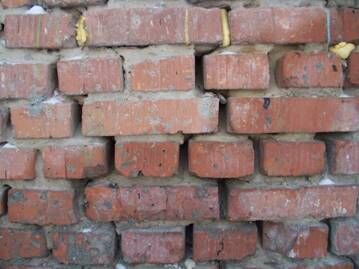

Рис. 1. Химическое повреждение кладочного раствора стен производственного корпуса – фильтрация газов с парами серной кислоты. | Рис. 2. Выветривание материалов каменной кладки цоколя здания – воздействия дождевой и талой влаги, процессы «замораживания-оттаивания» | ||||||

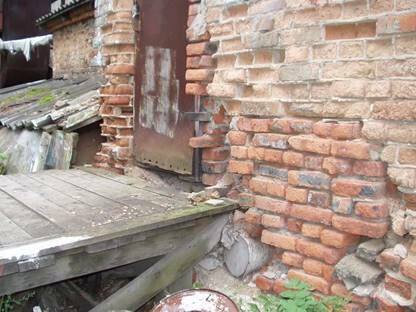

Рис. 3. Выветривание кладочного раствора кладки цоколя здания - воздействия дождевой и талой влаги, процессы «замораживания-оттаивания» |

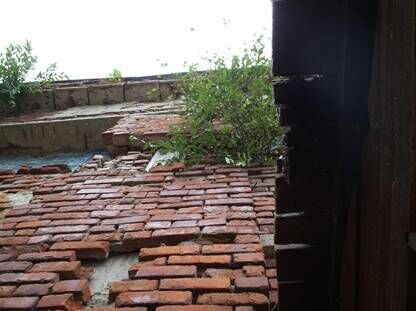

Рис. 4. Разрушение материалов кладки верхней части стены здания - воздействия дождевой влаги, процессы «замораживания-оттаивания» | ||||||
Рис. 5. Химическое повреждение материалов кладки стен производственного корпуса – фильтрация паров серной кислоты. | Рис. 6. Разрушение материалов кладки стены жилого здания – фильтрация воды с пола санузла, процессы «замораживания-оттаивания» |

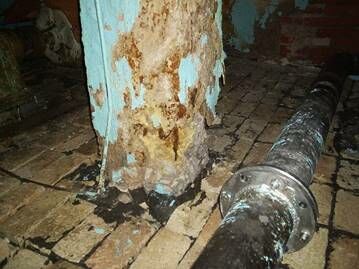

Рис. 7. Химическое повреждение бетона колонны производственного корпуса – воздействия растворов серной кислоты. |

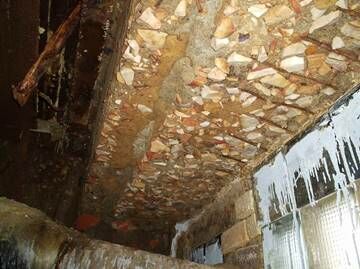

Рис. 8. Разрушение цементного камня и обнажение заполнителя перемычки оконного проема – воздействия паров серной кислоты | ||||||

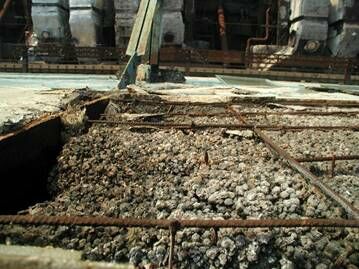

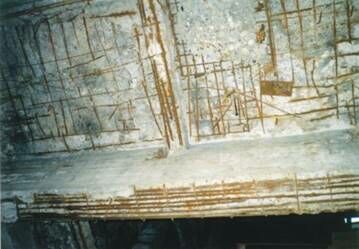

Рис. 9. Разрушение бетона защитного слоя элементов монолитного перекрытия – длительные воздействия конденсирующихся паров воды, растворяющих соли цементного камня. |

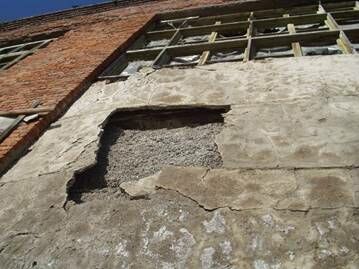

Рис. 10. Разрушение наружного слоя керамзитобетонных панелей – фильтрация паров воды, процессы «замораживания-оттаивания» | ||||||
Рис. 11. Разрушение бетона наружного слоя стеновых панелей – фильтрация конденсирующихся паров воды, процессы «замораживания-оттаивания» |
Рис. 12. См. с рис. 11. | ||||||
Рис. 13. Разрушение бетона раскоса опорной рамы градирни – замачивание технологической водой + процессы «замораживания-оттаивания» | Рис. 14. Разрушение бетона опорной части колонны, потеря устойчивости стержней продольной арматуры – длительное замачивание с растворением солей цементного камня, увеличением пористости и, как следствие, деформативности бетона. |
!!! Материалы по коррозии материалов изучить самостоятельно.
( п.п. 3.6.3-3.6.15 учебника «Оценка технического состояния зданий» под ред. Калинина В.М., Соковой С.Д., М., ИНФРА-М, 2005. – 268 с.
Способы уменьшения поверхностной проницаемости конструкций и коррозионной повреждаемости: торкретирование, гидрофобизация, силикатизация, флюатирование, карбонизация.
Уменьшение поверхностной проницаемости бетона и каменной кладки жидкостями и газами способствует снижению степени влияния на них агрессивных повреждающих воздействий.
Торкретирование. Нанесение мелкозернистого бетона на поверхность железобетонной, каменной или стальной конструкции позволяет получить защитный слой, обладающий широким спектром свойств в зависимости от использованного состава смеси. Внесение полимерных добавок способствует повышению степени газо-водонепроницаемости, огнеупорной крошки ( шамот ) – огнестойкости слоя, стальной или чугунной дроби – износостойкости и т.д.
Гидрофобизация. Применение гидрофобизирующих составов выполняется на стадиях возведения и ремонта строительных конструкций. Гидрофобизаторы могут добавляться в бетонную смесь, штукатурный или кладочный растворы, наноситься кистями, валиками и краскопультами. Принцип действия гидрофобизирующих составов заключается в создании на стенках капилляров тончайших водоотталкивающих пленок, препятствующих смачиванию и проникновению воды в материал. На ряду с другими материалами для гидрофобизации строительных материалов применяется кремнийорганический состав ГКЖ-11.
Силикатизация - один из способов, применяемых для повышения прочности горных пород, рыхлых структур кирпичной или бутовой кладки. Осуществляется путем нагнетания в материал составов, выделяющих быстро твердеющие кремнекислые гели
Флюатирование – преобразование водорастворимых солей в труднорастворимые с помощью флюатирующей жидкости с последующей механической очисткой продуктов реакции и оштукатуриванием обрабатываемых поверхностей легкими паропроницаемыми, гидрофобными штукатурками. Применяется в ходе ремонтов кирпичных стен фасадов зданий и сооружений подверженных процессам выветривания.
Контрольные вопросы по материалам лекции №2
В о п р о с ы | В а р и а н т ы о т в е т о в |
1. Основные способы устройства антикоррозионных покрытий…… | 1) … создание защитного слоя бетона или раствора, нанесение лако-красочных покрытий |
2) …… создание защитного слоя бетона или раствора, нанесение пленочных и лако-красочных покрытий, цинкование и меднение поверхности металла | |
3) … создание защитного слоя бетона или раствора, нанесение лако-красочных покрытий, цинкование поверхности металла | |
2. Какая степень агрессивного воздействия водного раствора сахара на бетон с маркой по водонепроницаемости W4 при концентрации свыше 0,1 гр/л….. | 1) …слабоагрессивная |
2) …неагрессивная | |
3) … среднеагрессивная | |
4) … сильноагрессивная | |
3. Показанием к гидрофобизации поверхностей железобетонных конструкций является ……. | 1) … наличие агрессивных компонентов среды |
2) … наличие коррозионных повреждений поверхности | |
3) … периодическое увлажнение водой или атмосферными осадками, образование конденсата | |
4) …периодическое увлажнение водой или атмосферными осадками, образование конденсата, в качестве обработки поверхности до нанесения грунтовочного слоя под лакокрасочные покрытия | |
5) … образование конденсата | |
4. Минимальная толщина защитного покрытия получаемого горячим цинкованием….. | 1) …100 мкм |
2)…0,5 мм | |
3) …50 мкм | |
4) …0,1 мм | |
5) …1 мм | |
5. Конструкции из силикатного кирпича в жидких агрессивных средах применять… | 1) …допускается |
2) … допускается при слабоагрессивной среде | |
3) … допускается при среднеагрессивной среде | |
4) …не допускается | |
5) …с использованием дополнительных опор | |
6. Сколько групп агрессивных газов? | 1) …4 |
2) … 5 | |
3) … 3 | |
7. К малорастворимым относятся соли с растворимостью ….. | 1) …менее 2 г/л |
2) … менее 1 г/л | |
3) … менее 5 г/л | |
4) … менее 10 г/л | |
8. Толщина клеевого слоя битумной мастики для оклеечной изоляции должна быть не более …… | 1) … 1 мм |
2) … 2 мм | |
3) … 3 мм | |
4) … 4 мм | |
9. Ширина швов для футеровочной плитки при укладке на кислотоупорный раствор не более …… | 1) …4 мм |
Вместе с этой лекцией читают "24 Изменения в социальной структуре". 2) … 2 мм | |
3) …8 мм | |
10. Флюатирование - …… | 1) … преобразование растворимых солей в труднорастворимые |
2) … повышение прочности материала | |
3) … придание водоотталкивающих свойств |
