Введение
В В Е Д Е Н И Е
Понятие «Металлические» конструкции» включают в себя их конструктивную форму, технологию изготовления и способы монтажа. Уровень развития металлических конструкций определяется, с одной стороны, потребностями в них народного хозяйства, с другой - возможностями технической базы развития металлургии, металлообработки, строительной науки и техники.
Металл применяли давно с ХII века в уникальных по тому времени сооружениях (дворцах, церквах, и т. д.) в виде затяжек и скреп для каменной кладки. Затяжки выковывали из кричного железа и скрепляли через проушины на штырях. Первой такой конструкцией являются затяжки Успенского собора во Владимире (1158 г.). Покровский собор в Москве – первая конструкция, состоящая из стержней, работающих на растяжение, изгиб и сжатие. Там затяжки, поддерживающие пол и потолок, укреплены для облегчения работы на изгиб подкосами. Конструктор уже в то время знал, что для затяжки, работающей на изгиб, надо применить полосу, поставленную на ребро, а подкосы, работающие на сжатие, лучше делать квадратного сечения (рис.1).

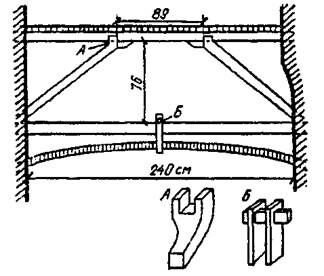

Рис.1. Перекрытие коридора в Покровском соборе (Москва, 1560 г.)
С начала XVII века металл применяют в пространственных купольных конструкциях глав церквей. Стержни конструкций выполнены из кованых брусков и соединены на замок и скрепы горной сваркой. Такие конструкции можно видеть в наши дни: трапезная Троице-Сергиевой лавры в Сергиевом Посаде 1696-1698 гг., здание Большого Кремлевского Дворца в Москве (1640 г.), каркас купола колокольни Ивана Великого (1603 г.), каркас купола Казанского Собора в Петербурге, пролетом 15 м (1805 г.) и др.
Рекомендуемые материалы
С начала XVIII стали осваивать процесс литья чугунных стержней и деталей. Строятся чугунные мосты. Соединения чугунных элементов осуществляются на замках и болтах.
Первой чугунной конструкцией в России считается покрытие крыльца Невьянской башни на Урале (1725 г.). В 1784 г. в Петербурге построен первый чугунный мост. Уникальной чугунной конструкцией 40-х г. ХIХ века является купол Исаакиевского собора, собранного из отдельных косяков в виде сплошной оболочки (рис.2).

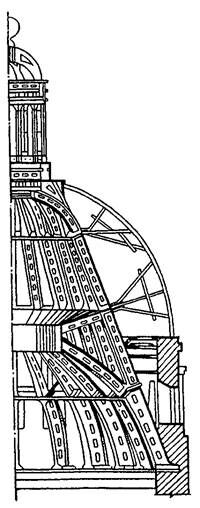

Рис.2. Купол Исаакиевского собора
Чугунная арка, пролетом 30м применена в перекрытии
Александринского театра в Петербурге (1827-1832 гг.).
В 50-е годы ХIХ века в Петербурге был построен Николаевский мост с восемью арочными пролетами от 33 до 47 м, это самый крупный чугунный мост мира.
С 30-х г. ХIХ века до 20-х г. ХХ века – идет быстрый технический прогресс в металлургии и металлообработке, появляются заклепочные соединения, в 40-х г. ХIХ века освоен процесс получения профильного металла и прокатного листа. Сталь почти полностью вытеснила из строительных конструкций чугун. Все стальные конструкции в течение ста последующих лет выполнялись клепанными.
Чугунные конструкции во второй половине ХIХ века применялись лишь в колоннах многоэтажных зданий, перекрытиях вокзальных дебаркадеров и т. п., то есть, где сопротивляемость чугуна сжатию лучше стали.
До конца ХIХ века в России промышленные и гражданские здания строились в основном с кирпичными стенами и небольшими пролетами, для перекрытия использовались треугольные металлические фермы (рис.3). Сначала в фермах не было раскосов, они появились в конце рассматриваемого периода.

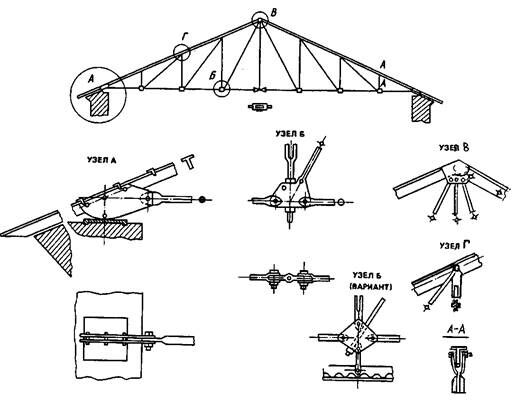

Рис.3. Стропильная ферма (70-е годы ХIХ в.)
Во второй половине ХIХ века значительное развитие получило металлическое мостостроение, где стали применять решетчатые фермы с треугольной шпренгельной решеткой, появляется металлический сортамент прокатных профилей.
В начале ХХ века промышленные здания стали строить с металлическим каркасом, который поддерживал как ограждающие конструкции, так и пути мостовых кранов. Несущим элементом каркаса стала поперечная рама, состоящая из колонн и ригелей (стропильные фермы). Все стальные конструкции изготавливались в основном клепанными. Сталь стала вытеснять чугун. К концу века совершенствуется форма ферм, появляются раскосы, узловые соединения вместо болтовых на проушинах, стали выполнять заклепочными с помощью фасонок.
В конце ХIХ столетия стали применять решетчатые рамно-арочные конструкции для перекрытий зданий значительных пролетов, например, Киевский вокзал в Москве по проекту В.Г.Шухова 1913 – 1914 гг. (рис..4). Развивается металлическое мостостроение (например, мост с решетчатыми фермами через реку Лугу, 1853 г.). Профессор Л.Д.Проскурянов ввел в мостовые фермы треугольную и шпренгельную решетки (мост через реку Енисей).
Дальнейшее развитие металлургии, машиностроения и других отраслей промышленности потребовало оборудования зданий мостовыми кранами. Сначала их устанавливали на эстакадах, но с увеличением грузоподъемности стало целесообразно строить здания с металлическим каркасом,

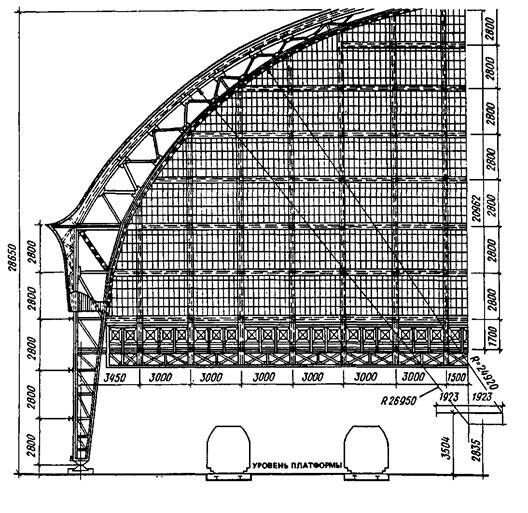

Рис.4. Перекрытие Киевского вокзала в Москве
поддерживающим пути мостовых кранов. Основным несущим элементом каркаса стала поперечная рама (рис.5).

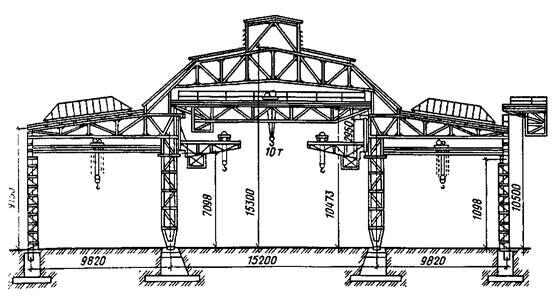

Рис.5. Каркас промышленного здания (начало ХХ в.)
Профессор Ф.С.Ясинский первый запроектировал многопролетное промышленное здание. Академик В.Г.Шухов первый в мире разработал и построил пространственные и решетчатые конструкции покрытий и башен различного назначения (телебашня, рис.6).
В построенных им сооружениях реализованы идеи предварительного напряжения конструкций и возведения покрытий в виде висячих систем. Тем самым он предугадал будущие направления в развитии металлических конструкций. Значительна его работа также в области резервуаростроения, он разработал новые формы резервуаров, их расчет и методы нахождения оптимальных параметров (рис.7).
К концу 40-х годов ХХ века клепаные конструкции почти полностью заменили сварными, более экономичными. Появляются низколегированные и высокопрочные стали. Кроме стали, начали использовать алюминиевые сплавы, плотность которых почти втрое меньше.
Расширилась номенклатура металлических конструкций. Большие и многообразные задачи по развитию металлических конструкций решались
усилиями проектных, научных и производственных коллективов – Проектстальконструкций, Промстройпроекта и ЦНИПС, переименованного в дальнейшем в ЦНИИСК, а также вузовскими коллективами.
Проектировщики взяли за основу схему конструирования поперечной рамы с жестким сопряжением колонны с фундаментами и ригелем. С развитием металлических конструкций, большим объемом и связанная с ним

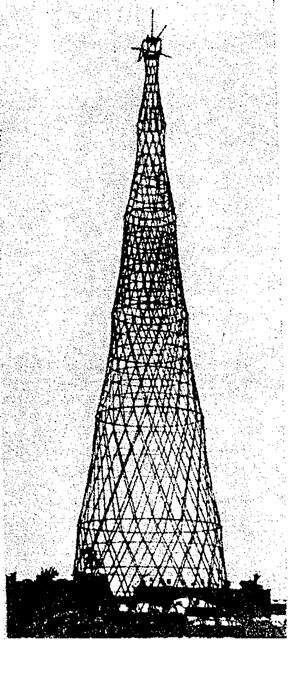

Рис.6. Башня В. Г. Шухова в Москве
повторяемость конструкций создали предпосылки для разработки типовых систем и конструктивных решений промышленных зданий. В связи с этим
впервые введен трехметровый модуль пролетов, который в 50-е годы был заменен шестиметровым. Типизация распространялась также на пролетные
строения мостов, резервуары, газгольдеры, радиобашни, радиомачты. Типизация, унификация и стандартизация – одно из главных направлений

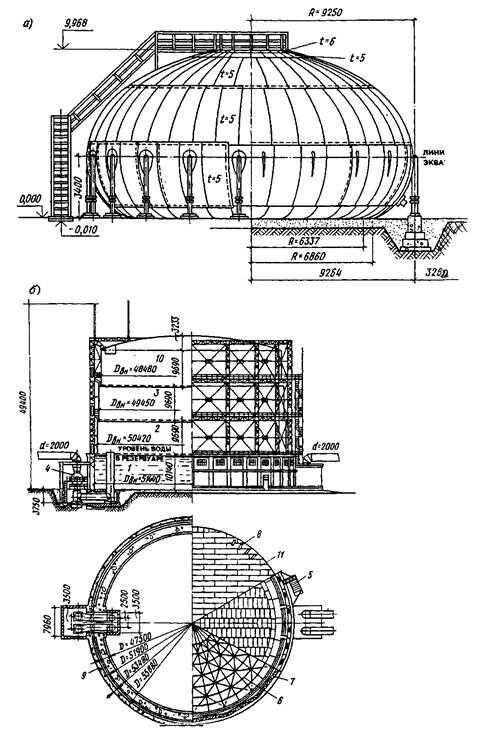

Рис.7. Листовые конструкции:
а) капле видный резервуар;
Люди также интересуются этой лекцией: 8 Предложение, закон предложения, кривая предложения.
б) газгольдер мокрый
развития металлических конструкций. Это снижало трудоемкость изготовления и монтажа конструкций, уменьшало расход стали. Из общественных сооружений можно выделить павильон Космоса на ВВЦ (Москва), перекрытие Дворца спорта в Лужниках, уникальные большепролетные сооружения с металлическими несущими конструкциями, построенными в Москве к Олимпиаде-80.
Наряду с совершенствованием конструкций развивались формы и методы расчета. До 1950 г. расчет велся по методу допустимых напряжений. Такой расчет недостаточно полно отражал действительную работу конструкции под нагрузкой, приводил к перерасходу металла, поэтому был разработан метод предельного состояния. Появляются ЭВМ, что позволяет проектировщику найти быстро конструктивные оптимальные решения.
Успехами в развитии металлических конструкций мы обязаны профессору Н.С.Стрелецкому, который 50 лет возглавлял школу металлостроения. Он явился одним из инициаторов перехода от расчета по допускаемым напряжениям к расчету по предельным состояниям. В области электросварки большой вклад внес профессор Е.О.Патон.
Параллельно с развитием металлостроения в России, расширяется его использование и в западных странах. Первый чугунный мост был построен в Англии через реку Северн в 1776-1779 гг., пролетом 30,6 м. Мост через Менейский пролив в Англии построен в 1818-1826 гг., пролетом 176,5 м. В 1832-1840 гг. построен мост во Фрейбурге в Швейцарии, пролетом 273 м, а в 1889 г. строится Эйфелева башня в Париже, высотой 300 м и многие другие сооружения.
