Лекция 8.
Покрытия и кровли производственных зданий.
Покрытия промзданий подразделяются на плоскостные и пространственные, прогонные и беспрогонные, холодные и теплые, чердачные и бесчердачные, с наружным или внутренними водостоками, плоские или скатные.
В промзданиях покрытия подвергаются более разнообразным и интенсивным воздействиям, чем в гражданских зданиях. Их несущие конструкции воспринимают значительные нагрузки от собственной массы, снега и ветра. Кроме этого, на конструкции покрытия передаются и динамические нагрузки, определяемые технологическим процессом в здании.
Степень влияния несиловых воздействий, таких, как осадки, солнечная радиация, агрессивные вещества и т.д. на покрытие зависит от климата района строительства и технологических особенностей производства.
В соответствии со своим функциональным назначением покрытие состоит из ограждающей и несущей частей.
Ограждающая часть покрытия состоит из отдельных слоев различного назначения, которые при эксплуатации здания обеспечивают нормальную работу покрытия.
В зависимости от конструкции несущей части покрытия бывают традиционные беспрогонные конструкции из крупноразмерных железобетонных плит – настилов и легкие прогонные конструкции из металлического профилированного настила по прогонам.
Рекомендуемые материалы
И плиты и прогоны опираются на строительные конструкции каркаса здания (балки или фермы).
При утепленном покрытии по железобетонным плитам его ограждающая часть состоит из пароизоляционного слоя, укладываемого по выровненному железобетонному основанию, теплоизоляционного слоя, выравнивающей стяжки и гидроизоляционного ковра с защитным слоем.
Такое покрытие устраивается как построечного изготовления, так и заводского изготовления в виде т.н. «комплексных» плит.
При устройстве ограждающей части покрытия по железобетонным плитам для неотапливаемых зданий по железобетонному основанию непосредственно устраивается цементно-песчаная стяжка и по ней – гидроизоляционный ковер с защитным слоем.
Наиболее распространенным видом легких покрытий для отапливаемых зданий являются покрытия с основанием из металлических оцинкованных профилированных листов.
При построечном изготовлении по настилу укладывают пароизоляцию, теплоизоляционный слой, при необходимости - це- ментно-песчаную стяжку и окончательно – гидроизоляционный рулонный ковер с защитным слоем.
Металлический профнастил используется в конструкциях ограждающих частей покрытия также в виде трехслойных панелей и монопанелей, изготавливаемых в заводских условиях. Трехслойные металлические панели покрытия, по аналогии со стеновыми панелями, имеют утеплитель, заключенный между двумя слоями листового металла без слоя гидроизоляции; монопанели состоят из одного слоя профнастила и теплоизоляции, покрытой сверху приформованной к нему при изготовлении слоем гидроизоляции.
«Холодные» ограждающие части покрытия для неотапливаемых зданий, выполненные их металлических листов, состоит собственно только из стального профнастила, без пароизоляционного и теплоизолирующего слоев.
Железобетонные плиты – настилы, служащие основанием для ограждающей конструкции покрытия, выполняются ребристыми размером 3х6м или 1,5х6м при шаге стропильных конструкций 6м и 3х12м или 1,5х12м при шаге 12м.
Длинномерные настилы, работающие «на пролет» применяются для пролетов зданий в 18 и 24м. Они монтируются поперек здания, опираясь на балки или фермы, смонтированные по колоннам продольных рядов фактически такие настилы совмещают в себе поперечные стропильные конструкции покрытия и несущие конструкции покрытия, т.е. фермы или балки и ребристые плиты.
Пролеты балок или ферм, в случае применения длинномерных настилов, определяется шагом колонн и составляет 6м или 12м. Номинальная ширина длинномерных настилов равняется 3м. Наиболее широкое применение нашли длинномерные плиты типов «КЖС», «П – образных», «2Т» и «коробчатых». Относительно большая их высота на опорах и в пролете позволяет в пределах покрытия прокладывать инженерные коммуникации.
В покрытиях с прогонным решением профилированный металлический настил опираются на металлические прогоны. При шаге стропильных конструкций покрытия 6м металлические прогоны по ним выполняются из прокатных стальных швеллеров. В особых случаях применяются усиленные прогоны из двух швеллеров. При шаге стропильных конструкций 12м прогоны устраиваются решетчатыми (сквозными) с горизонтальным верхним поясом и ломаным или треугольным нижним поясом, выполненным из швеллеров и уголков, или прутковыми параллельными поясами из швеллеров или уголков и раскосной решеткой из арматурных стержней.
Для устройства кровельного ковра чаще всего используют рубероид на горячих или холодных мастиках или мастичный слой из холодных битумно – латексных эмульсий.
В качестве защитного слоя устраивают посыпку кровельного ковра мелким гравием светлых тонов, который втапливается в битумную мастику, или устраивается поверхностный слой «бронированного» рубероида.
При железобетонных настилах в качестве утеплителя используют легкие и ячеистые бетоны, минераловатные и стекловолокнистые материалы, фибролит. При легких металлических настилах целесообразнее применять более легкие и эффективные утеплители – пенополистирол, пенополиуретан и другие полимерные утепляющие материалы.
Выравнивающая стяжка, устраиваемая по слою утеплителя, выполняется из цементно – песчаного раствора толщиной до 25мм или асфальта, толщиной до 15мм.
Пароизоляционный слой устраивают из рубероида, толя или синтетической пленки, либо из мастик. В некоторых случаях допускается устройство пароизоляции из водостойких красок, наносимых на внутренние поверхности несущих плит покрытия, обращенные в помещение.
Наиболее широкое применение в производственных зданиях получил внутренний организованный отвод дождевой и талой воды с покрытий.
Система внутренних водостоков состоит из водоприемных воронок, стояков, трубопроводов и выпусков.
Водоприемные воронки принимают стекающую с кровли воду, канализируя ее в стояки, откуда она по трубопроводам и выпускам поступает в наружные канализационные сети.
Схему внутреннего водостока выбирают в зависимости от размеров и назначения здания, числа пролетов, конструкции покрытия и т.д.
Площадь водосбора, приходящуюся на одну воронку, определяют с учетом климата, типа кровли, уклонов покрытия и т.д. Главным фактором климатических условий, подлежащих учету, является интенсивность дождевых осадков.
Водосборные воронки устраиваются в ендовах. Расстояние между воронками при скатных покрытиях не должно превышать 48м, а при плоских или малоуклонных покрытиях – 60м.
При устройстве воронок рубероидный ковер зажимается между сливным патрубком и прижимным фланцем. Сверху над воронками размещаются защитные решетчатые колпаки.

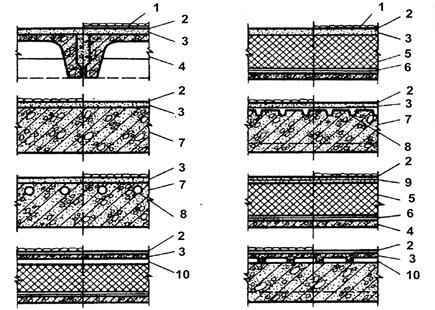

Рисунок 1. Основные типы покрытий по железобетонным плитам.
а-в – невентилируемые; г,д – частично вентилируемые; е-з – вентилируемые.
1 – защитный слой; 2 – водоизоляционный ковер; 3 – стяжка;
4 – несущая плита; 5 – утеплитель; 6 – пароизоляция; 7 – «комплексная» плита; 8 – каналы и борозды; 9 – перфори-рованный рубероид с гравийной посыпкой; 10 – воздушная прослойка.

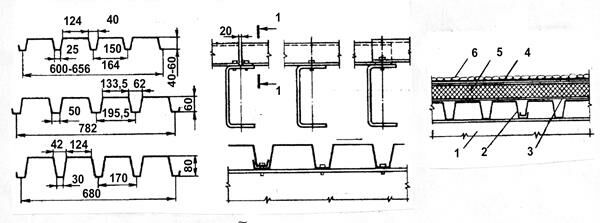

Рисунок 2.Покрытия из стального профилированного настила.
 |  |  | |||
а – типы настилов; б – крепление настила к прогонам; в – утеп-ленное покрытие по металлическому профилированному настилу.
1 – швеллерный прогон; 2 – стальной настил; 3 – пароизоляция из слоя рубероида на мастике; 4 – основной рубероидный ковер; 5 – пенополистирол; 6 – защитный слой из гравия, втопленного в мастику.

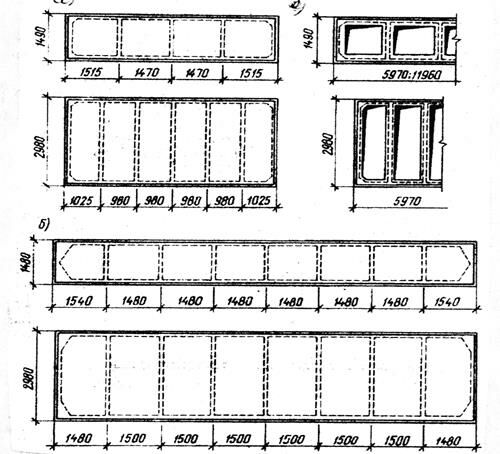

Рисунок 3. Железобетонные ребристые плиты покрытия.
 |  | ||
а – для шага стропильных конструкций 6м;
б – для шага стропильных конструкций 12м;
в – фрагмент плит для легко сбрасываемых покрытий.

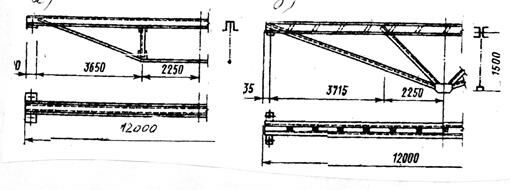

Рисунок 4. Сквозные (решетчатые) прогоны пролетом 12м.
 |  |
а – прогон с ломаным нижним поясом из арматурных стержней;
б – прогон с треугольным нижним поясом из прокатных уголков.

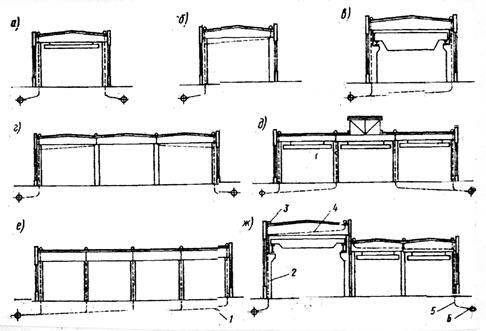

Рисунок 5. Основные схемы внутренних водостоков.
 |  |
а-в – для однопролетных зданий; г-ж – для многопролетных зданий.
1 – подпольный трубопровод; 2 – стояк; 3 – водоприемная воронка; 4 – подвесной трубопровод; 5 – выпуск; 6 – канализа-ционный коллектор.

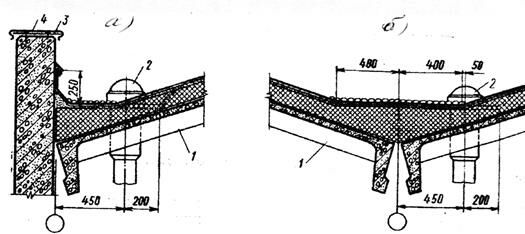

Рисунок 6. Детали внутренних водостоков.
а – пристенная ендова; б – средняя ендова.
1 – плита покрытия;
2 – воронка водостока с колпаком;
3 – костыли на дюбелях;
4 – оцинкованная сталь.
Вам также может быть полезна лекция "Структура океанов".

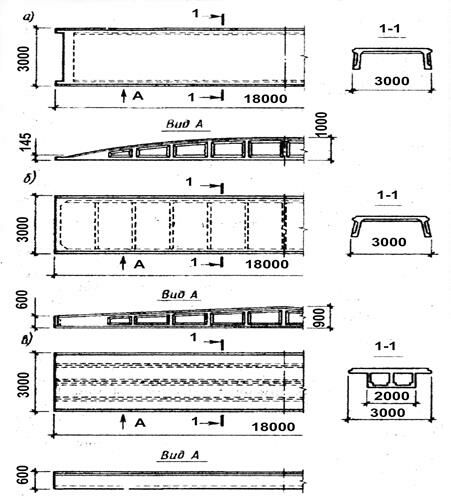

Рисунок 7. Длинномерные плиты покрытия.
а – плита типа КЖС; б – плита П-образного сечения; в – плита коробчатого сечения.

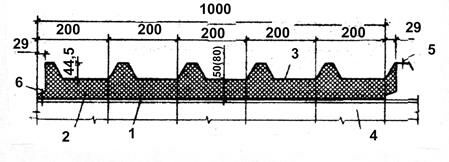

Рисунок 8. Трехслойная легкая панель покрытия.
1 – облицовочный нижний лист; 2 – эффективный утеплитель; 3 – облицовочный верхний лист; 4 – металлический прогон; 5 – комбинированная заклепка; 6 – самонарезающий болт.
