Гидравлическое испытание трубопроводов.
Все трубопроводы перед засыпкой траншей и сдачей в эксплуатацию подвергают гидравлическому испытанию. Герметичность самотечных трубопроводов проверяют:
· в мокрых грунтах с уровнем грунтовых вод над шелыгой трубы 2,0м и более - на поступление воды в трубопровод;
· в сухих грунтах - на утечку воды из трубопровода;
· в мокрых грунтах с уровнем грунтовых вод над шелыгой трубы менее 2,0м также на утечку воды из трубопровода.
Испытания по поступлению воды в трубопровод проводят замером притока грунтовой воды на водосливе, установленном в лотке нижнего колодца. Расход воды на водосливе при этом не должен превышать нормативных значений, указанных в справочной литературе.
В сухих грунтах испытание проводят двумя способами (рис.45).
 |
Рекомендация для Вас - 15. 1. Причины конфликтов и их роль в антикризисном управлении.

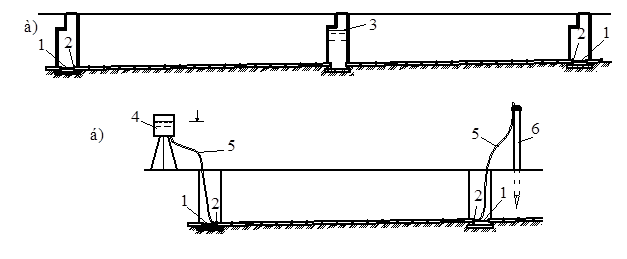

Рис.45. Схема гидравлического испытания водоотводящих сетей.
а) После устройства колодцев; б) до устройства колодцев.
1.Распорка; 2.Заглушка; 3.Уровень воды при испытании; 4.Переносной бак; 5.Шланги; 6.Опора для крепления шланга.
По первому способу испытывают одновременно два смежных участка сети с тремя смотровыми колодцами. В конечных колодцах в трубах устанавливают заглушки, а через средний колодец заполняют трубопроводы водой до определенной отметки. Затем производят наружный осмотр сети на утечки и поддерживают постоянный уровень в колодце в течение 30мин. утечку воды из трубопроводов оценивают по количеству долитой воды, она не должна превышать нормативных значений. Стыки, давшие течь, расчищают, просушивают и заделывают вновь. После исправления дефектов трубопровод подвергают вторичному испытанию.
По второму способу гидравлическое испытание производят до устройства колодцев. Концы трубопровода закрывают заглушками, к которым присоединяют два резиновых шланга. Шланг с верховой стороны трубопровода служит для выпуска воздуха. Шланг с низовой стороны соединяют с переносным металлическим баком, установленном на высоте 4,0м над лотком трубы. Испытываемый трубопровод заполняют водой через бак и по водомерной рейке устанавливают необходимый уровень воды в баке. По мере снижения уровня воды в баке её доливают до необходимого уровня. По количеству долитой воды в течение 30мин определяют утечку и сравнивают с нормативными значениями. Крупные коллекторы, проложенные по незастроенной территории, разрешается подвергать испытанию выборочно на одном участке.
Испытание напорных трубопроводов и дюкеров производят до засыпки трубопровода участками не более 1км. Стальные трубопроводы испытывают на давление 1МПа, подводную часть дюкера на давление 1,2МПа. Чугунные трубопроводы испытывают на давление, равное рабочему плюс 0,5МПа, асбестоцементные трубы ВТ6 - на давление, превышающее рабочее на 0,3МПа, а трубы марки ВТ3 - на давление, превышающее рабочее на 0,5МПа. Герметичность напорных и самотечных трубопроводов проверяют через 1-3суток после заполнения их водой.
