Строительство водоотводящей сети
Строительство водоотводящей сети.
Укладку водоотводящей сети производят открытым и закрытым способом. Наиболее распространенным является открытый способ, т.е. способ с рытьем траншей. Закрытый способ применяют при прокладке трубопроводов глубокого заложения, большого диаметра, а также при устройстве переходов через транспортные магистрали, когда необходимо сохранить движение транспорта. Строительство трубопровода в плане определяется трассой прокладки, а в вертикальной плоскости - продольным профилем.
Перенесение проектной оси трубопровода с плана на местность производят путем выноса поворотных и узловых колодцев, в центрах которых забивают колья. Затем между колодцами провешивают направление оси трубопровода и отмечают на ней кольями места линейных колодцев. Ширину траншеи также размечают кольями, откладывая от оси расстояние, равное половине ширины траншеи. Траншеи разрабатывают механизмами, допуская недобор грунта на 0,1-0,2м для зачистки дна, а также разработки приямков под раструбы и муфты непосредственно перед укладкой труб.

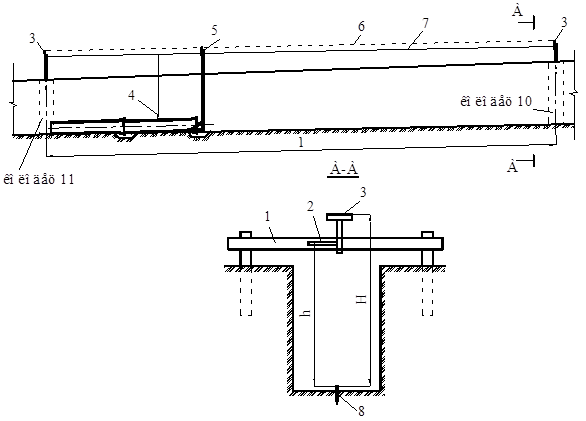

Рис.44. Укладка труб с помощью визирок.
Обратите внимание на лекцию "23 Тепловые расчёты выпарных аппаратов".
1.Обноска; 2.Полочка; 3.Неподвижная визирка; 4.Отвес; 5.Ходовая визирка; 6.Линия визирования; 7.Проволока; 8.Колышек в центре колодца.
Для укладки труб прямолинейно и по заданному уклону над центром каждого колодца перпендикулярно траншее устанавливают обноску, представляющую собой доску, прочно прибитую к двум поставленным по бокам котлована столбам (рис.44). на обноске с низовой стороны по направлению движения воды прибивают строго горизонтально по уровню полочку с гладко выстроганной верхней гранью и нивелиром определяют отметку верхней грани. Рядом с полочкой прибивают Т-образную неподвижную визирку, также устанавливаемую горизонтально. Под обноской на дне колодца вбивают колышек и в него вворачивают шуруп так, чтобы отметка верха шурупа была равна отметке лотка трубы в этом колодце. Такой же колышек с шурупом забивают и в верховом колодце. Затем изготавливают подвижную (ходовую визирку) высотой Н, равной вертикальному расстоянию от верха шурупа до верхней грани неподвижной визирки. Обноску с визиркой устанавливают над котлованом колодца и с верховой стороны участка трубопровода, выдерживая расстояние Н от верха шурупа до верха неподвижной визирки.
Устанавливая подвижную визирку в любой точке траншеи между неподвижными визирками, просматривают линию визирования по трем визиркам. Таким образом, проверяют глубину разработанной траншеи и правильность укладки каждой трубы.
Трубы между колодцами начинают укладывать с нижнего колодца раструбами против течения. Прямолинейность укладываемых труб в плане проверяют по отвесу, подвешенному к проволоке (рис.44). А по высоте - ходовой визиркой. Первую трубу гладким концом укладыва-ют на предварительно уложенное основание колодца, её наглухо заделывают в стенку колодца. На гладкий конец второй трубы в зависимости от конструкции стыкового соединения надевают два-три витка смоляной пряди и вставляют её в раструб уложенной трубы, слегка подбивая прядь конопаткой. После этого с помощью визирок проверяют ось визирования. Если подвижная визирка выступает над осью визирования, значит, труба уложена выше, чем требуется, поэтому её осаживают, если ниже, то под трубу подбивают песчаный грунт. Укладка труб на неуплотненный свеженасыпанный грунт не допускается, так как может произойти осадка. После повторной проверки правильности укладки трубы стык заделывается окончательно.
Перед засыпкой траншеи правильность укладки труб проверяется на свет. Для этого в одном конце участка устанавливают источник света (фонарь), а в другом - зеркало. В зеркале должен отразиться правильный световой диск. Смещение светового диска указывает на изогнутость оси труб. После укладки труб набивают лотки смотровых колодцев и выполняют их монтаж.
К закрытым способам прокладки трубопроводов относятся горизонтальное бурение, продавливание, прокол, штольневая и щитовая проходки. Описание этих способов достаточно полно дано в учебной и технической литературе.
