1.6.1. Общая характеристика сортамента

В строительных конструкциях сталь применяют в виде прокатных изделий, получаемых с металлургических заводов и имеющих различную форму поперечного сечения (профиль). Классификация профилей представлен на рис. 1.7. Для стальных конструкций используют листовую и профильную сталь. Профильную сталь разделяют на сортовую (круг, квадрат, полоса), фасонную (уголки, двутавры, швеллеры, и другие фасонные профили), трубы. Кроме того, широко применяют вторичные профили: сварные, получаемые сваркой полос или листов, и гнутые, образованные холодной гибкой листов.

 Сортаментом называется перечень (каталог) прокатных профилей  с указанием их формы, геометрических характеристик, массы единицы длины. Сортамент оформляется в виде государственных стандартов (ГОСТов) и технических условий (ТУ).

Форма профилей сортамента должна отвечать ряду требований: простоте и технологичности изготовления, универсальности и удобству при компоновке сечений, рациональному распределению материала по сечению.

Отношение геометрических характеристик сечения (например, площади) данного профиля к тем же характеристикам ближайшего меньшего профиля называется коэффициентом градации. Чем чаще градации размеров одного вида профиля, тем ближе сечение к требуемому по расчету, т.е. экономичнее. С другой стороны, применение при проектировании большого разнообразия типоразмеров профилей затрудняет комплектацию заказа (поставки малыми партиями), увеличивает объем работы на заводах металлоконструкций по сортировке, складированию, транспортировке, правке профилей   и т.п., а также осложняет работу металлургических предприятий (дополнительные затраты и время на переналадку прокатных станков).

По сравнению со сварными и гнутыми профилями, для образования которых требуется дополнительная операция (изготовления профиля из прокатного листа), наиболее дешевыми являются прокатные профили, непосредственно поступающие с металлургического завода для изготовления металлоконструкций.

1.6.2. Сталь листовая

Листовую сталь, применяемую в строительстве, классифицируют нижеследующим образом:

Рекомендуемые материалы

Сталь толстолистовая (ГОСТ 19903-74). Сортамент этой стали включает листы толщиной от 4 до 160 мм, шириной от 600 до 3800 мм. Листовая горячекатаная сталь поставляется в листах длиной 6 – 12 м или в рулонах

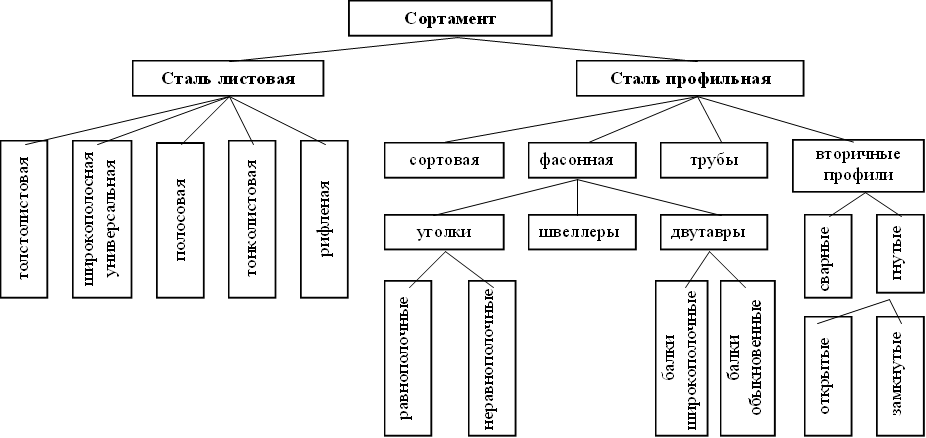

Рис. 1.7. Основные профили сортамента

толщиной от 1,2 до 12 мм и шириной от 500 до 2200 мм. В расчетных строительных конструкциях толщину листовой стали рекомендуется применять не более 40 мм и не менее 6 мм с градацией до 22 мм через 2 мм.

Толстолистовую сталь используют в листовых конструкциях и в сплошностенчатых системах (балках, колоннах, рамах и т.п.)

Сталь широкополосная, универсальная (ГОСТ 8200-70) благодаря прокату между четырьмя валками имеет ровные края. Толщина такой стали от    6 до 60 мм, ширина от 200 до 1050 мм и длина от 5 до 12 м (см. табл. 3.9). Применение универсальной стали уменьшает отходы и снижает трудоемкость изготовления конструкций, так как не требует резки и выравнивания кромок строжкой.

Сталь полосовая (ГОСТ 103-76 с изм.) имеет толщину от 4 до 60 мм при ширине до 22 мм (см. табл. 3.7). Ее применяют для конструктивных деталей типа диафрагм и ребер жесткости, а также для изготовления гнутых профилей.

Сталь тонколистовая толщиной до 4 мм прокатывается холодным и горячим способом. Холоднокатаная сталь (ГОСТ 19904-74, с изм.) значительно дороже горячекатаной (ГОСТ 19903-70, с изм.).

Тонколистовую сталь применяют при изготовлении гнутых и штампованных тонкостенных профилей, для кровельных покрытий и т.п. Из холоднокатаной оцинкованной рулонированной стали изготовляют профилированные настилы.

Рифленая сталь (ГОСТ 8568-77) толщиной от 2,5 мм до 8 мм с ромбическими или чечевицеобразными выступами, препятствующими скольжению при ходьбе, используется для настилов площадок.

1.6.3. Уголковые профили

Уголковые профили прокатывают двух типов: равнополочные (ГОСТ 8509-93) и неравнополочные (ГОСТ 8510-86). Уголки применяются в качестве самостоятельных сечений, связывающих элементов и конструктивных деталей (опорные столики, ребра жесткости и т.п.).

Полки уголков имеют параллельные грани, что облегчает конструирование: прикрепление и стыкование их. В большинстве случаев (особенно для элементов, работающих на осевое сжатие) целесообразнее применять уголки с меньшей толщиной полок. Чем тоньше полки уголков, тем больше (при одинаковой площади сечения) радиус инерции i, от которого зависит несущая способность элемента, рассчитываемого на устойчивость.

Уголки находят широкое применение в легких решетчатых конструкциях, прежде всего в фермах. Сечения элементов решетчатых конструкций обычно компонуются в симметричные сечения из двух или четырех уголков.

В несущих конструкциях в качестве минимальных профилей принимают уголки ∟50´50´4 и ∟63´40´4. Максимальные профили уголков ∟250´250´30 и ∟250´100´20.

Длина уголков, зависящая от условий прокатки и транспортирования, принята: для малых профилей 6 – 9 м, для крупных – 9 – 12 м.

1.6.4. Швеллеры

Швеллеры прокатываются двух типов: с уклоном внутренних граней полок (уклон затрудняет конструирование) и с параллельными гранями полок с буквой П в обозначении.

Геометрические характеристики швеллеров определяются его номером, который соответствует высоте швеллера (в см).

Сортамент (ГОСТ 8240-93) включает швеллеры от №5 до №40. Заказные длины швеллеров 6, 9 и 12 м, а по согласованию – до 18 м.

Швеллеры используют в качестве элементов, работающих на изгиб (балки рабочих площадок, прогоны покрытий зданий и т.п.). В конструкциях, работающих на осевые силы, швеллеры применяют в основном в виде составных сечений из двух элементов, соединенных планками или решеткой (сквозные колонны, пояса тяжелых ферм), а также для коробчатых сечений со сваркой полок сплошными швами.

1.6.5. Двутавры

Двутавр – наиболее рациональный профиль для элементов, работающих на изгиб в плоскости наибольшей жесткости, поскольку он имеет по сравнению с другими профилями наибольший удельный момент сопротивления, равный радиусу ядра сечения W/A (W – момент сопротивления; А – площадь сечения). Двутавровый профиль также находит применение в конструкциях, работающих на сжатие в качестве самостоятельного или составного сечения (центрально- и внецентренно-сжатые колонны).

В зависимости от геометрических параметров металлургическими заводами выпускаются несколько типов двутавров, которым соответствуют определенные области применения.

Балки двутавровые обыкновенные (ГОСТ 8239-89) имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте. В сортамент входят профили от № 10 до № 60. По условиям технологии прокатки у большинства двутавров стенки значительно толще, чем это требуется по условию их устойчивости. Относительно небольшая ширина полок приводит к тому, что жесткости балки относительно главных осей значительно отличаются. Поэтому для обеспечения устойчивости балка должна иметь промежуточное закрепление.

Балки двутавровые широкополочные (ГОСТ 2620-83, СТО АСЧМ     20-93) имеют параллельные грани полок. Широкополочные двутавры прокатываются трех типов:

– нормальные (Б);

– широкополочные (Ш);

– колонные (К).

Высота балочных профилей (Б) и (Ш) достигает 1000 мм при отношении ширины полок b к высоте h от b/h = 0,75 (при малых высотах) до           b/h = 0,3. Колонные профили (К) имеют отношение ширины полос к высоте больше, чем балочные (приближающиеся к единице), что увеличивает устойчивость элемента в плоскости наименьшей жесткости и, как правило, не требуют дополнительных закреплений. Широкополочные двутавры могут применяться в виде самостоятельных элементов (балки, колонны, стержни тяжелых ферм).

Заказные длины двутавров до 12 м, по согласованию – до 18 м.

Тавровые профили не прокатываются металлургическими предприятиями, их получают путем продольного роспуска широкополочных двутавров. Они могут быть использованы в качестве самостоятельных элементов поясов ферм.

Для путей подвесных кранов и тельферов применяют специальные двутавры 24М, 30М, 36М, 45М. В двутаврах с индексом М для предотвращения отгиба полок их толщину делают больше, чем у обычных.

1.6.6. Трубы

Для строительных металлических конструкций применяют трубы  круглого (горячекатаные – ГОСТ 8732-78 с изм. и электросварные –       ГОСТ 10704-91), квадратного и прямоугольного сечений (ГОСТ 25577-83 с изм., а также различные ТУ отдельных заводов). Для решетчатых стальных конструкций используют в основном электросварные круглые трубы диаметром от 40 мм до 630 мм с толщиной стенки не менее 2,5 мм.

Квадратные и прямоугольные трубы относятся к вторичным замкнутым профилям, изготавливаются на профилегибочном стане с последующей заваркой замыкающего шва.

Сортамент электросварных труб предусматривает профили квадратного сечения размером от 80 до 180 мм и прямоугольного сечения размером от 60×100 до 160×200 мм с толщиной профилей от 3 до 8 мм. Эти трубы применяются в строительных конструкциях под легкую кровлю, в фермах, связях, фахверках стен, переплетах, витражах и т.п.

 В трубах материал распределен на максимальном удалении от центра тяжести (имеет наибольший удельный радиус инерции) и их применение наиболее рационально в элементах, работающих на осевое сжатие. Кроме того, обтекаемость трубчатого сечения позволяет уменьшить ветровую нагрузку на башенные сооружения, не способствует скапливанию влаги, пыли и т.п. Высокая коррозийная стойкость труб делает сооружение более долговечным, при этом необходимо обеспечить герметичность внутренней полости.

1.6.7. Вторичные профили

Использование автоматической сварки позволяет изготовить тонкостенные двутавры из листового проката с более выгодным распределением материала по сечению. Сварные двутавры имеют свой сортамент.

Холодногнутые профили самой различной формы изготовляют из листа или полосы толщиной от 1 до 8 мм. Наиболее употребительны равнополочные и неравнополочные уголки, швеллеры, С – образные, Z – образные.

Особенностью холодногнутых профилей является тонкостенность сечений, что связано с возможной потерей местной устойчивости стенок раньше общей потери устойчивости стержня. Для повышения местной устойчивости в полках отдельных гнутых профилей устраивают отгибы.

Гнутые профили применяют в слабонагруженных длинных стержнях связей, элементах фахверка, раскосах легких ферм и других элементах, сечение которых подбирается по предельной гибкости.

Одним из видов гнутых профилей является профилированный настил, поставляемый по ГОСТ 24045-94 и ТУ отдельных заводов.

Для изготовления профилированного настила применяют листы из оцинкованной стали толщиной от 0,6 до 1 мм.

Наиболее распространенные типы настила для покрытий H 57-750-0,7

и Н 75-750-0,8 (первая цифра обозначает высоту волны, вторая – ширину настила, третья – толщину листа).

Профнастил нашел широкое применение в несущих элементах кровли и стеновых ограждениях.

1.6.8. Различные профили и материалы, применяемые

в строительных металлических конструкциях

Кроме указанных выше для строительных металлических конструкций применяют также другие профили и изделия: профили для фонарных и оконных переплетов (ГОСТ 7511-73), рельсы (ГОСТ 4121-76 с изм.), арматурные стержни, стальные канаты и высокопрочную проволоку для висячих и предварительно напряженных конструкций.

1.6.9. Профили из алюминиевых сплавов

Профили из алюминиевых сплавов общего назначения (уголки, двутавры, швеллеры, тавры и др.) и специальные изготавливают двумя способами: прессованием и гибкой.

Прессованные профили подразделяют на профили общего назначения и специальные. Профили общего назначения поставляют по ГОСТ 22233-93 «Профили прессованные из алюминиевых сплавов для ограждающих строительных конструкций. Общие технические условия» и ГОСТ 8617-81* «Профили прессованные из алюминиевых сплавов. Технические условия».

Примеры обозначения профилей:

– уголки стальные горячекатаные  равнополочные   L50´50´5 / ГОСТ 8509-93;

– уголки стальные горячекатаные неравнополочные   L63´40´5 / ГОСТ 8510-86;

– сталь горячекатаная, швеллеры:

с уклоном внутренних граней полок       [10 / ГОСТ 8240-93;

с параллельными гранями полок             [20П / ГОСТ 8240-93;

– сталь горячекатаная, балки двутавровые    I20 / ГОСТ 8239-89;

– двутавры стальные горячекатаные с параллельными гранями полок:

нормальные            I20 Б1 / ГОСТ 26020-83;

широкополочные   I30 Ш2/ ГОСТ26020-83;

колонные                I40 К3 / ГОСТ 26020-83;

– двутавры стальные горячекатаные с параллельными гранями полок

I50 Б1 / СТО АСЧМ 20-93;

– швеллеры стальные гнутые равнополочные

"3 Принципы построения линейной сигнализации" - тут тоже много полезного для Вас.

гн. [160´80´5 / ГОСТ 8278-83*;

– профили стальные гнутые замкнутые прямоугольные

пр.гн. 180´75´5 / ГОСТ 25577-83:

– то же                             140´ 60´5 / ТУ 36-2287-80;

– тавры с параллельными гранями полок   15 БТ1 / ТУ 14-2-24-72.

Цифры 1,2,3 обозначают разную толщину в одном и том же номере профиля.
