Настилы и ограждения из волнистых стеклопластиковых листов

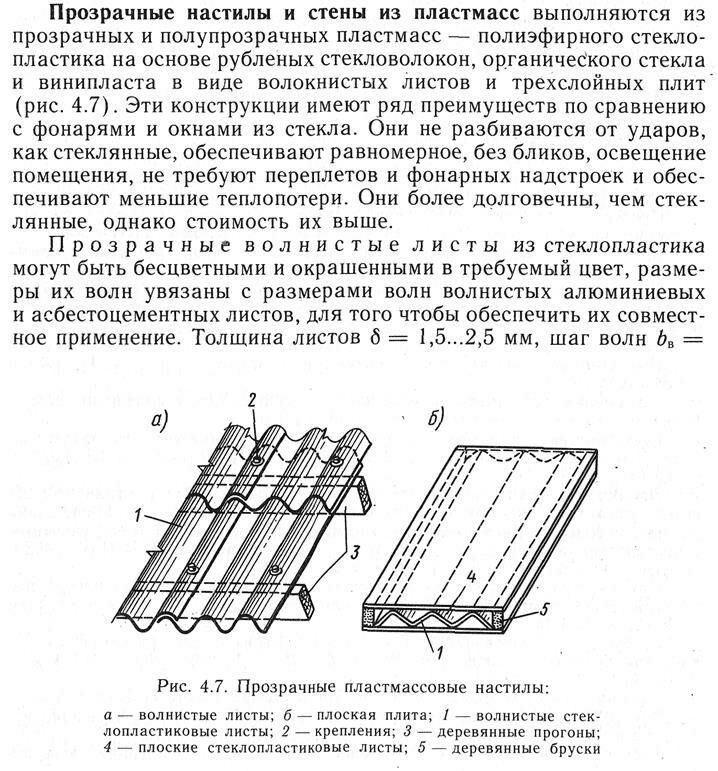

30. Настилы и ограждения из волнистых стеклопластиковых лис­тов.

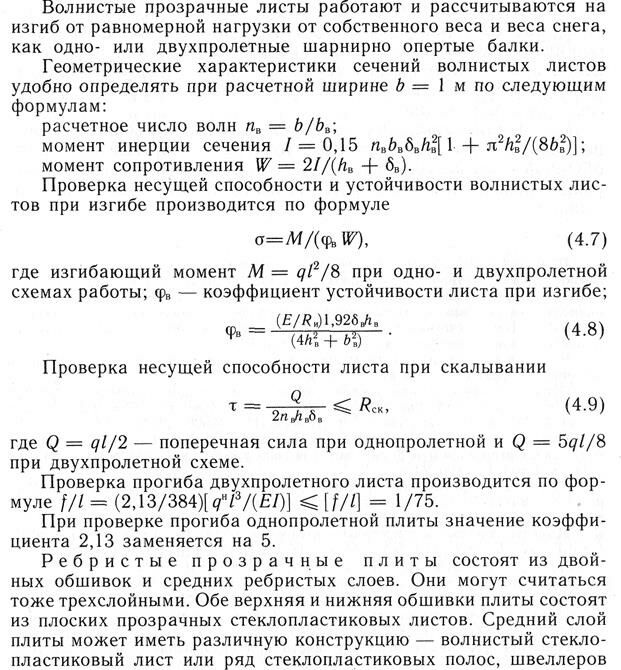

= 60...200 мм, высота волн по осям листа К = 14...54 мм. Волни­стые листы — это готовые элементы неутепленных скатных проз­рачных покрытий зданий, а также прозрачных участков покрытий и стен из волнистых алюминиевых или асбестоцементных листов. Из них также могут устраиваться прозрачные скатные крыши над утепленными чердачными перекрытиями. Волнистые листы укладываются в покрытиях вдоль ската на деревянные или стальные прогоны с уклоном не менее 1:10 и кре­пятся к ним болтами или хомутами, как и асбестоцементные, и стыкуются внахлестку длиной не менее 20 см. Эти листы имеют невысокую прочность и жесткость, поэтому шаг прогонов не должен превышать 1,5 м, а каждый лист должен опираться на два или более прогона, что значительно уменьшает их прогибы.

или двутавров из этого же материала. Средним слоем могут служить также ряды тонких досок и фанерных полос. Обшивки и средний слой таких плит соединяются синтетическими клеями.

Ребристые прозрачные плиты имеют замкнутые воздушные полости. Благодаря этому у них увеличиваются теплоизоляцион­ные свойства, сравнимые со свойствами двойных стеклянных ограждений. Они могут применяться в покрытиях и стенах отапли­ваемых зданий. Длина ребристых прозрачных плит достигает 3 м. Они могут опираться на прогоны или основные несущие конструк­ции покрытий или на соседние железобетонные плиты, образуя прозрачные участки настила или стены. Такие плиты работают на изгиб от расчетных нагрузок при расчетной схеме одно- или двухпролетной балки.

Сечение ребристой прозрачной плиты считается условно дву­тавровым со стенкой из совмещенных по ширине ребер. Если обшивки и ребра состоят из различных материалов, то при опре­делении их геометрических характеристик следует учитывать их различные модули упругости, как это делается при расчете ребри­стых трехслойных плит.

Верхняя обшивка этих плит проверяется при расчете по несу­щей способности при сжатии и устойчивости при изгибе, нижняя обшивка — по несущей способности при растяжении при изгибе, ребра среднего слоя проверяют по несущей способности при ска­лывании.
