19. Соединения элементов дк на клеях.

Требования, предъявляемые к клеям для несущих конструкций.

Равнопрочность, монолитность и долговечность клеевых соединений в деревянных конструкциях могут быть достигнуты только применением водостойких конструкционных клеев. Долговечность и надежность клеевого соединения зависят от устойчивости адгезионных связей, вида клея, его качества, технологии склеивания, эксплуатационных условий и поверхностной обработки досок.

Клеевой шов должен обеспечивать прочность соединения, не уступающую прочности древесины, на скалывание вдоль волокон и на растяжение поперек волокон. Прочность клеевого шва, соответствующую прочности древесины на растяжение вдоль волокон, пока еще не удается получить, поэтому в растянутых стыках площадь склеиваемых поверхностей приходится увеличивать примерно в 10 раз косой срезкой торца на ус или на зубчатый шип.

Плотность контакта клеящего вещества со склеиваемыми поверхностями должна создаваться еще в вязкожидкой фазе конструкционного клея, заполняющего все углубления и шероховатости, благодаря способности смачивать склеиваемую поверхность. Чем ровнее и чище остроганы склеиваемые поверхности и чем плотнее они прилегают друг к другу, тем полнее монолитность склеивания, тем равномернее и тоньше клеевой шов. Деревянная конструкция, монолитно склеенная из сухих тонких досок, обладает значительным преимуществом перед брусом, вырезанным из цельного бревна, но для реализации этих преимуществ необходимо строгое соблюдение всех условий технологии индустриального производства клееных деревянных конструкций.

После отверждения конструкционного клея от сформировавшегося клеевого шва требуется не только равнопрочность и монолитность, но и водостойкость, теплостойкость и биостойкость. При испытаниях разрушение опытных образцов клеевых соединений  должно происходить в основном по склеиваемой древесине, а не по клеевому шву (с разрушением внутренних, когезионных связей) и не в пограничном слое между клеевым швом и склеиваемым материалом (с разрушением пограничных, адгезионных связей).

Виды клеев.

Клеевые соединения применялись давно, главным образом в столярных изделиях. В начале XX века в Швейцарии, Швеции и Германии стали применять несущие деревянные конструкции на казеиновом клее. Однако белковые клеи животного происхождения и тем более растительного не удовлетворяли в полной мере требованиям к соединениям элементов несущих конструкций.

Большое значение имеет развитие химии полимерных материалов и производство синтетических  клеев. Синтетические полимерные материалы с запланированными свойствами позволяют обеспечить требуемые прочность и долговечность клеевых соединений. Поиск оптимального ассортимента конструкционных клеев и соответствующих режимов поточного производства клееных конструкций продолжается, но уже сейчас имеется набор синтетических клеев, которые позволяют соединять деревянные строительные детали не только с деревом.

Рекомендуемые материалы

В отличие от казеиновых и других белковых клеев синтетические конструкционные клеи образуют прочный водостойкий клеевой шов в результате реакции полимеризации или поликонденсации. В настоящее время в основном применяют резорциновые, фенольно-резорциновые, алкилрезорциновые, фенольные клеи. Согласно СНиП II-22-80, выбор типа клея зависит от температурно-влажностных условий эксплуатации клееных конструкций.

Эластичность и вязкость клеевого шва особенно важна при соединении деревянных элементов с металлическими, фанерными, пластмассовыми и другими конструкционными элементами, имеющими температурные, усадочные и упругие характеристики. Однако использование эластичных каучуковых клеев в напряженных соединениях как правило недопустимо из-за недостаточной прочности таких соединений и чрезмерной ползучести их при длительном нагружении.

Чем суше и тоньше склеиваемые доски тем меньше опасность образования в них трещин. Если усушечное коробление недосушенных досок произойдет еще до отверждения клеевого шва, но после прекращения давления пресса, то склеивание будет необратимо нарушено.

"7 Станки зубо- и резьбообрабатывающей группы" - тут тоже много полезного для Вас.

Виды соединений на клею.

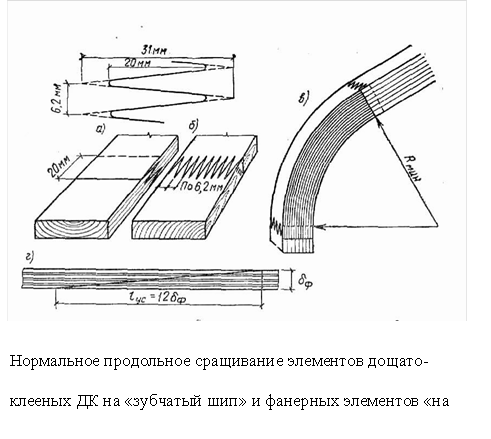

Растянутый стык клееных элементов в заводских условиях изготовляют на зубчатый шип с уклоном склеиваемых поверхностей примерно 1:10. Это унифицированное решение, по прочности не уступает решению стыка на ус (при том же уклоне), более экономично по затрате древесины и более технологично в производстве; поэтому оно должно полностью заменить при заводском изготовлении все остальные виды стыков.

Зубчатый шип одинаково хорошо работает на растяжение, изгиб, кручение и сжатие. Согласно испытаниям прочность такого стыка КБ_3 даже на разрыв не ниже прочности цельного бруска, ослабленного нормальным для 1 категории сучком размером ¼-1/6 ширины соответствующей стороны элемента.

На практике рекомендуется использовать наиболее технологичный вариант  с нарезкой шипов перпендикулярно пласти. Этот вариант применим при любой ширине склеиваемых элементов, даже слегка покоробленных. При стыковании клееных блоков больших сечений приходится применять склеивание холодным (или теплым) способом.

Для сращивания фанерных листов в заводском производстве таким же унифицированным неразборным видом соединения служит стыковое соединение на ус; его применение в напряженных элементах конструкций требует соблюдения следующих условий длину уса принимают равной 10-12 толщинам фанеры, а направление волокон наружных шпонов (рубашек) должно совпадать с направлением действующих усилий. Ослабление обычной фанеры стыком на ус учитывают коэффициентом К_осл = 0.6, а бакелизированной фанеры коэффициентом 0.8.
