Профилактическая промывка и прочистка водоотводящей сети

3. Профилактическая промывка и прочистка водоотводящей сети

Прочистка трубопроводов проводится в соответствии с планом профилактических работ, составленным с учетом результатов на­ружного и технического осмотров.

Периодичность прочистки, как правило, не реже 1 раза в год. Так как слой осадка в сети допускается не более 1/3-1/4 диаметра, то сети III и IV категорий могут прочищать 2-4 раза в год.

Прочистка труб водоотводящей сети осуществляется в основ­ном гидравлическими, гидродинамическими и механическими методами.

Для осуществления работ по прочистке и ликвидации засоров на сети необходима тщательная подготовка, которая осуществля­ется мастером. В его задачи входит:

1) информирование диспетчерской службы о размерах аварии,
возможной причине ее возникновения и методах устранения, необходимости в дополнительных механизмах и рабочей силы;

2) рациональная расстановка рабочих бригады, механизмов и оборудования при выполнении отдельных видов работ на основе разделения труда основных и вспомогательных работ;

Рекомендуемые материалы

3) обеспечение полной загрузки рабочих в течение рабочего дня;

4) налаживание сигнализации между удаленными друг от друга рабочими;

5) организация безопасных методов ведения работ;

6) обеспечение бережного обращения с трубопроводами, оборудованием колодцев, инструментами, механизмами и спецодеждой при производстве работ;

7) проверка качества работы в целях предупреждения брака;

8) учет объема выполненных работ, анализ причин невыполнения планируемого объема работ, а также трудностей и помех в работе бригады.

Непосредственной подготовкой бригады к производству профилактических и аварийных работ на водоотводящей сети зани­мается бригадир. В его обязанности входит:

1) своевременное получение нарядов на производство работ, а также необходимых схем и чертежей на сооружения, рабочих журналов или бланков для записей;

     2)предварительное ознакомление с инвентаризационными ведомостями и материалами эксплуатации, в которых отмечены дефекты отдельных сооружений сети, допущенные при проектировании и строительстве или обнаруженные при ранее проведенных работах;

3) своевременное получение и тщательная проверка инструментов, снарядов, механизмов и других приспособлений, необхо­димых для работы на сети;

4) проведение инструктажа по технике безопасности и производственной санитарии до начала работ;

5) предварительный осмотр сооружений для ознакомления с их особенностями, а также для определения наиболее трудных или опасных мест работы;

     6) контроль за выполнением правил техники безопасности и принятие мер при несчастных случаях (бригадир обязан не допускать к работе лиц с порезами, ссадинами и другими повреждения­ми кожи, оказать первую помощь при повреждениях или организовать отправку пострадавшего в ближайший медицинский пункт);

7) приостановление работ, угрожающих здоровью или жизни рабочих, и немедленное извещение об этом администрации;

8) производство на месте работ необходимых записей, составление актов, занесение сведений в журнал или бланки.

3.1. Технический надзор, осмотр и профилактика водосточной сети

Обслуживание водосточной сети включает: наблюдение за ре­жимом работы водостоков и качеством отводимых вод; согласова­ние проектов строительства и реконструкции сети; надзор и со­держание в исправном состоянии водосточной сети; текущий и капитальный ремонты колодцев, трубопроводов и водовыпусков, ликвидация аварий, надзор за процессом строительства и прием в эксплуатацию.

Детальный, полный осмотр водосточных сетей и сооружений осуществляется 2 раза в год:

первый — весной после пропуска паводка для учета возможных повреждений, появившихся после прохождения паводковых вод, и определения объема необходимых ремонтных работ;

второй — осенью при подготовке сооружений к зиме, чтобы определить объемы необходимых ремонтных и подготовительных работ на осенне-зимний период.

Очистку дождеприемных колодцев осуществляют, как прави­ло, механизированным способом с помощью вакуумных или илососных машин, смонтированных на шасси автомобилей (табл. 3.1).

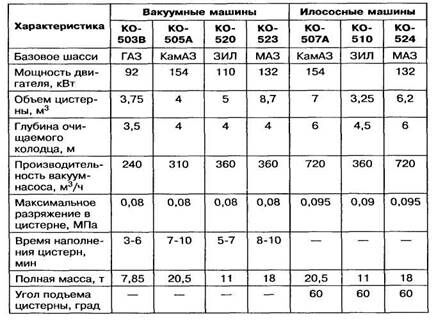

Таблица 3.1

Техническая характеристика илососных и вакуумных машин

Илососная машина (рис. 6, а) предназначена для откачки из колодцев или емкостей и транспортировки сточных жидкостей к месту утилизации.

Вакуумная машина (рис. 6, б) предназначена для откачки сточных жидкостей из колодцев или емкостей и транспортировки их к месту утилизации. Специальное оборудование состоит из ци­стерны, вакуумного насоса с приводом, сигнально-предохранительного устройства, приемного лючка с всасывающим шлангом, краном управления с трубопроводом.

а)

б)

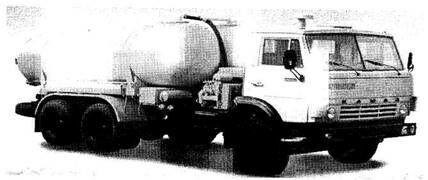

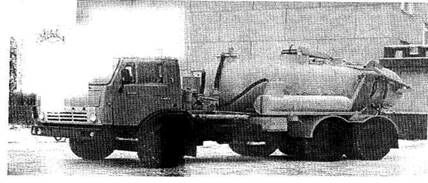

Рис. 6. Машины для удаления сточных вод и осадка из колодцев водоотводящей сети: а - илососная; б – вакуумная.

Для очистки колодцев глубиной более 6 м вакуумные насосы оборудуют специальными вихревыми или эжекторными насадка­ми. Эжекторные насадки целесообразно применять одновременно с каналоочистительными машинами.

Эжектор (рис. 7) состоит из корпуса, в котором монтируют­ся сопла напорной трубы рабочей жидкости, всасывающего пат­рубка, вакуумной камеры, которая служит для смешения рабочей жидкости и осадка, и трубопровода для транспортировки гидро­смеси в цистерну. Эжектор позволяет откачивать жидкость из ко­лодцев глубиной до 30 м на расстояние до 100 м с расходом до 2 м³/мин.

Выпуски водостоков должны обследоваться систематически, особенно в периоды паводков и летних интенсивных дождей, ког­да увеличивается расход сточных вод в водосточных коллекторах и появляется опасность разрушения и деформации оголовков водовыпусков. При осмотре водовыпусков, заделанных в усовер­шенствованных стенках набережных, должно быть обследовано сопряжение его оголовка с конструкцией стенки. В этих местах наиболее часто возникают деформации, трещины и разрушения. Выпуски, выведенные в русло реки или оврага с большими перепадами в отметках, должны иметь прочное основание под перепадным колодцем, так как выход его из строя часто служит при­чиной разрушений выпусков. Водосточные выпуски, расположен­ные под водой, должны по мере необходимости обследоваться во­долазами.

Водовыпуски, заделанные в конструкции железобетонных или гранитных набережных, более устойчивы и относительно редко подвергаются разрушению. Ремонтные работы ограничиваются заделкой трещин в сопряжениях с набережной.

Рис. 7. Эжекторы

Оголовки водосточных выпусков, расположенных в земляных откосах набережной, менее устойчивы и при большом расходе воды в весенние паводки и летние ливни могут легко подвергаться разрушению. Ремонт водовыпусков с постоянным расходом воды начинается с отвода воды по временному лотку, после чего вос­станавливается разрушенная часть оголовка.

Оголовки водовыпусков больших рек, расположенные на от­метках паводковых вод, должны быть защищены от действия ле­дохода. Для этой цели оголовки устраиваются на свайном ро­стверке с перепадным лотком.

Наиболее сложным является ремонт водовыпусков, затоплен­ных меженными водами. Затопленный водовыпуск предваритель­но обследуется водолазом, который точно определяет характер и объем разрушений. Для ремонта водовыпуск отгораживается от реки земляной или шпунтовой перемычкой. Сток воды в коллек­торе на период ремонтных работ осуществляется по временной трубе. Разрушенный или поврежденный водовыпуск очищается от старой конструкции, и после этого оголовок восстанавливается. Ремонт наиболее целесообразно проводить в зимний сезон, когда снижается уровень воды в реке.

3.2. Текущий и капитальный ремонты

На основании данных наружного и технического осмотров во-доотводящей сети составляют дефектные ведомости, разрабатыва­ют сметно-техническую документацию, при необходимости вы­полняют проектные работы, после чего приступают к выполне­нию ремонтных работ.

Ремонтные работы подразделяются на два вида: текущий и ка­питальный¹.

Текущий ремонт предусматривает проведение работ по систе­матическому и своевременному предохранению частей сооруже­ний и оборудования от преждевременного износа путем осуще­ствления профилактических мероприятий и устранения мелких повреждений и неисправностей.

К текущему ремонту относятся следующие виды работ:

  • обновление или замена указательных (координатных) табли­чек;

• ремонт задвижек;

• ликвидация мелких повреждений в колодцах (замена скоб, крышек люков или вторых крышек, заделка свищей в стенках, перекладка горловин, исправление лотков, установкавентиляционных шахт);

• мелкий ремонт внутренних поверхностей крупных коллекторов (заделка трещин, швов и т.д.);

• утепление крышек колодцев;

•   выравнивание горловин колодцев до уровня проезжей части.

Капитальный ремонт представляет собой комплекс техничес­ких мероприятий, направленных на восстановление или замену изношенных конструкций оборудования и трубопроводов. Капи­тальный ремонт производится по годовым графикам, составлен­ным на основании данных технических осмотров персоналом ре­монтных бригад предприятия ВКХ или подрядных организаций.

Капитальный ремонт может быть комплексным или выбороч­ным.

Первый предусматривает ремонт всех сооружений в целом, а второй — ремонт отдельных участков или конструкций.

К капитальному ремонту относится разборка и перекладка труб, установка дополнительных смотровых колодцев, замена за­движек, шиберов, вантузов или их изношенных частей, а также устранение разрушений сети. Необходимость подобных работ вызвана появлением просадки колодцев с разрушением присоеди­ненных к ним труб, аварийных засоров, не поддающихся ликви­дации и требующих перекладки труб; просадки и разрушения труб на большом протяжении между колодцами; разрушения лотков в колодцах крупных коллекторов.

Эти работы связаны с временным прекращением эксплуатации сети на ремонтируемом участке. Поэтому в первую очередь обес­печивают бесперебойное действие водоотводящей сети на участке выше производимых работ. Принимают меры против затопления подвальных помещений, организуют временную перекачку сточ­ных вод из верхнего колодца в нижний или перепуск их самоте­ком по свободному лотку.

К работам, выполняемым за счет средств капитального ремон­та, могут также относиться:

• наладочные работы по установке приборов учета расхода и измерения необходимых параметров воды, газа, осадка;

• работы по автоматизации и переходу на дистанционное управление производственных процессов;

• наладочные работы, проводимые в целях интенсификации и оптимизации технологического режима;

• работы по реконструкции, расширению и техническому пе­ревооружению, заменяющие капремонт и повышающие эксплуатационную эффективность;

• работы по перекладке участков изношенных труб или их санированию;

• работы по очистке внутренних поверхностей трубопроводов от обрастаний и защите их от коррозии.

Непредвиденные ремонты, вызванные аварийными поврежде­ниями, могут осуществляться специальной ремонтно-аварийной бригадой или эксплуатационным персоналом службы сети.

3.3. Техника безопасности при работе на водоотводящих сетях

Все работники обязательно должны знать и соблюдать правила техники безопасности и охраны труда. Ответственность за состоя­ние охраны труда и техники безопасности возложена на главных инженеров предприятий. Лица, виновные в нарушении правил техники безопасности, подвергаются административному взыска­нию.

Эксплуатационный персонал, работающий на водоотводящих сетях, должен быть обеспечен спецодеждой, спецобувью и предохранительными приспособлениями в соответствии с действу­ющими нормами, а также средствами индивидуальной защиты, предусмотренными ГОСТ 12.03.006-75.

При выполнении работ на сетях необходимо учитывать воз­можную загазованность колодцев, камер и коллекторов и как следствие — отравление работающего в них персонала, а также возможность взрыва газов; вероятность падения в открытые люки на работающих в колодцах посторонних предметов или инстру­ментов; воздействие потока сточной воды, особенно в коллекто­рах большого диаметра; опасность соприкосновения со сточной жидкостью, возможность наезда автотранспорта при работах на проезжей части улиц и т.д.

Наличие в неочищенных сточных водах патогенных микроор­ганизмов может привести к заражению эксплуатационного персо­нала такими инфекционными заболеваниями, как брюшной тиф, паратиф, дизентерия, холера и др. Лица, имеющие порезы, ссади­ны и царапины на руках, не должны допускаться к работе на водоотводящей сети, так как возможен контакт со сточными водами даже через спецодежду. Для максимального уменьшения при ра­ботах на водоотводящих сетях возможности контакта кожного по­крова со сточными водами эксплуатационный персонал обеспе­чивается как минимум болотными резиновыми сапогами, проре­зиненной накидкой и рукавицами. При порезах и ссадинах, даже самых незначительных, во избежание заражения при случайных контактах со сточной водой необходимо тщательно вымыть руки чистой водой и залить рану йодом.

Работы, связанные со спуском персонала в колодцы, камеры и коллекторы, относятся к опасным, и на их выполнение выда­ется наряд-допуск с указанием опасностей и мер защиты. К ра­ботам по прочистке водоотводящих сетей и сооружений на них женщины не допускаются. Недопустимо также пребывание на месте работ лиц, не имеющих прямого отношения к эксплуата­ции сети.

Места производства работ в условиях уличного движения ограждаются, а в темное время суток освещаются в соответствии с требованиями «Инструкции по ограждению мест производства работ в условиях уличного движения» ГБДД РФ.

Крышки колодцев и камер открывают специальным крючком, длина которого не менее 80-90 см. Не допускается открывать крышки руками. Снятую крышку на проезжей части укладывают за люком колодца в направлении движения транспорта.

Эксплуатационные работы по очистке труб и колодцев следует выполнять после проверки их на загазованность, для этого ис­пользуют газоанализаторы или лампу ЛБВК. Прове­рять загазованность, бросая зажженную бумагу или применяя другой вид открытого огня, категорически запрещается.

Метан, сероводород и аммиак (легкие газы) удаляются из ко­лодца проветриванием, для чего открывают крышки колодцев на предыдущих интервалах. Для удаления углекислого газа (он тяжелее воздуха и находится в нижней части колодцев) требует­ся интенсивная и длительная вентиляция сети. Она осуществля­ется с помощью вытяжного или приточного вентилятора. Иног­да для удаления газов заполняют колодец водой, а затем ее от­качивают.

При невозможности устранения загазованности из-за поступ­ления большого количества газов с предыдущих интервалов сети работы ведут в полном изолирующем противогазе с кислородны­ми баллонами, а при их отсутствии работают в изолирующем про­тивогазе с дыхательным шлангом длиной на 2 м больше глубины колодца, но не более 12 м. Непрерывная работа рабочего в колод­це с использованием дыхательной трубки не должна продолжать­ся более 10 мин.

Перед спуском людей в колодец или камеру проверяют проч­ность скоб и лестниц с помощью шеста. К работам, связанным со спуском в колодцы, допускается бригада, состоящая не менее чем из трех человек. Бригады, выполняющие работы в колодцах, ка­мерах и проходных коллекторах, обеспечиваются защитными средствами и приспособлениями, предохранительными поясами с лямками на каждого члена бригады, веревками с карабином, сиг­нальными (оранжевыми) жилетами, защитными касками, акку­муляторными фонарями, ручным или механическим вентилято­ром.

Независимо от результатов проверки рабочим запрещается спускаться в колодец, камеру или коллектор и работать в них без предохранительного пояса и зажженной лампы ЛБВК или сигна­лизирующего газоанализатора.

При использовании лебедок необходимо следить за тем, чтобы при разматывании троса на барабане лебедки оставалось не менее четырех витков. Шестерни лебедки должны быть закрыты кожу­хом. Направлять трос на барабане лебедки рукой категорически запрещается. Для этого необходимо использовать металлический крюк для открывания крышек колодцев. Рукоятки лебедок, если ими в данное время не пользуются, следует снимать. Минималь­ное тяговое усилие лебедок и тросов подбирают в зависимости от диаметра прочищаемых трубопроводов в соответствии с таблицей 3.2.

При работе коллекторно-очистительных машин ежедневно ви­зуально проверяют состояние шлангов высокого давления. Участ­ки с механическими повреждениями удаляют, а соединение про­изводят с помощью специальных штуцеров. Воду подают только после того, как шланг с насадком заведен в трубу на расстояние не менее 2 м. Давление воды, подаваемой на промывку трубопрово­дов, повышают плавно, постепенно увеличивая частоту вращения вала двигателя.

Бригадиры или старшие в группе рабочих перед выездом на ра­боты должны проверять наличие и исправность всего оборудова­ния и приспособлений, обеспечивающих выполнение правил без­опасности.

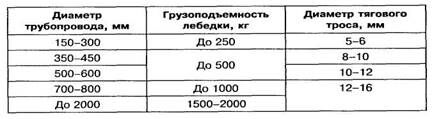

Таблица 3.2

Характеристики лебедок

Основными причинами травматизма при работах по эксплуа­тации сетей являются:

• отвлечение внимания от производимой работы;

• отсутствие ограждений и освещения на месте работ;

Ловильный, режущий и вспомогательный инструменты - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.

• неправильное открывание крышек колодцев;

• неорганизованный спуск в колодцы рабочих, а также тяже­лых предметов;

• отсутствие мер по устранению загазованности колодцев, неиспользование защитных средств при наличии загазованности;

• непосредственное соприкосновение кожи рабочего со сточными водами и осадками;

• несоблюдение правил эксплуатации лебедок и других меха­низмов.

О каждом несчастном случае необходимо немедленно поста­вить в известность руководителя работ (сменного инженера), ко­торый должен сообщить о случившемся администрации и в проф­союзный комитет организации, которые, в свою очередь, в тече­ние 24 ч должны составить соответствующий акт. Пострадавшему необходимо оказать первую медицинскую помощь, при необходи­мости немедленно вызвать скорую помощь или срочно доставить пострадавшего в ближайшее лечебное заведение.
