Конфигурация и размеры плана, высота и профиль промышленного здания определяются параметрами, количеством и взаимным расположением пролетов. Эти факторы зависят от технологии производства, характера выпускаемой        продукции, производительности  предприятия, требований санитарных норм и пр.

Ширина пролета в промышленном здании (L) – расстояние  между продольными координационными осями – складывается из величины пролета мостового крана (L_к)  и удвоенного расстояния между осью рельса подкранового пути и модульной координационной осью (2К):  L= L_к + 2К (рис.1).

8 Ранняя диагностика - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.

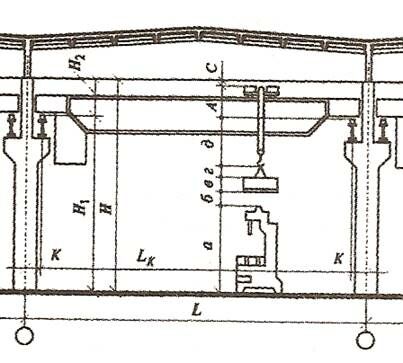

Рис. 1.  К определению параметров пролета

Пролеты мостовых кранов увязаны с шириной пролетов и определяются ГОСТом. Величину К принимают: 750 мм при кранах грузоподъемностью Q ≤ 500 кН; 1000 мм (и более кратно 250 мм) при Q > 500 кН, а также  при устройстве в надкрановой части колонн прохода для обслуживания подкрановых путей.

Минимально допустимая ширина пролетов, определяемая условиями технологии производства (габариты и характер оборудования, система его расстановки, ширина проездов и др.) не всегда экономически целесообразна. Цеха  равновеликие по площади и имеющие одинаковую длину могут быть как мелкопролетными, так и крупнопролетными, а в некоторых случаях и большепролетными. Например, здание шириной 72 м может быть сформировано шестью пролетами размером 12 м, четырьмя пролетами по 18 м, тремя пролетами по 24 м, двумя – по 36 м или одним пролетом шириной 72м. При этом надо помнить, что большепролетные здания, имея укрупненную сетку осей, являются высоко универсальными в технологическом отношении.

Шаг колонн – расстояние между поперечными координационными осями – назначают с учетом габаритов и способа расстановки технологического оборудования, размеров выпускаемых изделий, вида внутрицехового транспорта. Так, при крупногабаритном оборудовании и больших изделиях шаг колонн назначают большим, что повышает эффективность использования производственных площадей, но усложняет конструкции покрытия и подкрановых путей. В основном принимают шаг колонн равным 6 или 12 м.

Высота пролета – расстояние от уровня чистого пола до низа несущих конструкций покрытия – зависит от технологических, санитарно-гигиенических и экономических требований, предъявляемых к промышленному зданию. Складывается она в пролетах с мостовыми кранами из расстояний от уровня чистого пола до верха кранового рельса Н₁ и расстояния от верха рельса до низа несущей конструкции покрытия Н₂ (рис. 1).

Одноэтажные здания, как правило, проектируют с параллельными пролетами одинаковой ширины и высоты. В случаях технологической необходимости здания проектируют с взаимно-перпендикулярными пролетами разной ширины и высоты. В последних случаях перепады высот рекомендуется совмещать с продольными температурными швами, а величину разницы в высотах назначать кратной 0,6 м и не менее 1,2 м.
