                               5.3 Способ линейных знаков

   Этот способ применяется на всех географических картах, ни одна карта не может обойтись без него, так как любая карта имеет свою основу, которая в основном  изображается линейными знаками.

  Линейные знаки применяются для отображения объектов и явле­ний, локализованных по линиям, передавая при этом их местоположе­ние и особенности (границы политико-административного деления, до­рожную сеть, гидрографию, тектонические разломы, границы оледене­ний, нефтепроводы и т.д.) (рис.5.10). Способ линейных знаков высту­пает в двух вариантах: как категория линейных знаков на топокартах и как специальный способ на тематических картах, для отображения спе­циальных объектов  и явлений (обязательно в легенде должны быть по­яснения этих объектов и явлений).

Вам также может быть полезна лекция "Сток с болот".

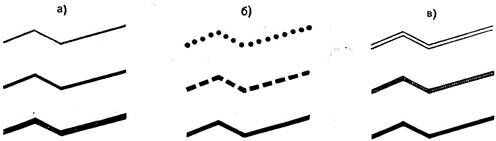

Рис.5.10   Линейные знаки, различаются:

а- по ширине; б- рисунку; в- светлоте

  Рисунком и цветом обычно передаются качественные характери­стики (виды дорожной сети, типы берегов, линии теплого и холодного фронтов, линии военных фронтов и т.д.), а шириной линейных знаков  - количественные (величины приливов, полоса затопления при поло­водьях и т.д.). Качественные различия линейных знаков на карте об­легчаются тем, что многие линейные объекты имеют свое специфиче­ское отображение. Например, прямолинейность автострад хорошо кон­трастирует с извилистостью речной сети. На топографических картах линейные знаки обычно располагают так, чтобы их ось совпадала с действительным положением объектов (например, дорог). На темати­ческих картах используют и другой прием, располагая ленту сбоку или даже вынося ее в сторону (см. лист 33 Морского атласа, т.II).

  Изменение положения объектов и явлений во времени передается сочетанием линейных знаков разного рисунка, отнесенных к опреде­ленному времени.
