Лекция №1 «Понятие о взаимозаменяемости и стандартизации. Основы принципа взаимозаменяемости.»

Современное машиностроение характеризуется:

- непрерывным увеличением мощностей и производительности машин;

- постоянным совершенствованием конструкций машин и других изделий;

- повышением требований к точности изготовления машин;

- ростом механизации и автоматизации производства.

Для успешного развития машиностроения по этим направлениям большое значение имеет организация производства машин и других изделий на основе взаимозаменяемости и стандартизации.

Цель дисциплины: знакомство с методами обеспечения взаимозаменяемости,

                            стандартизацией, а также методами измерения и контроля

                            применительно к современным изделиям машиностроения.

Рекомендуемые материалы

Из истории развития взаимозаменяемости и стандартизации.

Элементы взаимозаменяемости и стандартизации появились очень давно.

Так, например, водопровод, построенный рабами Рима, был выполнен из труб строго определенного диаметра. Для строительства пирамид в Древнем Египте использовались унифицированные каменные блоки.

В 18 веке по указу Петра 1 была построена серия военных судов с одинаковыми размерами, вооружением, якорями. В металлообрабатывающей промышленности взаимозаменяемость и стандартизация впервые были применены в 1761 году на Тульском, а затем Ижевском оружейных заводах.

Понятие о взаимозаменяемости и ее видах.

Взаимозаменяемость – это возможность сборки независимо изготовленных деталей в узел, а узлов в машину без дополнительных операций обработки и пригонки. При этом должна обеспечиваться нормальная работа механизма.

Для обеспечения взаимозаменяемости деталей и сборочных единиц они должны быть изготовлены с заданной точностью, т.е. так, чтобы их размеры, форма поверхностей и другие параметры находились в пределах заданных при проектировании изделия.

Комплекс научно – технических исходных положений, выполнение которых при конструировании, производстве и эксплуатации обеспечивает взаимозаменяемость деталей, сборочных единиц и изделий называют принципом взаимозаменяемости.

Различают полную и неполную взаимозаменяемость деталей, собираемых в сборочные единицы.

Полная взаимозаменяемость обеспечивает возможность беспригонной сборки (или замены при ремонте) любых независимо изготовленных с заданной точностью однотипных деталей в сборочную единицу. (Например, болты, гайки, шайбы, втулки, зубчатые колеса).

Ограниченно взаимозаменяемыми называются такие детали, при сборке или смене которых может потребоваться групповой подбор деталей (селективная сборка), применение компенсаторов, регулирование положения деталей, пригонка. (Например, сборка редуктора, подшипников качения).

Уровень взаимозаменяемости производства изделия характеризуется коэффициентом взаимозаменяемости, равным отношению трудоемкости изготовления взаимозаменяемых деталей к общей трудоемкости изготовления изделия.

Различают также внешнюю и внутреннюю взаимозаменяемость.

Внешняя – это взаимозаменяемость покупных или кооперируемых изделий (монтируемых в другие более сложные изделия) и сборочных единиц по эксплуатационным показателям, по размерам и форме присоединительных поверхностей. (Например, в электродвигателях внешнюю взаимозаменяемость обеспечивают по частоте вращения вала, мощности, а также по диаметру вала; в подшипниках качения – по наружному диаметру наружного кольца и внутреннему диаметру внутреннего кольца, а также по точности вращения).

Внутренняя взаимозаменяемость распространяется на детали, сборочные единицы и механизмы, входящие в изделие. (Например, в подшипнике качения внутреннюю групповую взаимозаменяемость имеют тела качения и кольца).

Базой для осуществления взаимозаменяемости в современном промышленном производстве является стандартизация.

Понятия о стандартизации. Категории стандартов

Крупнейшей международной организацией в области стандартизации является ИСО (до 1941 г. называлась ИСА, организована в 1926 г.) Высшим органом ИСО является Генеральная Ассамблея, которая собирается раз в 3 года, принимает решения по наиболее важным вопросам и избирает Президента организации. Организация состоит из большого количества клиентов. В Уставе указывается основная цель ИСО – «содействовать благоприятному развитию стандартизации во всем мире для того, чтобы облегчить международный обмен товарами и развивать взаимное сотрудничество в различных областях деятельности.

Основные термины и определения в области стандартизации установлены Комитетом ИСО по изучению научных принципов стандартизации (СТАКО).

Стандартизация – это плановая деятельность по установлению обязательных правил, норм и требований, выполнение которых повышает качество продукции и производительность труда.

Стандарт – это нормативно – технический документ, устанавливающий требования к группам однородной продукции и правила, обеспечивающие её разработку, производство и применение.

Технические условия (ТУ) – нормативно – технический документ, устанавливающий требования к конкретным изделиям, материалу, их изготовлению и контролю.

Для усиления роли стандартизации разработана и введена в действия государственная (державна) система стандартизации ДСС. Она определяет цели и задачи стандартизации, структуру органов и служб стандартизации, порядок разработки, оформления, утверждения, издания и внедрения стандартов.

Основными целями стандартизации являются:

- повышение качества продукции;

- развитие экспорта;

- развитие специализации;

- развитие кооперации.

В зависимости от сферы действия ДСС предусматривает следующие категории стандартов:

ГОСТ (ДСТ) – государственные;

ОСТ – отраслевые;

СТП – предприятий.

Основные термины и определения принципа взаимозаменяемости

Основные термины и определения установлены в ГОСТ 25346 – 82.

Соединение – это две или несколько деталей подвижно или неподвижно сопряженные друг с другом.

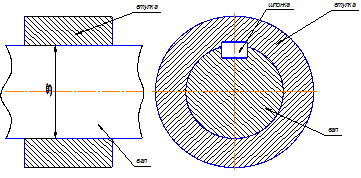

Рисунок 1 – Примеры соединений

Номинальный размер – это общий для деталей соединения размер, полученный в результате расчета и округленный в соответствии с рядами нормальных линейных размеров установленных ГОСТ 6636 – 69 и распространенных на базе рядов предпочтительных чисел ГОСТ 8032 – 56.

Ряды предпочтительных чисел (ряды Ренара) представляют собой геометрические прогрессии.

R5: =1,6 – 10; 16; 25; 40; 63; 100…

R10: = 1,25 – 10; 12,5; 16; 20; 25…

Действительный размер – это размер, полученный в результате обработки детали и измеренный с допустимой погрешностью.

При выполнении чертежей размер удобнее всего проставлять в виде номинального размера с отклонениями.

Æ55

Предельные размеры – это два предельно допускаемых размера, между которыми должен находиться действительный размер годной детали. ()

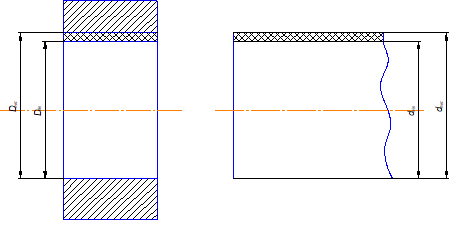

Рисунок 2 – Предельные размеры отверстия, вала

Допуск размера – это разность между наибольшим и наименьшим предельными размерами (Т – Tolerance)

Допуск является мерой точности размера и определяет трудоемкость изготовления детали. Чем больше допуск, тем проще и дешевле изготовление детали.

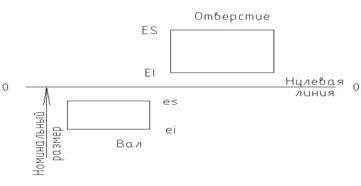

Понятия о номинальном размере и отклонениях упрощает графическое изображение допусков в виде схем расположения полей допусков.

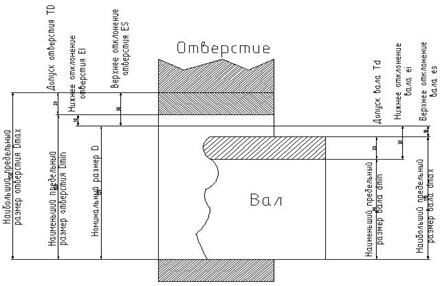

Рисунок 3 – Схема гладкого цилиндрического соединения

Зона, заключенная между двумя линиями, соответствующими верхнему и нижнему отклонениям, называется полем допуска.

Поле допуска более широкое понятие, чем допуск. Поле допуска характеризуется своей величиной (допуском) и расположением относительно номинального размера. Таким образом, поле допуска может задаваться двумя способами:

а) в виде верхнего (es, ES) и нижнего (ei, EI) отклонения;

б) в виде основного отклонения и допуска (Т).

Рассмотрим соединение отверстия и вала.

Разность размеров отверстия и вала до сборки определяет характер соединения деталей, или посадку.

Если (зазор)

Если  (натяг)

10 Старость как социальная проблема - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.

В соединениях, где необходим зазор, действительный зазор должен находиться между двумя предельными значениями – наибольшим и наименьшим зазорами (S).Соответственно в соединениях с натягом – между .

Предельные зазоры и натяги на чертежах не указывают. Конструктор назначает посадку в виде определенного сочетания полей допусков отверстия и вала. При этом номинальный размер отверстия и вала является общим и называется номинальным размером соединения d.

Типы посадок.

В зависимости от взаимного расположения полей допусков отверстия и вала различают посадки трех типов: с зазором, натягом и переходные.

Рисунок 4 – Типы посадок
