Молекулярные насосы

Лекция №13

Молекулярные насосы

       Главная идея молекулярного насоса - придание всем молекулам откачиваемого газа движущимся в произвольных направлениях дополнительной составляющей скорости в направлении к выпускному патрубку.

       Принцип работы такого насоса (насоса Геде) иллюстрируется рис. 4. Цилиндрический ротор 3 вращается внутри герметичного статора 4 и гонит газ от впускного патрубка 1 к впускному патрубку 2. Между статором 4 и ротором 5 имеется рабочая полость (в которой и осуществляется перекачка) за исключением зоны, находящейся наверху, между патрубками, где статор и ротор находятся вплотную друг к другу (с зазором 0,1 мм). В низком вакууме для такого насоса соотношение впускного Р_вп и выпускного давления определяется соотношением, определяемом вязкостью газа:

Р_обр-Р_вп=6Ln/h

где         n – частота вращения ротора;

               l – длина зазора;

               h – глубина зазора;

               η –вязкость откачиваемого газа

Рекомендуемые материалы

       В высоком вакууме соотношение впускного и выпускного давлений определяется вектором дополнительной скорости молекул и геометрией ротора:

где         В – константа, зависящая от параметров зазора и массы молекул газа.

       При зазоре δ0.1 мм между ротором и статором, в котором образуется вредный для насоса обратный поток газа и при параметрах насоса:

 D_r =50 мм, n = 12000 об/мин, P_вып = 5 Па , насос обеспечивает предельный вакуум

 Р¹ = 5*10^-5 Па. При уменьшении частоты вращения ротора до 4000 об/мин (как в опытах Геде), тот же насос создает вакуум лишь Р¹5*10^-2 Па.

       Опыт показывает, что с таким типом насоса невозможно обеспечить большую быстроту откачки (S_H > 1 л/с) из-за малой пропускной способности рабочей полости насоса. Для достижения больших скоростей откачки используют другой тип молекулярных насосов – турбомолекулярные насосы .

Турбомолекулярные насосы (ТМН)

       В отличие от молекулярного насоса, где ротор и отраженные от него молекулы движутся в одном направлении, в турбомолекулярном насосе молекулы откачиваемого газа двигаются перпендикулярно плоскости вращения ротора насоса.

Процесс откачки газа в турбомолекулярном насосе обеспечивается системой чередующихся, вращающихся и неподвижных дисков, в которых сделаны косые прорези, как это показано на рис. 30.

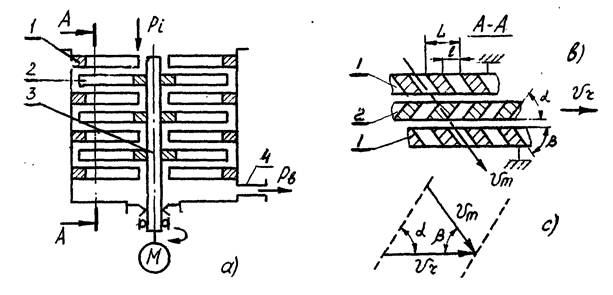

       Рис. 30   Схема работы турбомолекулярного насоса:

                   а) схема конструкции;

                   б) процесс пролета молекул через систему дисков с прорезями;

                    в) диаграмма скоростей

       Цифрами обозначены:

                  1 – диски статора с прорезями, наклоненными под углом  β к плоскости

                        дисков;

                  2 – диски ротора с прорезями под углом α к плоскости (вращения) дисков;

                  3 – вал ротора;

                  4 – выпускной патрубок

       Молекулы движущиеся вниз от впускного фланца вдоль наклонных прорезей неподвижного диска 1 (рис. 30 б) попадая в объем, занимаемый диском 2 не соударяются со стенками прорезей в диске 2, которые движутся с линейной скоростью V_r , которая может быть рассчитана с помощью векторной диаграммы скоростей показанной на рис. 30с, где V_m –вектор скорости теплового движения “откачиваемой” молекулы, V_r - скорость перемещения стенки зазора ротора;

 пунктир – направление вектора “проскальзывания” молекулы вдоль стенки прорези ротора. Молекулы газа, движущиеся в других направлениях, с другой (резко отличающейся от V_m) скоростью или движущиеся в обратном направлении пропускаться системой дисков не будет.

       Для эффективной откачки молекул газа, движущихся со средней тепловой скоростью V_a 500м/с необходимо придать ротору (диаметру 200-400 мм) скорость вращения около 16000-25000 об/мин.

       Геометрическая быстрота откачки ТМН может быть выражена:

 м³*с^-1

где         V₁– объем газа, ударяющегося о единицу поверхности в единицу времени,

               V₁ =117м/с,

                - суммарная площадь поперечных сечений прорезей неподвижного

17 Сварочное производство - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.

                    (подвижного) дисков, т.е. воображаемая площадь “откачивающая” газ,м².

              t₁ - время, когда прорези дисков 1 не закрыты перемычками дисков 2

              t₂ - период взаимного перекрытия прорезей перемычками.

       Основная причина, вызывающая отклонения действительной быстроты откачки от “геометрической”, заключается в отличии скоростей основной массы молекул газа от расчетной V_a , в соответствии с законом Максвелла о распределении молекул по скоростям.

       Турбомолекулярные насосы способны создать предельное давление до Р¹ =10⁶Па и обеспечить стабильную быстроту откачки  100-1000 л/с (0,1-1 м³с^-1) в диапазоне впускных давлений Р _вп = 10^-1 – 5*10^-6 Па.

       Эти насосы хорошо приспособлены откачки больших потоков газов, в том числе агрессивных, что делает их незаменимыми в микроэлектронике при реализации процессов нанесения и травления тонких пленок.
